19
REAL TIG 250 (W229)
9. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ TIG COLD СВАРКИ
Схема подключения аппарата для TIG сварки показана на рисунке 9.1.

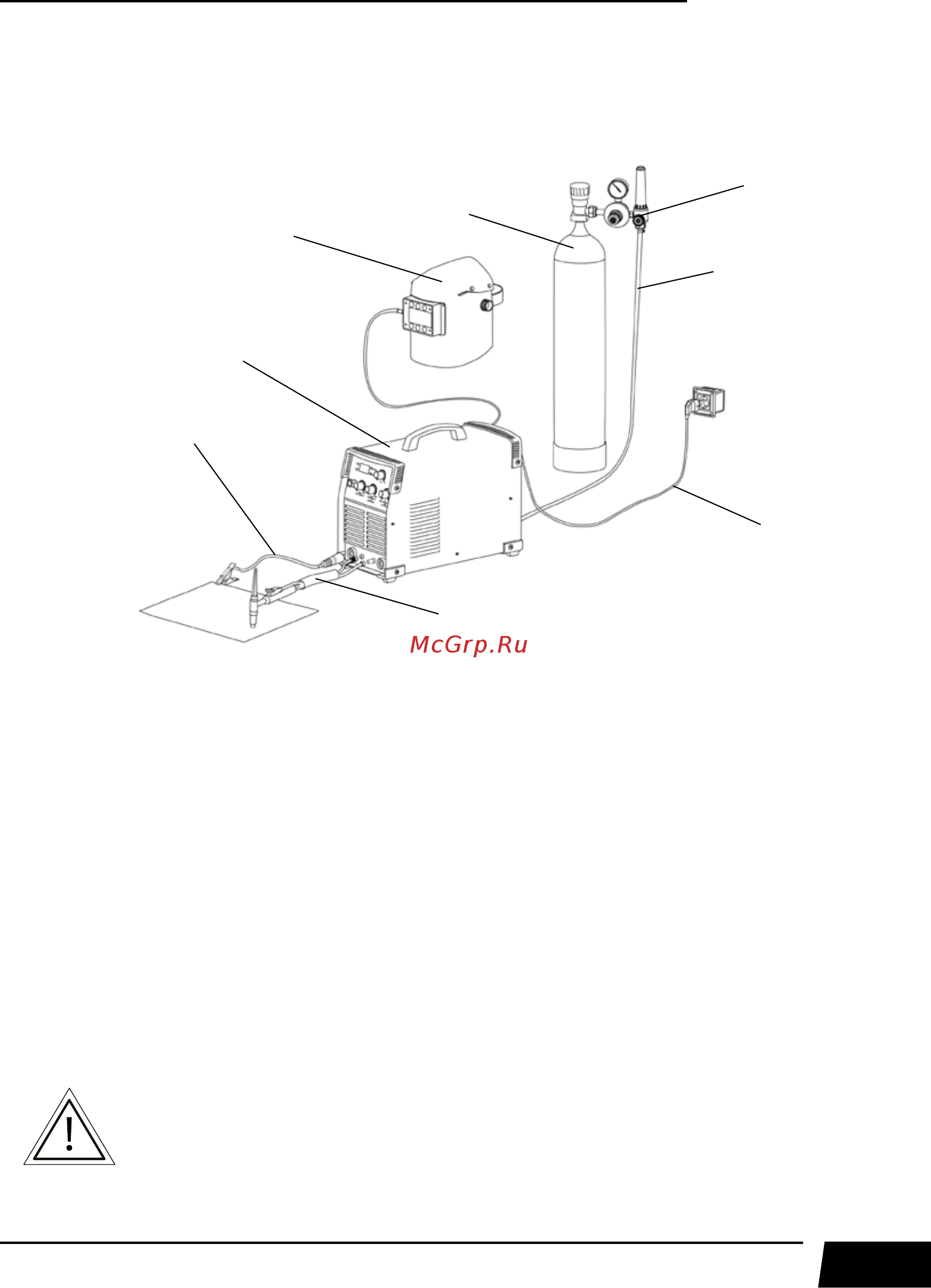

Рис. 9.1. Схема подключения оборудования для TIG COLD.
1) Горелка TIG. 2) Клемма заземления. 3) Маска для режима TIG COLD. 4) Сварочный аппарат.
5) Баллон с газом. 6) Редуктор. 7) Газовый шланг. 8) Кабель подключения к сети.
1. Подключите аппарат к электрической сети (См. рис. 8.2).
2. Подключите горелку (См. раздел 10.2).
9.1. МАСКА ДЛЯ TIG COLD СВАРКИ
В режиме TIG COLD необходимо использовать предназначенную для этого сварочную
маску.
1. На сварочной маске установите режим TIG COLD.
2. Подключите сварочную маску для TIG COLD к сварочному аппарату. Разъём для под-
ключения маски находится на задней панели аппарата (См. рис. 9.2).
ВНИМАНИЕ! Чтобы избежать поражения глаз, используйте специальную
сварочную маску.
3
2
1
4
5
6
8
7
