16
8. ПОДГОТОВКА АППАРАТА К РАБОТЕ
ДЛЯ TIG СВАРКИ

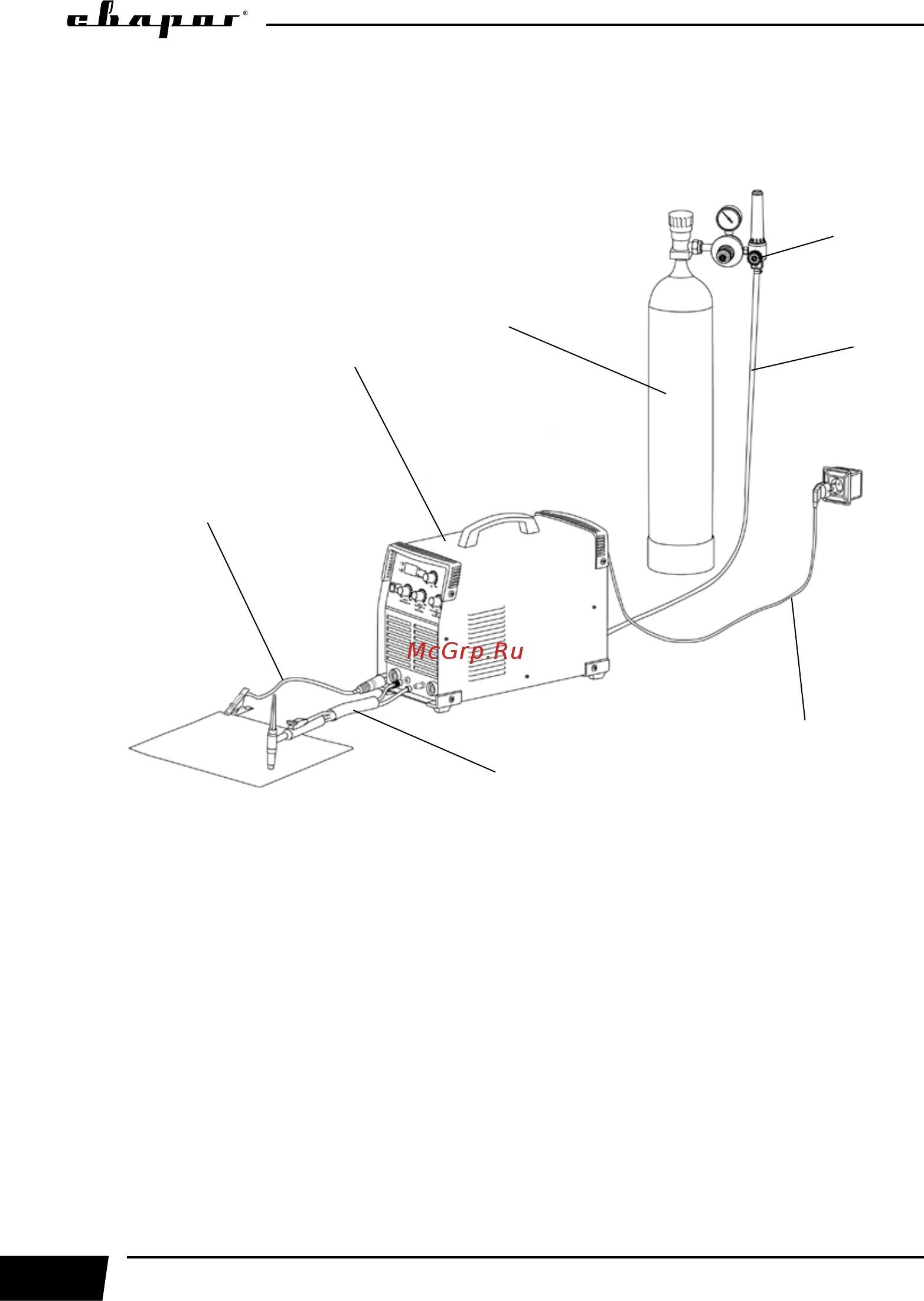

Схема подключения аппарата для TIG сварки показана на рисунке 8.1.
Рис. 8.1. Схема подключения оборудования для TIG.
1) Горелка TIG. 2) Клемма заземления. 3) Сварочный аппарат. 4) Баллон с газом. 5) Редуктор.
6) Газовый шланг. 7) Кабель подключения к сети.
1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте
надежность соединения кабеля и сетевой розетки (См. рис. 8.2).
2. Подсоедините газовый шланг к газовому разъёму аппарата и к газовому редуктору на
баллоне. При подключении баллон и редуктор должны быть закрыты. Система газоснабже-
ния, состоящая из газового баллона, редуктора и газового шланга, должна иметь плотные
соединения (используйте винтовые хомуты), чтобы обеспечить надежную подачу газа и
защиту сварочного шва.
3. Подключайте сварочные принадлежности для TIG сварки в следующем порядке.
Подключите силовой разъём с подводом газа горелки в панельный разъём (См. рис. 6.1,
п. 3) на передней панели аппарата. Закрутите его до упора по часовой стрелке. Убедитесь в
плотной фиксации соединения.
1
2
3
4
5
6
7
