14
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

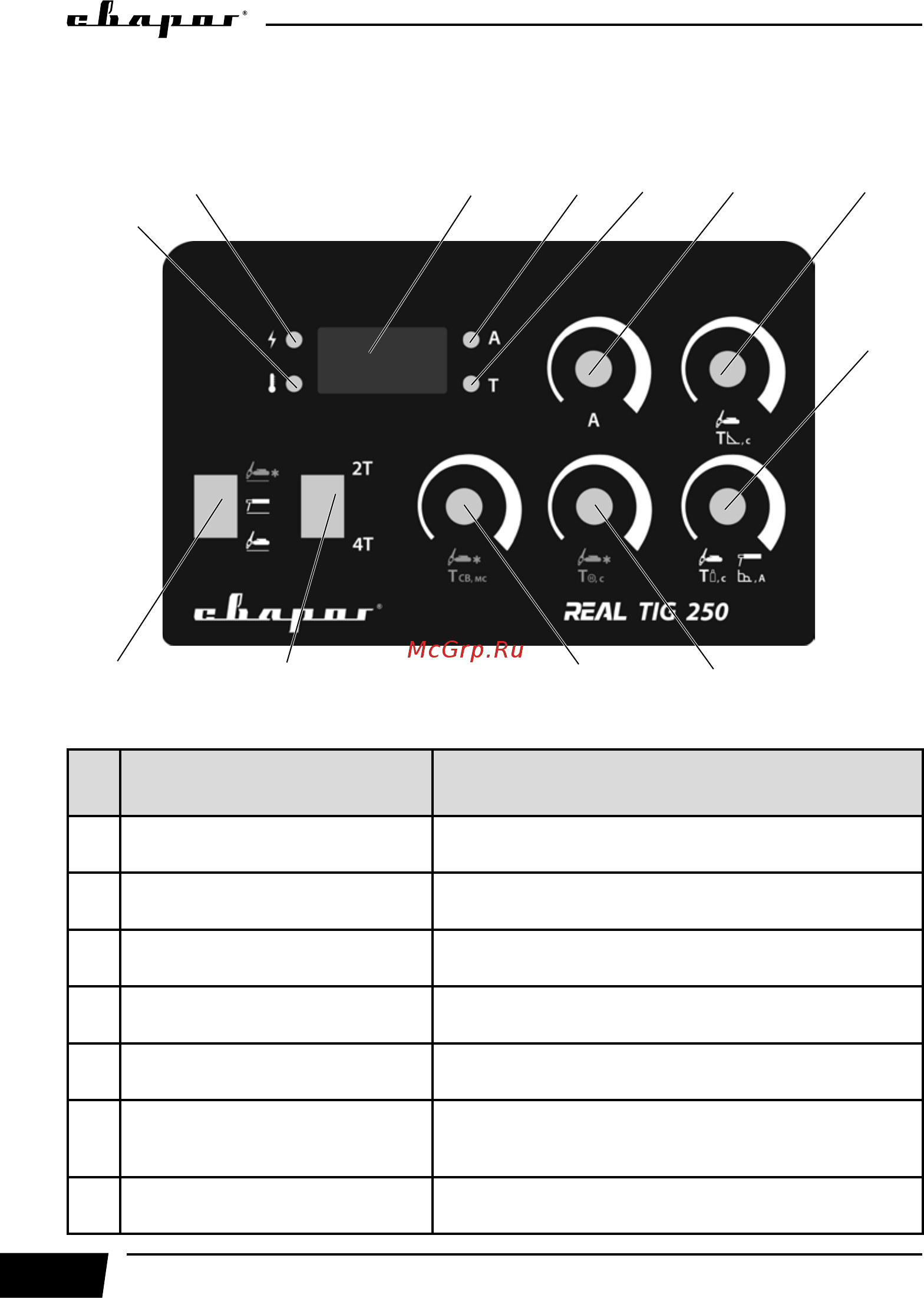

На рисунке 7.1 показана передняя панель источника питания.
Рис. 7.1. Передняя панель источника питания.
Поз. Параметры Описание
1 Индикатор перегрева Загорается, когда аппарат перегрелся.
2 Индикатор сети Загорается, когда аппарат включен.
3 Индикатор параметров Показывает параметры.
4 Индикатор тока сварки Загорается, когда устанавливается ток сварки.
5 Индикатор времени Загорается, когда устанавливается время сварки.
6 Регулятор тока
Для TIG и MMA (выбирается в зависимости от
толщины основного металла (См. табл. 10.3, 11.1,
13.2)).
7 Регулятор параметров Для TIG: время спада тока.
1
2 3 4 5 6 7
8
9101112
