15
REAL TIG 250 (W229)
8
Регулятор параметров:
Для TIG: продувка газом после сварки.
Для MMA: форсаж дуги.
9 Регулятор параметров Для TIG COLD: время паузы цикла сварки.
10 Регулятор параметров Для TIG COLD: время длительности цикла сварки.
11
Кнопка переключения:
Двухтактный режим (рекомендуется использовать
при длине сварочных швов до 200 мм).
2T
4T Четырехтактный режим (рекомендуется использо-
вать при длине сварочных швов свыше 200 мм).
12
Кнопка выбора способа сварки:
TIG COLD: режим холодной сварки.
MMA DC: ручная дуговая сварка.
TIG DC: аргонодуговая сварка неплавящимся
электродом.
Инверторный сварочный аппарат REAL TIG 250 (W229) обладает следующими функциями:
Высокочастотный поджиг HF – позволяет зажечь TIG дугу без касания к изделию. Глав-
ное преимущество в том, что при зажигании дуги в основном металле не остается вольфра-
мовых включений (См. рис. 7.2).

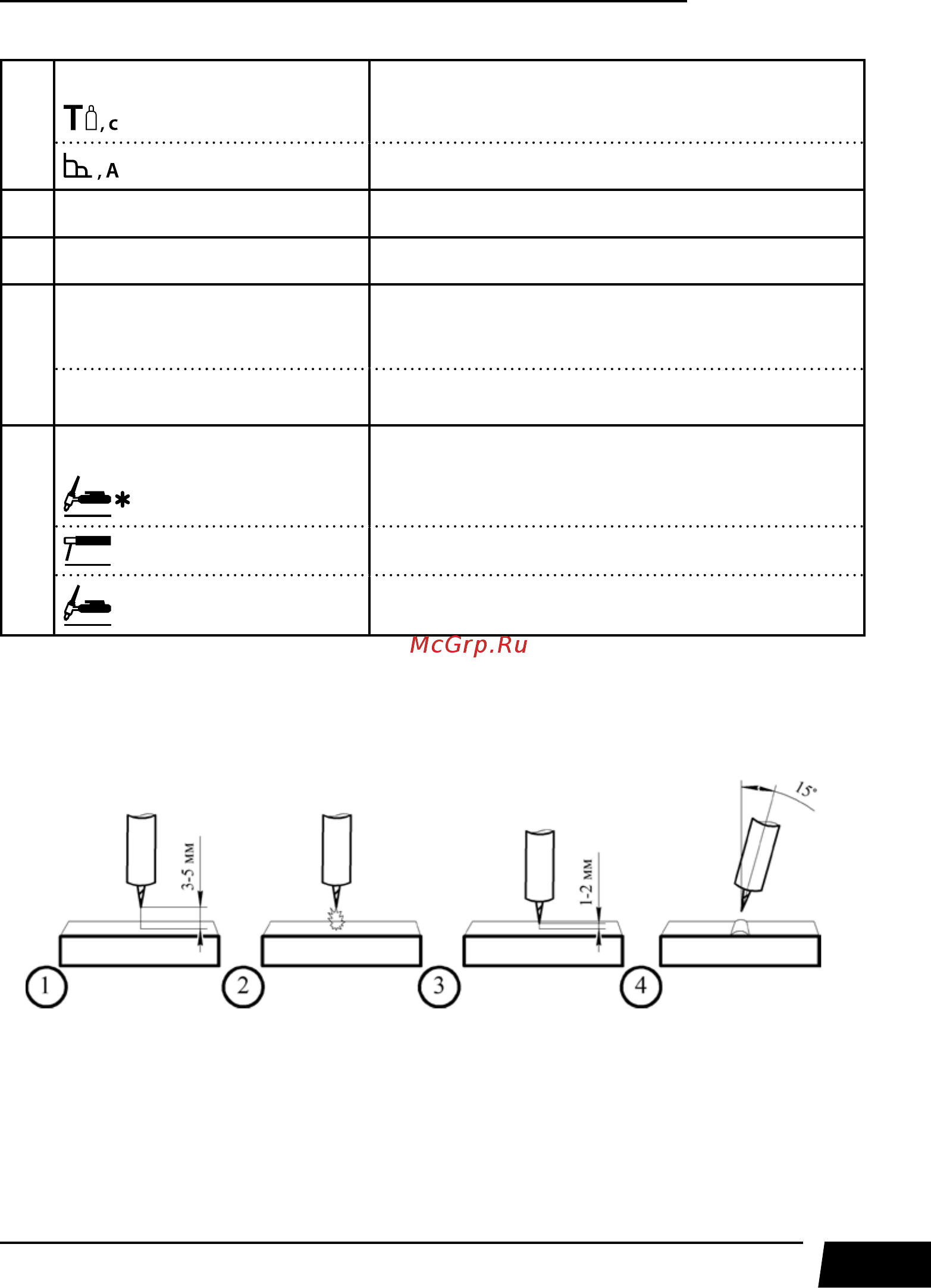

Рис.7.2. Высокочастотный поджиг дуги.
• Поднесите горелку к изделию на необходимое расстояние.
• Нажмите кнопку на горелке – произойдет кратковременный разряд.
• Если дуга не зажглась, то нужно уменьшить зазор между торцом вольфрамового элект-
рода и изделием. При возникновении дуги приподнимайте горелку вверх до необходимого
расстояния.
• Наклоните горелку на 15° и начинайте сварку.
