34
Нормальная скорость сварки.
Сварной шов нормальной формы.
Слишком высокая скорость сварки.
Сварной шов слишком узкий.

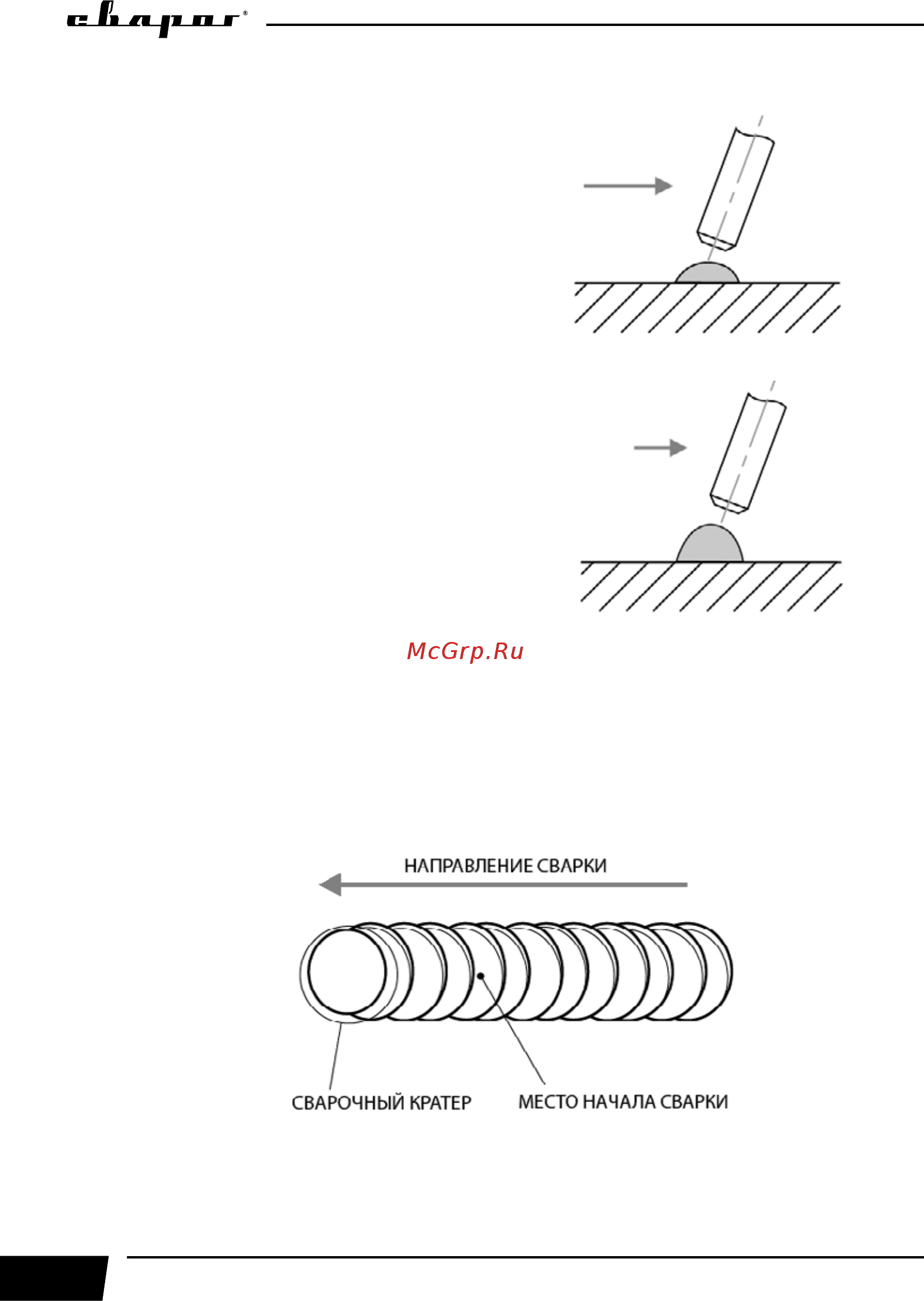

Рис. 13.4. Влияние длины дуги и скорости сварки.
При горении дуги в жидком металле образуется кратер (См. рис. 13.5), являющийся
местом скопления неметаллических включений, что может привести к возникновению
трещин. Поэтому, в случае обрыва дуги (а также при смене электрода), повторное зажига-
ние следует производить позади кратера и только после этого производить процесс сварки.
Не допускайте затекания жидкого металла впереди дуги.
Рис. 13.5. Начало сварки при смене электрода.
Старайтесь заканчивать сварку заваркой кратера. Это достигается путем укорачивания
дуги вплоть до частых кратковременных замыканий.
