Champion 335-16
УХОД ЗА ПИЛЬНОЙ ШИНОЙ:
Правильный уход за пильным аппаратом позволяет
предотвратить большинство неисправностей шины.
Недостаточная смазка пильной шины, а также СЛИШКОМ
СИЛЬНОЕ натяжение цепи приводят к ускоренному износу
шины. Чтобы минимизировать износ, рекомендуется
выполнять следующие операции по уходу за шиной.

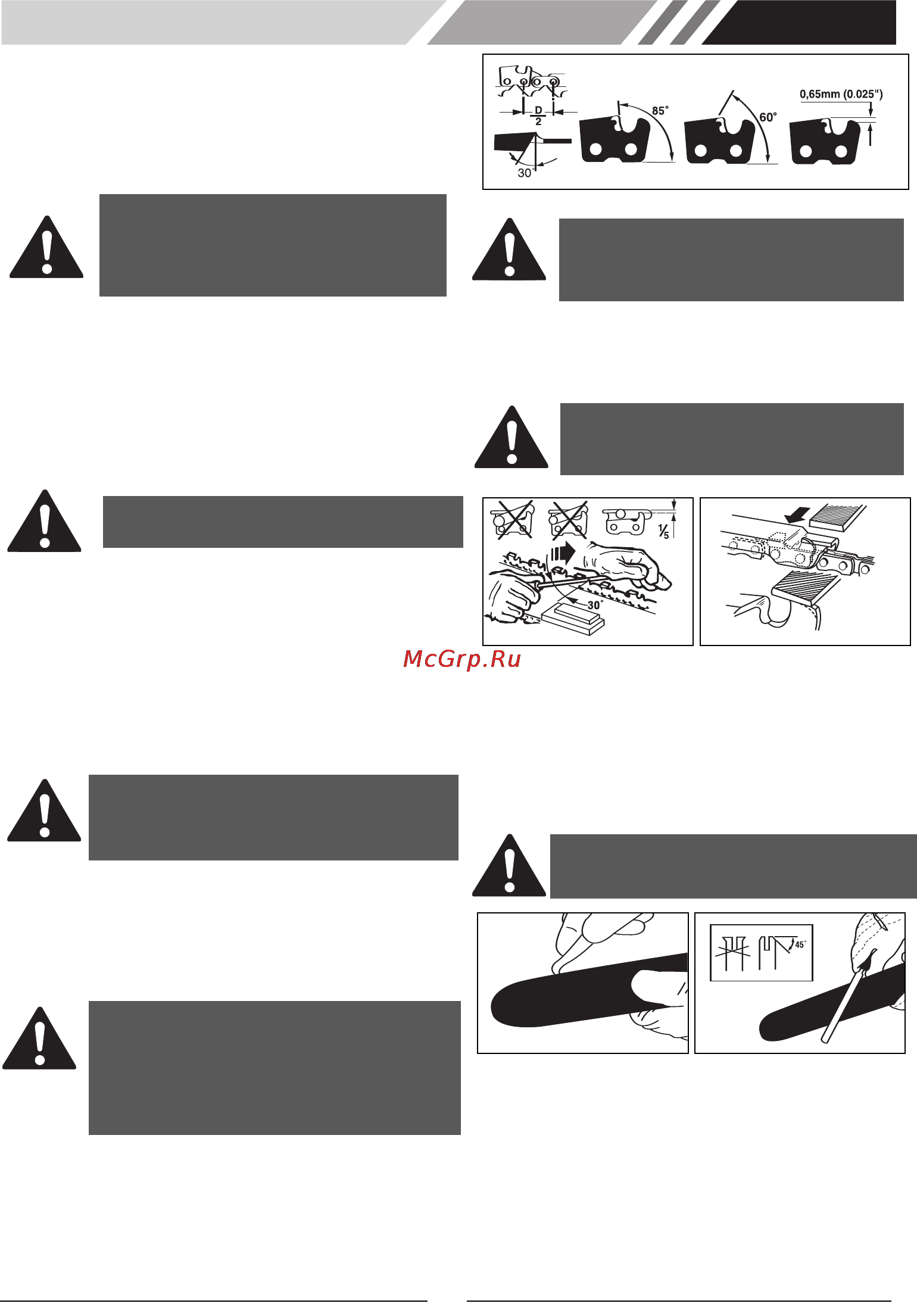

Рис. 21
ПРЕДУПРЕЖДЕНИЕ: Осуществлять работы
по техническому обслуживанию следует в
защитных перчатках. Не следует производить
операции технического обслуживания до
момента остывания двигателя.
ПРЕДУПРЕЖДЕНИЕ: При пилении острой
цепью получаются опилки четкой формы.
Если цепь затупилась, пила будет только
крошить дерево.
ЗАТОЧКА ЦЕПИ:
Заточка цепи требует использования специальных
инструментов. Это обеспечивает правильный угол и глубину
заточки режущих зубьев. Неопытным пользователям мы
рекомендуем обратиться для заточки цепи в ближайший
сервис-центр. Если у Вас достаточно квалификации для того,
чтобы осуществлять заточку самостоятельно, Вы можете
приобрести соответствующие инструменты в
профессиональном сервис-центре.
ПРЕДУПРЕЖДЕНИЕ: Регулировка высоты
глубомеров имеет не меньшее значение,
чем правильная заточка цепи.
Через каждые 3-4 раза после заточки режущих зубьев
следует проверять высоту глубомеров и при
необходимости опустить их с помощью плоского
напильника и шаблона (доставл. по заказу), а затем
ПРЕДУПРЕЖДЕНИЕ: Неправильная заточка
цепи повышает риск отдачи.
1. Для заточки пильной цепи должны использоваться
подходящие инструменты:
- Круглый напильник для заточки цепей диам. 5/32” (4 мм);
- Зажимная державка напильника;
- Шаблон для фуговки зубьев пильных цепей (опиловочный
калибр).
Эти инструменты можно приобрести в любом
специализированном магазине.
2. Если цепь заточена хорошо, из-под нее выходят опилки
правильной формы. Если при пилении получается древесная
пыль, значит цепь требует заточки.
3. Минимально допустимая длина режущих зубьев
составляет 4 мм. Если зубья сточились, цепь считается
изношенной и ее следует заменить.
4. Обязательно контролируйте угол заточки.
5. Для простой заточки достаточно произвести 2-3 штриха
напильником в направлении изнутри наружу (с внутренней
стороны зубьев).
ПИЛЬНАЯ ШИНА - Для обеспечения равномерного износа
шину следует переворачивать через каждые 8 ч работы.
Канавку шины и смазочное отверстие регулярно
прочищайте при помощи специального очистительного
устройства (доставл. по заказу) (Рис. 24).
Регулярно проверяйте ребра шины на предмет износа. При
необходимости удаляйте заусенцы и спрямляйте ребра
плоским напильником (Рис. 25).
ПРЕДУПРЕЖДЕНИЕ: Все режущие зубь
я
должны быть одной длины. Разная
д
лин
а
зубьев может стать причиной заедания ил
и
даже обрыва цепи.
ПРЕДУПРЕЖДЕНИЕ: Никогда не монтируйте
новую пильную цепь на изношенную звездочку
или самовыравнивающееся кольцо.
ПРЕДУПРЕЖДЕНИЕ: После того как Вы
самостоятельно производили заточку режущих
зубьев 3-4 раза, следует обратиться в любой
авторизованный сервис-центр. Специалисты
смогут переточить ограничители глубины, что
позволит скорректировать расстояние до режущей
грани.
Тип цепи: низкопрофильная. Шаг цепи и толщина ведущего
звена (Рис. 21) составляют соотв. 3/8” (9,32 мм) и 0,050”
(1,3 мм). Заточку всегда производите в защитных перчатках.
Используйте круглый напильник диам. 5/32” (4 мм). Заточку
режущих зубьев производите только в направлении изнутри
наружу (Рис.22), соблюдая приведенные на Рис.21
параметры. По окончании заточки режущие звенья должны
иметь одинаковую длину и ширину.
СМАЗОЧНЫЕ КАНАЛЫ - Следует регулярно прочищать
смазочные каналы пильной шины. Это обеспечит
необходимую смазку шины и цепи во время работы.
ЗАМЕЧАНИЕ: Состояние смазочных каналов проверить
несложно. Если каналы не засорены, цепь начнет
автоматически выделять масло через несколько секунд
после запуска пилы. Пила оснащена системой
автоматической смазки.
Рис
.22
Рис
.23
Рис. 24 Рис. 25
ИЗНОС ШИНЫ - Регулярно (например, через каждые 5
часов работы) переворачивайте пильную шину, чтобы
обеспечить ее равномерный износ.
RU
12
