Champion 335-16
ПРЕДУПРЕЖДЕНИЕ: Все работы с
цепью и регулировка ее натяжения
всегда должны осуществляться в
высокопрочных перчатках.

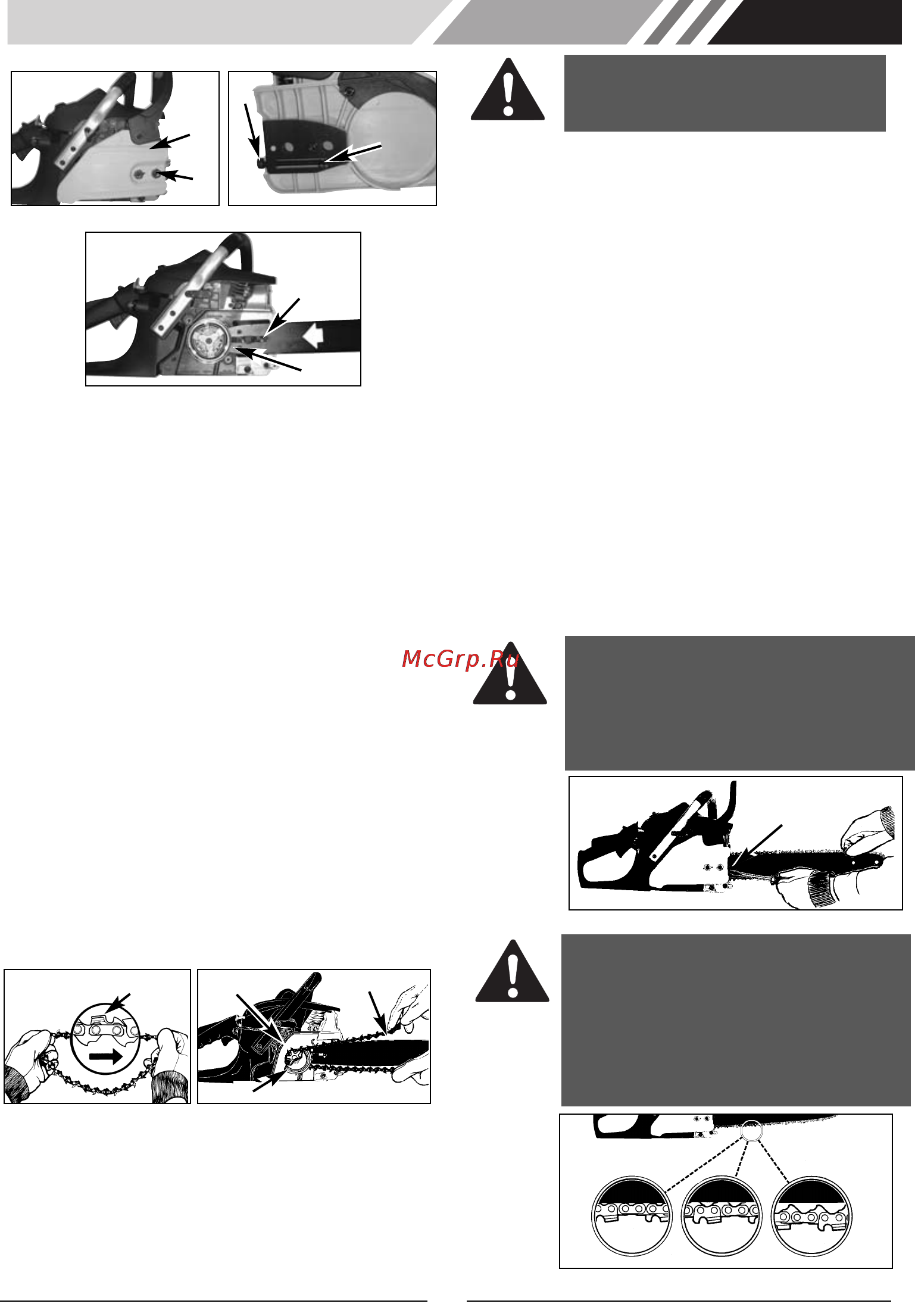

УСТАНОВКА ЦЕПИ:
При работе с пильной цепью и регулировке ее
натяжения необходимо надевать высокопрочные
перчатки.
1. Растяните цепь в виде петли так, чтобы резцы (A)
были направлены ПО ЧАСОВОЙ СТРЕЛКЕ к вращению
(Рис. 4A).
2. Наденьте цепь на ведущую звездочку (B) сзади
муфты сцепления (C). Убедитесь, что звенья встали
между зубчиками звездочки (Рис. 4B).
3. Вставьте ведущие звенья в канавку шины (D) и
обведите цепь вокруг концевой части шины (Рис. 4B).
ЗАМЕЧАНИЕ: Цепь может немного свешиваться с
нижней части шины. Это нормально.
4. Потяните шину вперед, пока цепь не будет хорошо
закреплена в канавке. Убедитесь, что все ведущие
звенья находятся в канавке шины.
5. Установите крышку муфты сцепления,
удостоверившись, что выравнивающий штифт
находится в нижнем отверстии шины. Проверьте, что
цепь не соскакивает с шины. Установите
предохранительные гайки шины и затяните их вручную,
после чего следуйте указаниям, приведенным в разделе
РЕГУЛИРОВКА НАТЯЖЕНИЯ ПИЛЬНОЙ ЦЕПИ.
ЗАМЕЧАНИЕ: На этом этапе предохранительные гайки
шины затягиваются просто вручную, поскольку еще
потребуется осуществить регулировку цепи. Следуйте
указаниям раздела РЕГУЛИРОВКА НАТЯЖЕНИЯ
ПИЛЬНОЙ
Ц
ЕПИ.
МЕРЫ ПРЕДОСТОРОЖНОСТИ: Если цепь
натянута СЛИШКОМ СЛАБО или
СЛИШКОМ СИЛЬНО, это приведет к
повышенному износу звездочки, шины,
самой цепи и коренных подшипников. На
Рис. 6 показано правильное натяжение
цепи в холодном (A) и разогретом (B)
состоянии, а также указано, как правильно
ос
у
ществлять
р
ег
у
ли
р
овк
у
натяжения
(
C
)
.
Рис
.4
A
Рис
.4
B
• РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ
Правильное натяжение цепи имеет большое значение.
Необходимо проверять его каждый раз перед
использованием пилы, а также в процессе работы.
Частые проверки и регулировки позволят улучшить
эксплуатационные характеристики и продлить срок
сл
у
жбы
ц
епи.
Рис. 6
МЕРЫ ПРЕДОСТОРОЖНОСТИ: Новая
пильная цепь может растянуться, поэтому
необходимо проверять и корректировать
ее натяжение после каждых 5 пропилов.
Это нормально. Цепь быстро
приработается, и необходимость в
регулировке будет возникать гораздо реже.
РЕГУЛИРОВКА ПИЛЬНОЙ ЦЕПИ:
1. Чтобы увеличить натяжение цепи, возьмитесь за носок
пильной шины и поверните регулировочный винт (D) ПО
ЧАСОВОЙ СТРЕЛКЕ. Поворот винта ПРОТИВ ЧАСОВОЙ
СТРЕЛКИ позволит Вам ослабить натяжение. Убедитесь,
что цепь плотно прилегает к пильной шине (Рис. 5).
2. Осуществив регулировку, продолжайте удерживать
носок шины в приподнятом положении и крепко затяните
предохранительные гайки шины. Правильно натянутая
цепь плотно прилегает к шине со всех сторон и свободно
проворачивается рукой (в перчатках!).
ЗАМЕЧАНИЕ: Если цепь не проворачивается или
заедает, значит она натянута слишком плотно. В этом
случае потребуются незначительные регулировки:
A
. Вручную ослабьте предохранительные гайки шины.
Ослабьте натяжение цепи, плавно поворачивая
регулировочный винт ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.
Проведите цепь назад и вперед по всей шине.
Продолжайте регулировку до тех пор, пока цепь не будет
свободно вращаться, но в то же время убедитесь, что
она не провисает. Если необходимо увеличить
натяжение, поверните регулировочный винт ПО
ЧАСОВОЙ СТРЕЛКЕ.
B. После установки нужного натяжения крепко затяните 2
предохранительные гайки шины, удерживая носок шины
в приподнятом положении.
Рис
RU
5
B
C
D
E
F
G
Рис. 3C Рис. 3D
Рис. 3E
A
D
B
C
A
A
C
B
