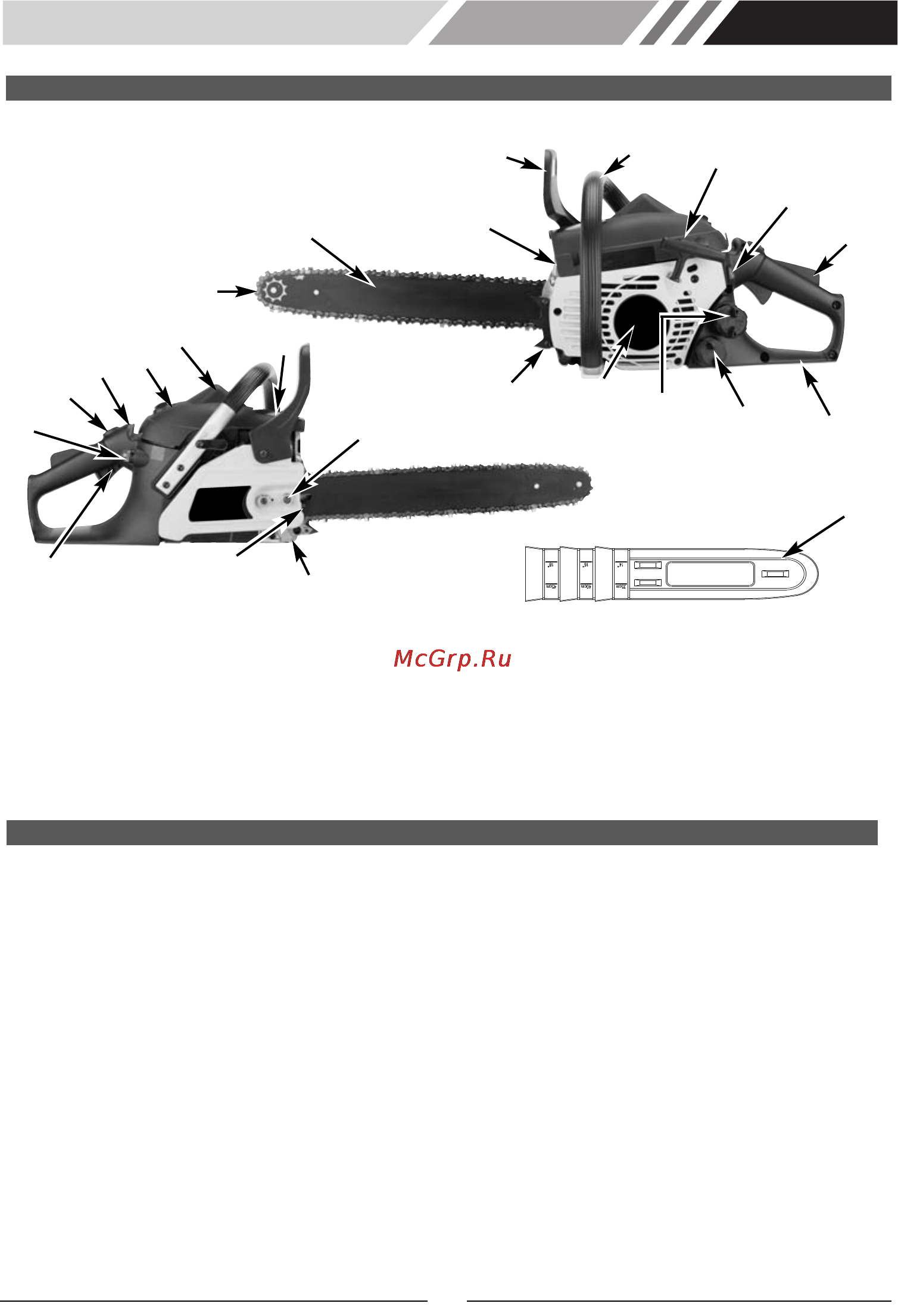

ОБЩАЯ ИНФОРМАЦИЯ
1. Пильная цепь
2. Пильная шина
3. Экран искроуловителя
4. Рукоятка тормоза цепи / Защитный
щиток для руки
5. Передняя ручка пилы
6. Ручка стартера
7. Выключатель зажигания
8. Предохранитель
9. Задняя ручка / Трубчатая
рукоятка
10. Маслоналивное отверстие
11. Крышка топливного резервуара
12. Корпус стартера
13. Зубец упора
14. Предохранительные гайки шины
15. Глушитель (за решеткой)
16. Свеча зажигания
17. Крышка воздушного фильтра
18. Ручка воздушной заслонки
карбюратора
19. Дроссельная заслонка
20. Кнопка подсоса топлива
21. Курок дросселирования
22. Регулировочный винт
натяжения цепи
23. Уловитель цепи
24. Защитный чехол
УСТРОЙСТВА БЕЗОПАСНОСТИ
Для Вашего удобства цифры перед описанием устройств соответствуют номерам этих приспособлений на
вышеп
р
иве
д
енной иллюст
р
а
ц
ии.
1 ЦЕПЬ С НИЗКИМ РИСКОМ ОТДАЧИ значительно
помогает сократить риск и силу отдачи, чему
способствуют специально разработанные глубомеры и
защитные звенья.
3 ЭКРАН ИСКРОУЛОВИТЕЛЯ удерживает
содержащуюся в потоке выхлопных газов двигателя
сажу и другие огнеопасные частицы диаметром от 0,6
мм. Пользователь несет ответственность за
соблюдение требований местных и федеральных
законов и постановлений, касающихся использования
искроуловителя. Дополнительная информация
содержится в разделе по технике безопасности.
4 РУКОЯТКА ТОРМОЗА ЦЕПИ / ЗАЩИТНЫ
Й
ЩИТОК ДЛЯ РУКИ позволяет защитить левую руку
оператора в случае, если во время работы она
соскользнет с передней ручки.
4 ТОРМОЗ ЦЕПИ представляет собой защитное
устройство, предназначенное для снижения риска
травмирования вследствие отдачи. В случае отдачи
тормоз моментально останавливает движущуюся
цепь. Тормоз цепи приводится в действие при
помощи специальной РУКОЯТКИ ТОРМОЗА.
7 ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ служит для
моментальной остановки двигателя. Чтобы запустить
двигатель или осуществить повторный пуск, нужно
установить переключатель в положение Вкл. (ON).
8 ПРЕДОХРАНИТЕЛЬ позволяет предотвратить
случайное ускорение двигателя. Пока не нажат
предохранитель, Вы не сможете нажать и на курок
дросселирования.
23 УЛОВИТЕЛЬ ЦЕПИ уменьшает опасность травм
при обрыве или соскакивании цепи во время работы
пилы. Уловитель предназначен для перехвата
провисающей цепи.
RU
13
1
7
5
6
11
2
17
21
23
22
14
24
16
18
3
4
10
12
15
20
9
8
19
3
