Champion 335-16
ИНСТРУКЦИИ ПО СБОРКЕ
Модель. . . . . . . . . . . . . . . . . . . . . . .AC3110A4 . . . . . . . .AC3110A6 . . . . . . . .AC3110B4 . . . . . . .AC3110B6
Объем двигателя . . . . . . . . . . . . . . .35 см
3
. . .. ... .. . . . .35 см
3
.. . . . . . . . ... 35 см
3
. . . . . . . . . . .35 см
3
Максимальная мощность . . . . . . . . .1,1 КВт . . . . . . . . . . 1,1 КВт . . . . . . . . . . 1,1 КВт . . . . . . . . . .1,1 КВт
Номинальная рабочая длина . . . . . .34 см . . . . . . . . . . . 37,5 см . . . . . . . . . . 34 см . . . . . . . . . . .37, 5 см
Длина пильной шины . . . . . . . . . . . . 35 см . . . . . . . . . . . 40 см . . . . . . . . . . . . 35 см . . . . . . . . . . .40 см
Шаг цепи…. . .. . .. . .. . .. . .. . . . . . . .9,53 мм (3/8”) . . . . .9,53 мм (3/8”) . . . . . 9,53 мм (3/8 ”) . . . .9,53 мм (3/8 ”)
Толщина цепи . . . . . . . . .. . .. . . . . .1, 27 мм (0,05”) . . . .1, 27 мм (0,05”) . .. . 1, 27 мм (0,05”) . . .1,27 мм (0,05 ”)
Част.вращ., холост.ход (макс.) . .. . 3300 об/мин . . . . . . 3300 об/мин . .. . . . .3300 об/мин . . . . . 3300 об/мин
Рекоменд. макс. част. вращ.
с режущим оборудованием.. . . . . . .12500 об/мин . . .. . .12500 об/мин . . . . .12500 об/мин . . . . .12500 об/мин
Емкость топливного резервуара . . . 250 см
3
. . . . . . . . . .250 см
3
. . . . . . . . . . 250 см
3
. . . . . . . . . .250 см
3
Емкость масляного резервуара . . . .150 см
3
. . . . . . . . . .150 см
3
. . . . . . . . . . .150 см
3
. . . . . . . . . 150 см
3
Антивибрационная система . . . . . . .Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . .Да
Ведущая звездочка . . . . . . . . . . . . . .6 зубьев . . . . . . . . . 6 зубьев . . . . . . . . . .6 зубьев . . . . . . . . 6 зубьев
Система быстрого запуска . . . . . . . .Нет . . . . . . . . . . . . . .Нет . . . . . . . . . . . . . Да . . . . . . . . . . . . . .Да
Тормоз цепи . . . . . . . . . . . . . . . . . . . .Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . .Да
Сцепление . . . . . . . . . . . . . . . . .. . . . .Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . .Да
Автомат. смазка цепи . . . . . . . . . . . . Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . . Да . . . . . . . . . . . . . .Да
Тип пильной цепи (Oregon) . . . . .. ..91PJ052X . . . . . . . .91PJ056X . . . . . . . . .91PJ052X . . . . . . ..91PJ056X
Тип пильной шины (Oregon) . . . . . ..140SDEA041 . . . . . . 160SDEA041 . . . . . 140SDEA041 . . . . . 160SDEA041
Тип пильной цепи (Carlton). . . . . ..... N1C-BL-M-52E SK ...N1C-BL-M56E SK ...N1C-BL-M-52E SK..N1C-BL-M56E SK
Тип пильной шины (Carlton) . . . . .. . .14-10-N1-MHC . . . . .16-10N156-MHC . . .14-10-N1-MHC . . . .16-10N156-MHC
Чистый
вес (без шины и цепи) . .. . . .4,5 кг . . . . . . . . . . ..4,5 кг . . . . . . . . . . . ..4,7 кг . . . . . . . . . .. .4.7 кг
Звук. давл. вблизи инструмента . . . 97 дБ(A) . . . . . . . . . 97 дБ (A) . . . . . . . . 97 дБ(A) . . . . . . . 97 дБ(A)
Уровень звуковой мощности . . . . .. . 102 дБ(A) . . . . .. . . . 102 дБ (A) . . . . . . . .102 дБ(A) . . . . . . . 102 дБ(A)
Гарантиров. уровень звук.мощности 104 дБ(A) . . . . . . . . 104 дБ (A) . . .. . . . .104 дБ(A) . . . . . . .. 104 дБ(A)
Время торможения (макс.) . . . . . . . . .0,12 с . . . . . . . . . . . .0,12
с . . . . . . . . . . . 0,12 с . . . . . . . . . . .0,12 с
Уровень вибраций (макс.) . . . . . . . . ..15 м/с
2
. . . . . . . . . . 15 м/с
2
. . . . . . . . . ..15 м/с
2
. . . . . . . .. 15 м/с
2
Расход топлива . . . ... . . . . . . .. .. .. ....519,3 г/кВч . . . . . . . .519,3 г/кВч . . . . . . .519,3 г/кВч . . . . . . . 519,3 г/кВч
• СБОРОЧНЫЕ ИНСТРУМЕНТЫ
Для сборки цепной бензопилы Вам понадобятся
следующие инструменты:
1. Комбинированный гаечный ключ-отвертка
(содержится в прилагаемом комплекте инструментов).
2. Высокоп
р
очные пе
р
чатки
(д
оставляются по заказ
у)
.
МОНТАЖ ПИЛЬНОЙ ШИНЫ:
Чтобы шина и цепь получали достаточно смазки,
необходимо использовать ТОЛЬКО шины оригинальной
конструкции со смазочным отверстием (A) (см. Рис. 3A).
1. Убедитесь, что рукоятка ТОРМОЗА ЦЕПИ сдвинута в
положение Выкл. (Рис. 3B).
2. Отвинтите предохранительные гайки шины (B).
Снимите крышку ТОРМОЗА ЦЕПИ (C), потянув ее
вверх. Возможно, потребуется приложить усилие
(Рис. 3C).
ЗАМЕЧАНИЕ: Два
пластмассовых транспортировочных
кольца можно выбросить. Они используются только для
доставки.
3. С помощью отвертки поверните регулировочный
винт (D) ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, пока
выравнивающий штифт (E) (выступающее острие) не
достигнет своего предельного положения (Рис. 3D).
4. Установите пазовую часть пильной шины на шинные
болты (F). Передвигайте шину за колесо сцепления (G)
до тех пор, пока она не
остановится (Рис. 3E).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• ТРЕБОВАНИЯ К СБОРКЕ
ПРЕДУПРЕЖДЕНИЕ: НЕ запускайте
двигатель, если пила не готова к
р
аботе.
Новая пила требует регулировки натяжения цепи,
заправки топливного резервуара топливной смесью
соответствующих пропорций, а также заправки
масляного резервуара моторным маслом. Только
после этого пила будет готова к работе. Прежде чем
приступать к работе, полностью ознакомьтесь с
содержанием Руководства. Особое внимание следует
уделять правилам техники безопасности. Руководство
пользователя - это одновременно инструкция по
эксплуатации и справочник, в котором Вы найдете
общую информацию по сборке, эксплуатации и
техническом
у
обсл
у
живанию пилы.
• УСТАНОВКА ШИНЫ / ПИЛЬНОЙ ЦЕПИ /
КРЫШКИ МУФТЫ СЦЕПЛЕНИЯ
ПРЕДУПРЕЖДЕНИЕ: Все операции с
пильной цепью осуществляйте в
защитных перчатках.

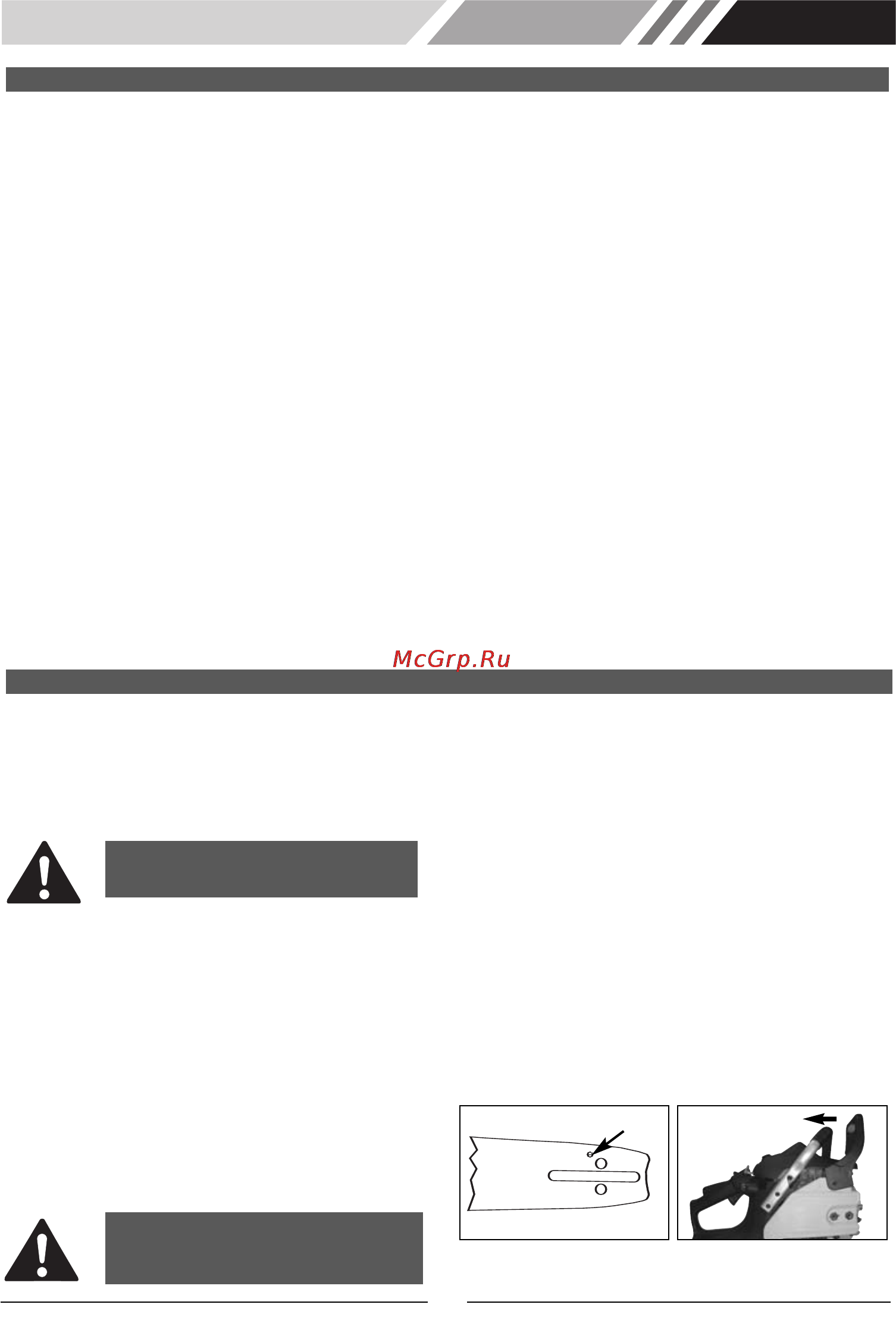

Рис. 3A
Рис. 3B
RU
4
A
