Меркурий 230. Руководство по эксплуатации АВЛГ.411152.021 РЭ
Версия 09.2022 Страница 23 из 43
4.4.3 Чтение и запись параметров индикации

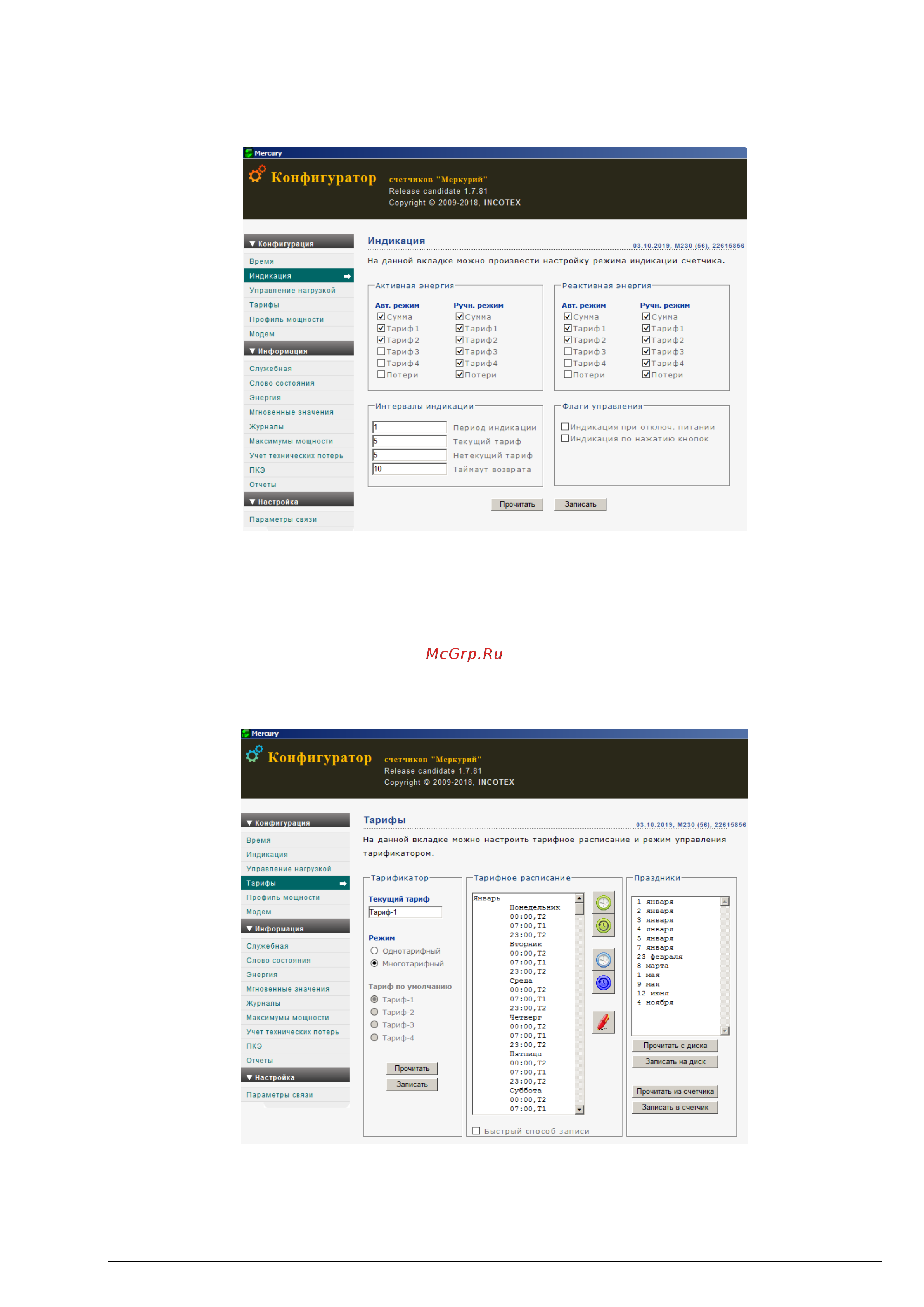

Открыть вкладку «Индикация», вид которой приведен на рисунке 4.4.
Для чтения параметров индикации нажать кнопку «Прочитать».
Рисунок 4.4 – Вкладка «Индикация»
Для выбора индицируемых параметров установить необходимые флажки и
указать длительность индикации параметров в поле «Интервалы индикации». Для
записи параметров нажать кнопку «Записать».
4.4.4 Чтение и запись тарифного расписания и расписания
праздничных дней
Открыть вкладку «Тарифы», вид которой приведен на рисунке 4.5.
Рисунок 4.5 – Вкладка «Тарифы»
В сутках может быть до 16 точек смены тарифа. Каждая точка смены тарифа
характеризуется временем начала и номером тарифа. Тарифное расписание задается
