Меркурий 230. Руководство по эксплуатации АВЛГ.411152.021 РЭ
Версия 09.2022 Страница 29 из 43

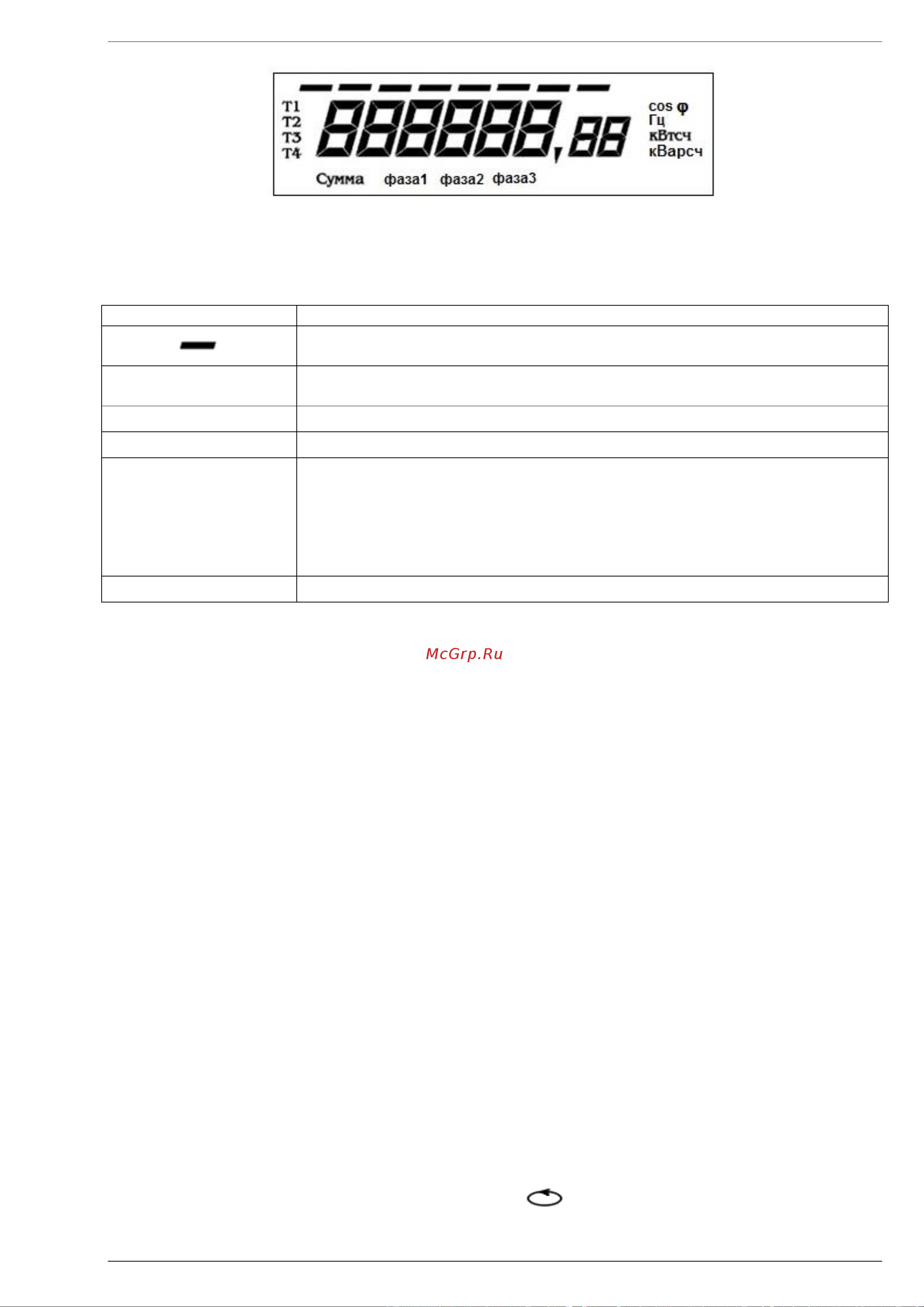

Рисунок 4.13 – Внешний вид ЖКИ
Описание символов ЖКИ приведено в таблице 4.2.
Таблица 4.2 – Описание символов ЖКИ
Символ ЖКИ
Описание
Указатель активности символа на лицевой панели
Т1 Т2 Т3 Т4
Номер текущего тарифа (Т1 – первый тариф, Т2 – второй, Т3 – третий,
Т4 – четвертый)
Сумма
Информация по сумме тарифов
cos φ
Коэффициент мощности
фаза 1
фаза 2
фаза 3
Индикатор фаз. При отображении основных параметров индикатор
фаз указывает на наличие напряжения в каждой из фаз, мигание
какого-либо индикатора свидетельствует о снижении уровня
напряжения в соответствующей фазе ниже 10% от номинального
значения. При отображении остальных параметров индикатор
показывает, к какой из фаз относится отображаемая информация
с
Индикатор отображения текущего времени
На ЖКИ отображаются до 8 цифр значения выбранного параметра (учтенная
энергия по раздельно каждому тарифу и по сумме тарифов).
Для индикации значений все параметры разделены на основные и
вспомогательные и собраны по группам. К основным параметрам относятся показания
электроэнергии нарастающим итогом и за определенные периоды. К вспомогательным
параметрам относятся мгновенные текущие значения параметров (мощности, токи,
напряжения и т.п.), а также диагностические параметры.
Объем параметров, выводимых на ЖКИ, а также длительность индикации
программируется через интерфейс связи.
В счетчике используется два режима индикации:
– режим автоматической смены информации по циклу (циклическая индикация);
– ручной режим смены информации с помощью кнопок, расположенных на
лицевой панели.
Циклически могут отображаться следующие параметры:
– активная энергия по сумме тарифов;
– активная энергия по тарифу 1;
– активная энергия по тарифу 2;
– активная энергия по тарифу 3;
– активная энергия по тарифу 4;
– реактивная энергия по сумме тарифов;
– реактивная энергия по тарифу 1;
– реактивная энергия по тарифу 2;
– реактивная энергия по тарифу 3;
– реактивная энергия по тарифу 4.
Любой из этих параметров может быть добавлен в цикл индикации или удален из
него. Длительность индикации программируется по интерфейсу.
При каждом коротком нажатии кнопки на ЖКИ отображается активная
мощность нагрузки раздельно по каждой фазе и суммарная мощность по всем фазам.
