Меркурий 230. Руководство по эксплуатации АВЛГ.411152.021 РЭ
Версия 09.2022 Страница 25 из 43

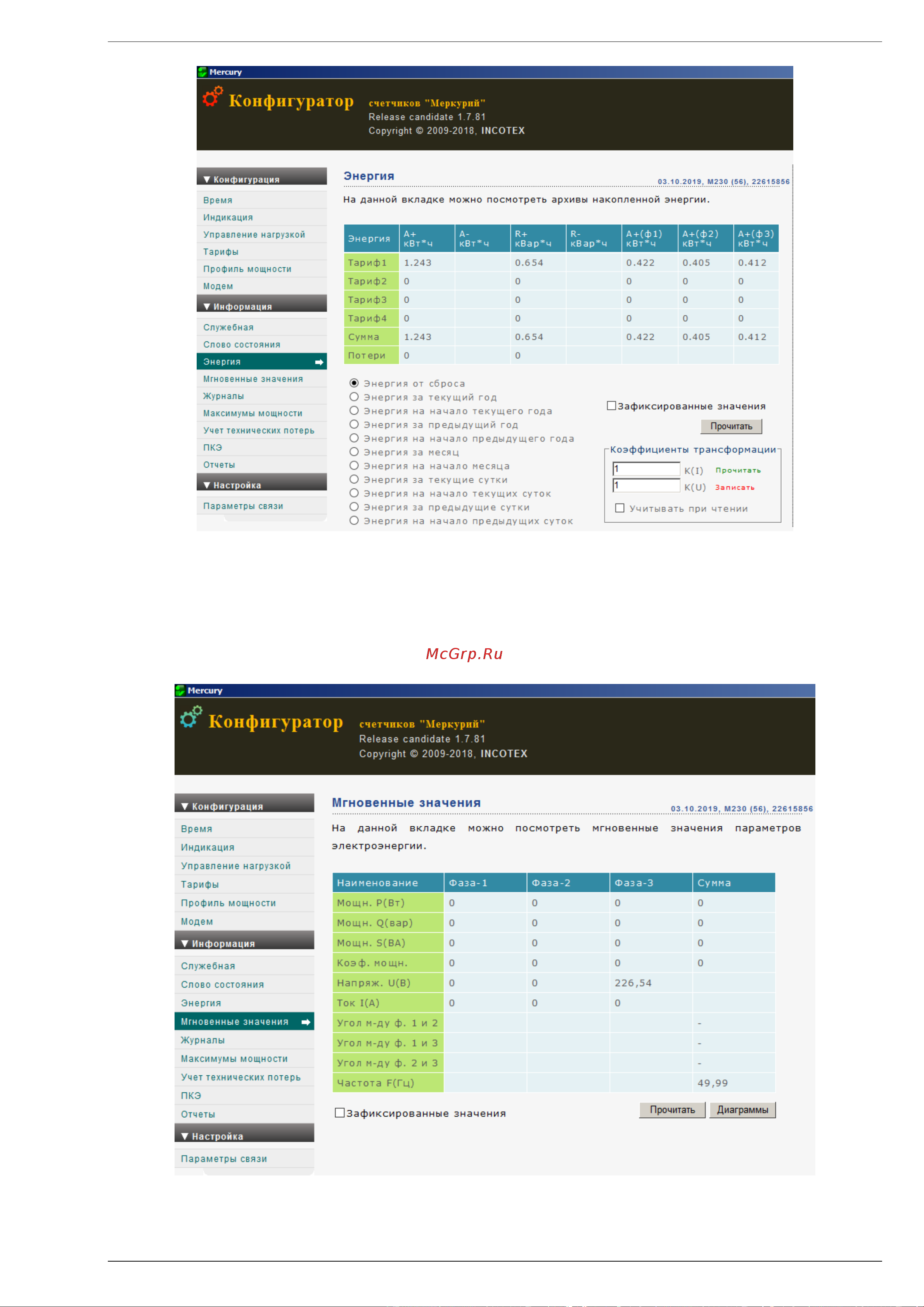

Рисунок 4.7 – Вкладка «Энергия»
Выбрать требуемый отчетный период и нажать кнопку «Прочитать».
4.4.7 Чтение мгновенных значений измеряемых величин
Для чтения мгновенных значений открыть вкладку «Мгновенные значения», вид
которой приведен на рисунке 4.8. Затем нажать кнопку «Прочитать».
Рисунок 4.8 – Вкладка «Мгновенные значения»
