АВЛГ.411152.021 РЭ Меркурий 230. Руководство по эксплуатации
Страница 24 из 43 Версия 09.2022
для каждого месяца отдельно. В каждом месяце выделяются рабочие, субботние,
воскресные и праздничные дни. Для каждого из этих типов дней задаются тарифные
зоны.
Для чтения тарифного расписания из счетчика нажать кнопку «Прочитать
тарифное расписание из счетчика» (синие часы) в поле «Тарифное расписание».
Для записи тарифного расписания на диск нажать кнопку «Записать тарифное
расписание на диск» (зеленые часы со стрелкой). Присвоить имя сохраняемому
текстовому файлу.
Для чтения тарифного расписания с диска нажать кнопку «Прочитать тарифное
расписание с диска» (зеленые часы).
Для записи нового тарифного расписания в счетчик нажать кнопку «Записать
тарифное расписание в счетчик» (фиолетовые часы со стрелкой).
Аналогичным образом установить тарифные зоны для субботних, воскресных и
праздничных дней в поле «Праздники». В году может быть до 16 праздничных дней.
4.4.5 Чтение профиля мощности

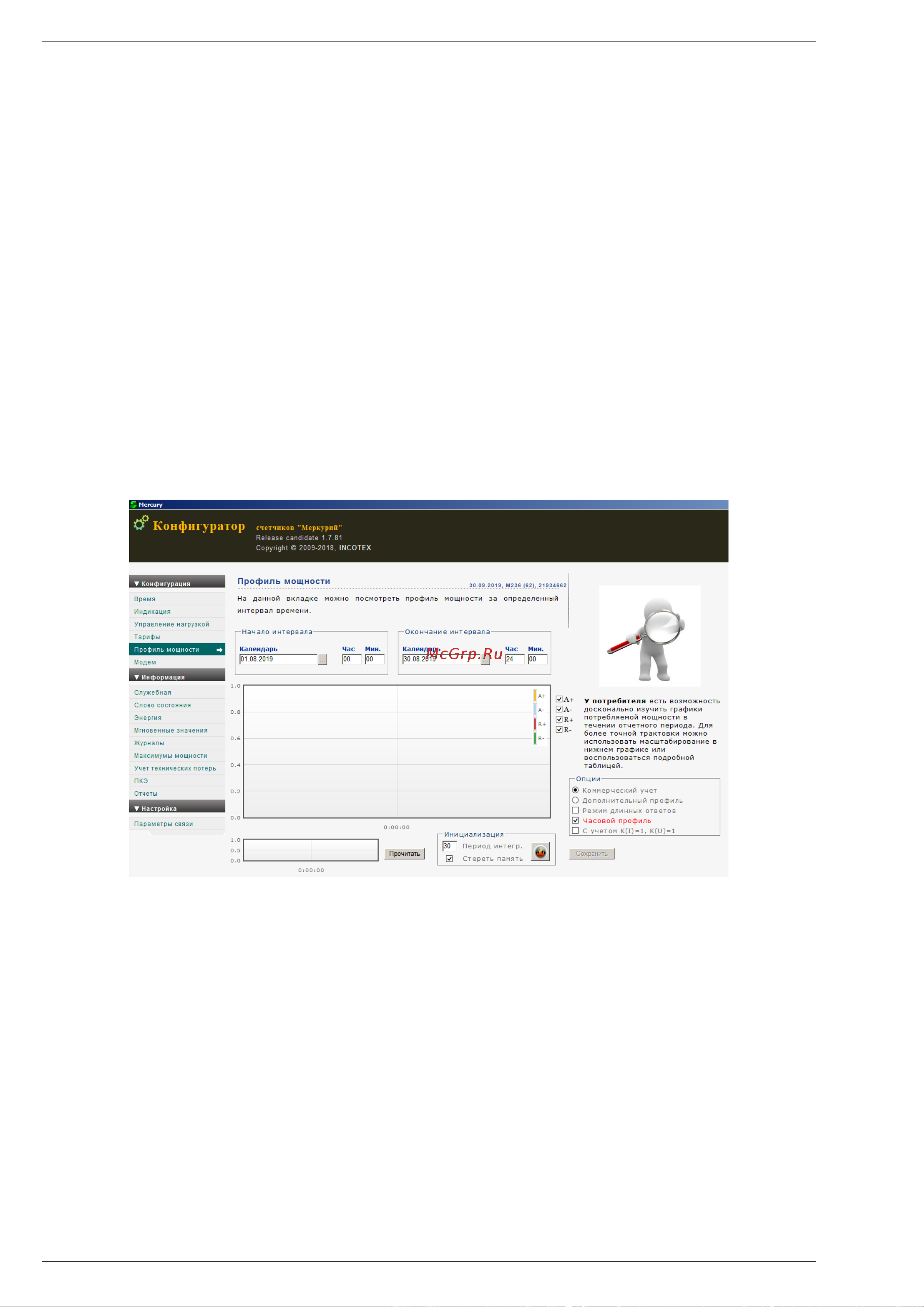

Открыть вкладку «Профиль мощности», вид которой приведен на рисунке 4.6.
Установить требуемую дату и время в поле «Начало интервала». Установить
требуемую дату и время в поле «Окончание интервала».
Для чтения профиля мощности нажать кнопку «Прочитать».
Рисунок 4.6 – Вкладка «Профиль мощности»
4.4.6 Чтение информации о накопленной энергии
Для чтения информации о накопленной энергии открыть вкладку «Энергия», вид
которой приведен на рисунке 4.7.
