Меркурий 230. Руководство по эксплуатации АВЛГ.411152.021 РЭ
Версия 09.2022 Страница 37 из 43
Приложение А
(Справочное)

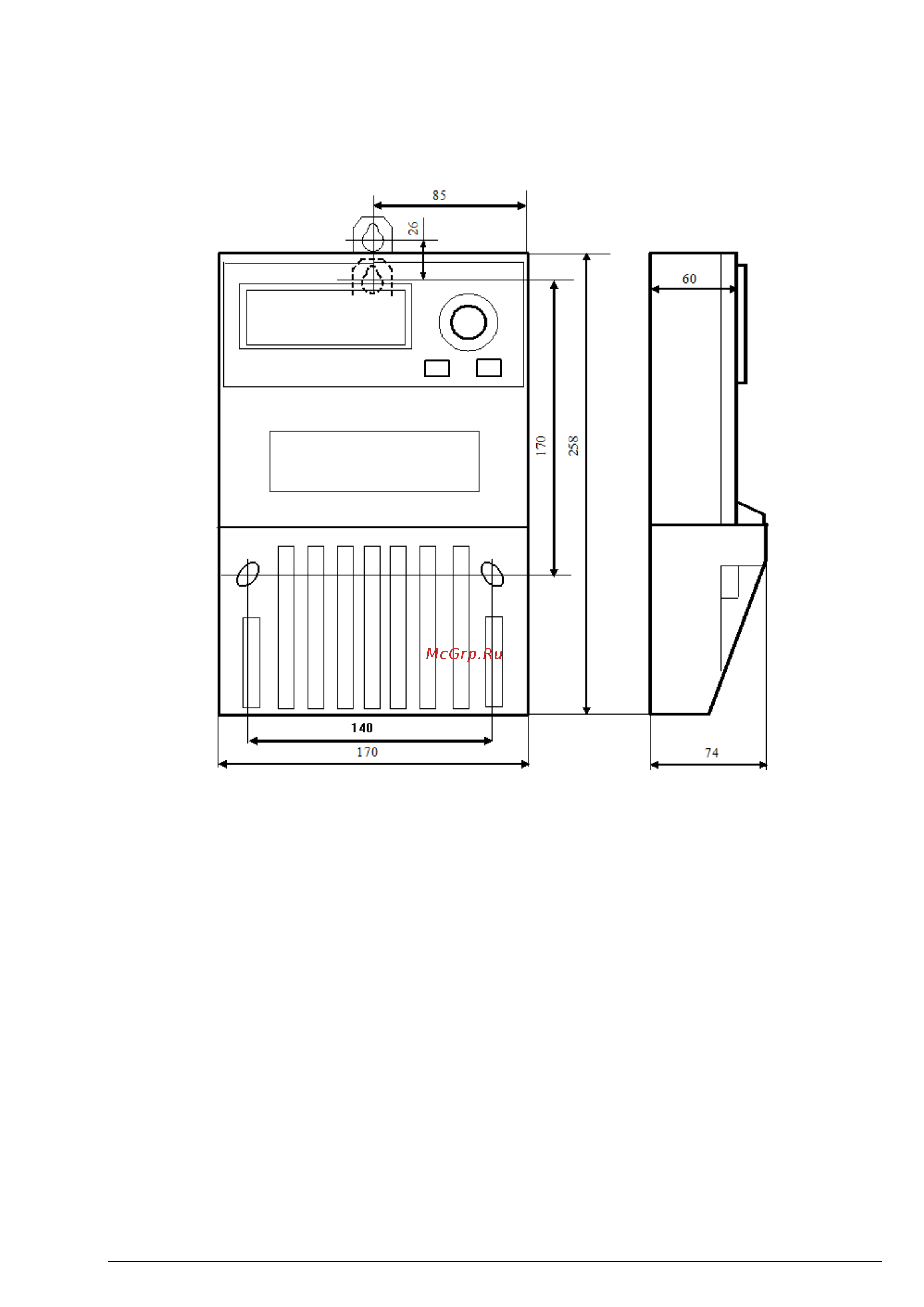

Габаритный чертеж счетчика
Рисунок А.1 – Габаритный чертеж счетчика
