АВЛГ.411152.021 РЭ Меркурий 230. Руководство по эксплуатации
Страница 28 из 43 Версия 09.2022

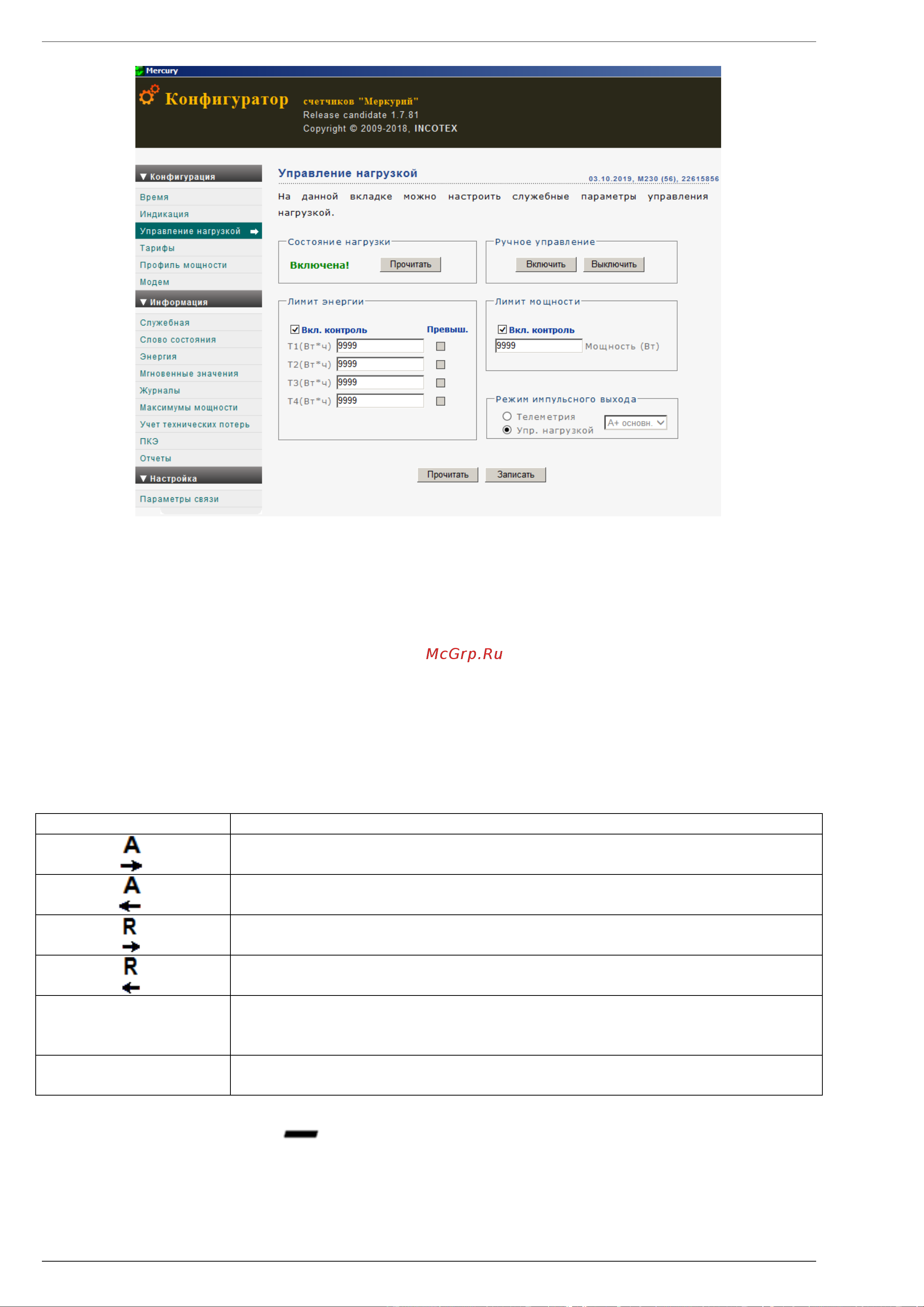

Рисунок 4.12 – Вкладка «Управление нагрузкой»
4.5 Использование
4.5.1 Индикация и управление
Счетчик выдает показания непосредственно в инженерных единицах, в частности,
в кВтч при измерении активной энергии и в кварч при измерении реактивной энергии.
При включении счетчика включаются все сегменты ЖКИ в течение 1 с для
проверки его исправности, после чего счетчик переходит в режим индикации текущих
измерений.
Описание символов на лицевой панели счетчика над ЖКИ приведено в
таблице 4.1.
Таблица 4.1 – Описание символов на лицевой панели счетчика
Символ
Описание
Активная энергия прямого направления (А+)
Активная энергия обратного направления (А-)
Реактивная энергия прямого направления (R+)
Реактивная энергия обратного направления (R-)
D M Y P
Текущий отображаемый период. Например, индикация «M» «P»
означает, что отображаются данные измерений за предыдущий месяц,
индикация «D» «M» «Y» – за текущий день/месяц/год соответственно
L
Индикатор отображения технических потерь (в трансформаторах и
линиях электропередач)
В рабочем режиме под соответствующим символом на лицевой панели
отображается указатель на ЖКИ для описания индицируемого цифрового
значения.
Внешний вид ЖКИ приведен на рисунке 4.13.
