АВЛГ.411152.021 РЭ Меркурий 230. Руководство по эксплуатации
Страница 26 из 43 Версия 09.2022
4.4.8 Чтение журнала событий
Для чтения журнала событий открыть вкладку «Журналы», вид которой приведен
на рисунке 4.9. Затем нажать кнопку «Прочитать».

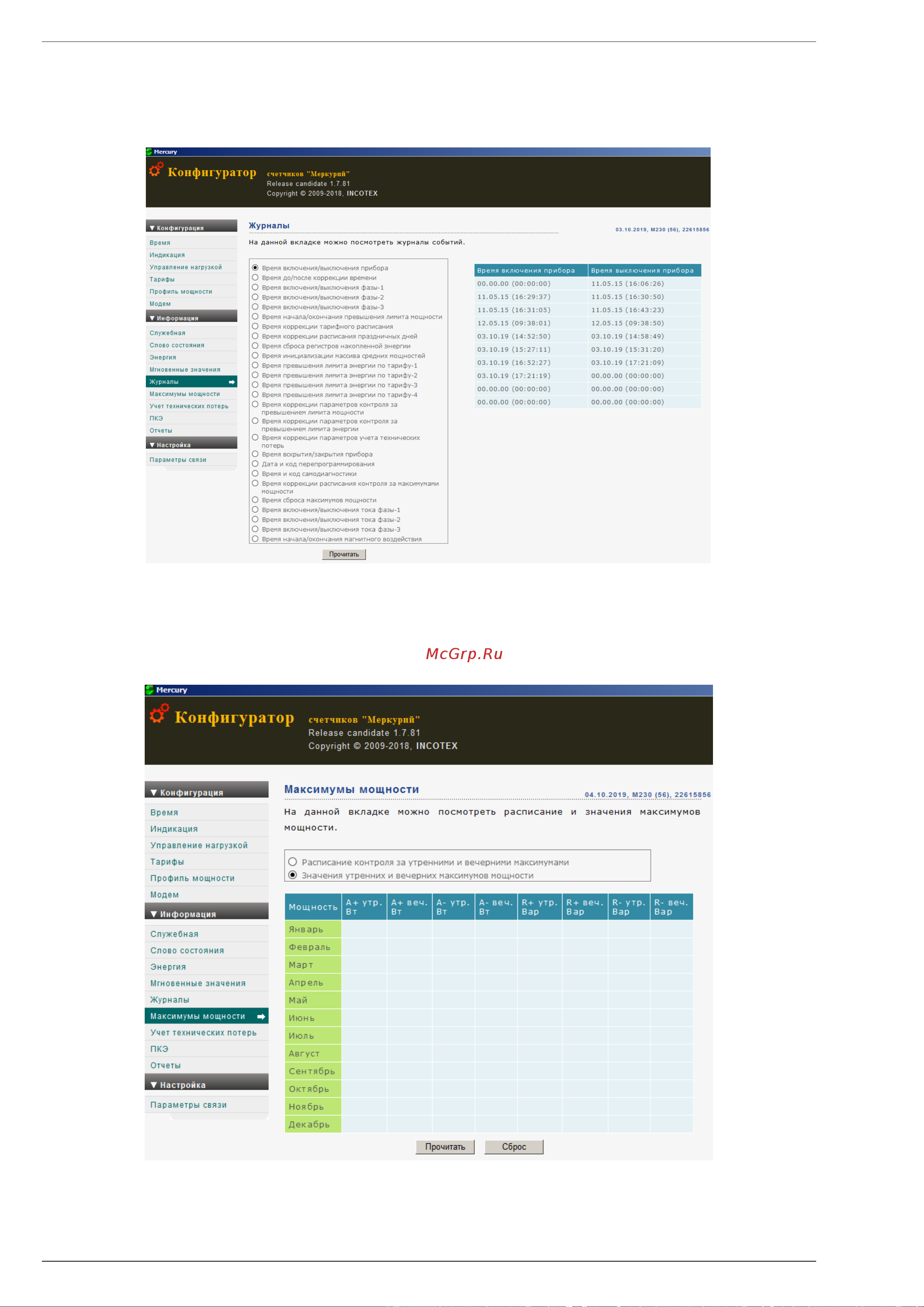

Рисунок 4.9 – Вкладка «Журналы»
4.4.9 Чтение значений максимумов мощности
Для чтения значений максимумов мощности открыть вкладку «Максимумы
мощности», вид которой приведен на рисунке 4.10. Затем нажать кнопку «Прочитать».
Рисунок 4.10 – Вкладка «Максимумы мощности»
