11 Ru
ПОДГОТОВКА ВОСПРОИЗВЕДЕНИЕ УСТАНОВКИ
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРИЛОЖЕНИЕ
Установка
Для достижения желаемого эффекта окружающего звучания устанавливайте изделие в местах, где отсутствуют
такие объекты как мебель, которые могут стать преградой на пути звуковых волн, называемых в этом руководстве
звуковыми лучами (☞стр. 14). В зависимости от места установки изделия сначала может быть легче подключить
внешние устройства, такие как телевизор. См. “Подключения” (☞стр. 17).
Некоторые датчики телевизоров, например датчики движения или передатчики сигнала для 3D-очков, находятся
спереди. Установка центрального устройства может помешать работе датчиков или передатчиков сигналов.
Установите центральное устройство подальше от телевизора.
Центральное устройство
• Устанавливайте центральное устройство на равном
расстоянии от левой и правой стены.
• Поместите центральное устройство на подставке для
телевизора перед ним.
Используйте функцию повторите пульта ДУ
телевизора, если центральное устройство стоит перед
датчиком пульта ДУ на телевизоре (☞стр. 12).
Увеличьте высоту центрального устройства, если
подставка телевизора слишком высока для установки
центрального устройства (☞стр. 12).
• Место слушателя (диван и т.д.) должно быть
расположено перед центральным устройством.
• Расстояние между местом слушателя и центральным
устройством должно быть больше 1,8 м.
• Это устройство можно установить на стене с помощью
Настенный кронштейн SPM-K20 (продается отдельно).
См. Руководство по установке SPM-K20 и сведения о
SPM-K20 для YSP-CU4300/YSP-CU3300.
Сабвуфер
• Для предотвращения отражения звука от стен слегка
наклоните сабвуфер вперед к центру комнаты.
• При установке сабвуфера на стойке убедитесь,
что стойка может выдержать сабвуфер и что вокруг
него имеется достаточно места для рассеивания тепла.
• Центральное устройство и сабвуфер взаимодействуют
по беспроводной связи.
Работа сабвуфера может быть затронута, если
он размещен на металлической стойке или если между
сабвуфером и центральным устройством есть
металлическая плата.
• Сабвуфер также можно установить на боку
(☞стр. 13).
Данное изделие создает окружающий звук путем отражения направленных звуковых лучей от стен в комнате для
прослушивания. Создаваемые изделием эффекты окружающего звука могут быть недостаточны, если оно
установлено в перечисленных далее помещениях.
• Комнаты со стенами, не позволяющими должным
образом отразить звуковые лучи
• Комнаты со звукопоглощающими стенами
• Комнаты с размерами, выходящими за указанные
ниже пределы: Ш (3 – 7 м) x В (2 – 3,5 м) x Г (3 – 7 м)
• Комнаты, в которых расстояние между положением
слушателя и изделием составляет менее 1,8 м
• Комнаты, в которых объекты, например мебель,
могут стать препятствием на пути звуковых лучей
• Комнаты, в которых место слушателя находится
близко к стенам
• Комнаты, в которых место слушателя находится не
перед изделием

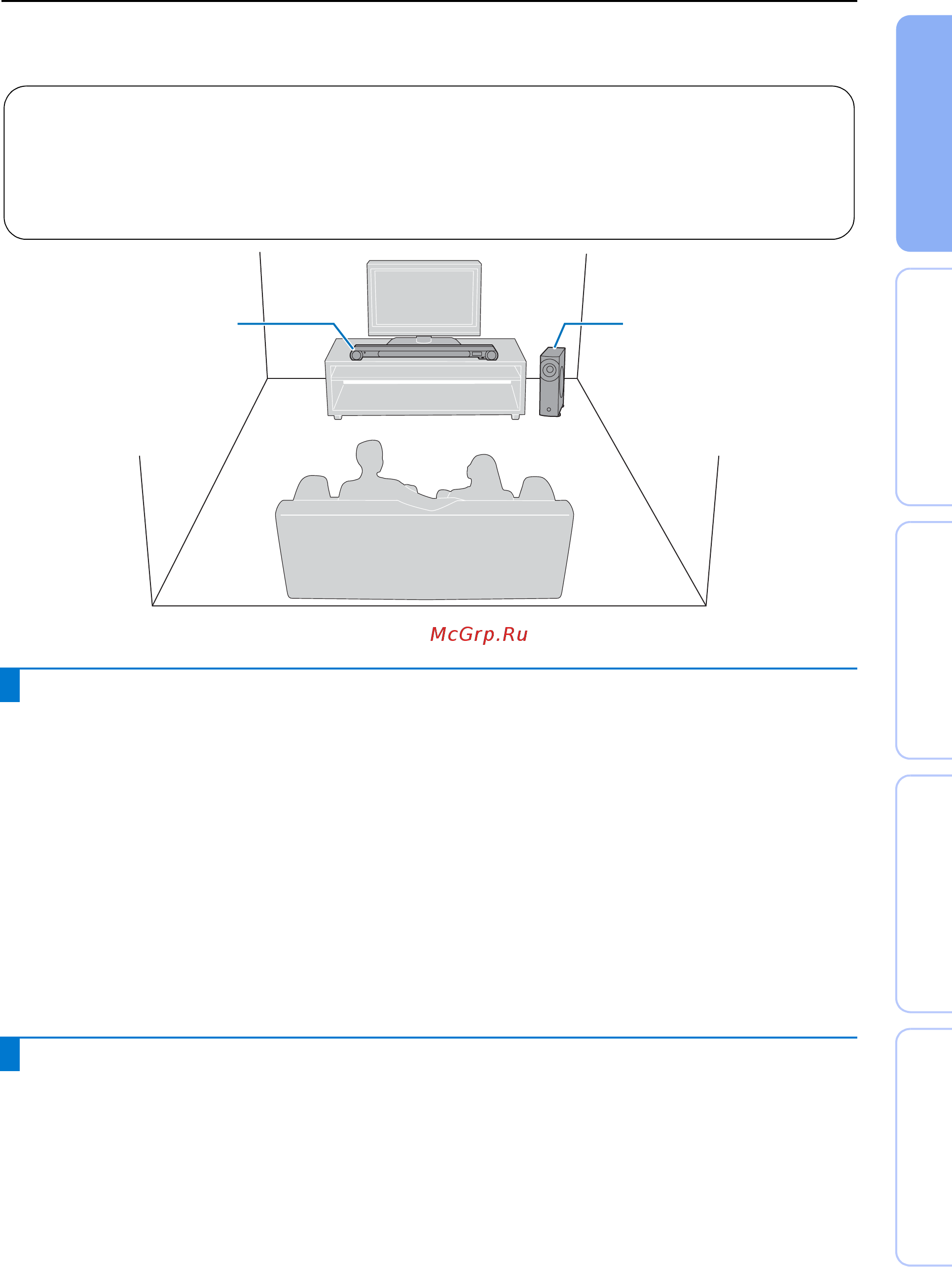

Рекомендуемая установка
Примечания
• Необходимо оставить достаточно места вокруг изделия для рассеивания тепла.
– Минимум 5 см над изделием и сзади него и 1 см по бокам от центрального устройства
– Минимум 20 см над сабвуфером, сзади и сбоку от него
Не накрывайте радиатор сабвуфера сзади.
• Изделие должно устанавливаться в местах, где оно не сможет упасть из-за вибрации, например, от землетрясения, и в местах,
недоступных детям.
• При использовании телевизора с электронно-лучевой трубкой (ЭЛТ) не устанавливайте изделие прямо над телевизором.
• Если изображение на телевизионном экране становится нечетким или искаженным, рекомендуется отодвинуть изделие
дальше от телевизора.
Центральное
устройство
Сабвуфер
Условия, затрудняющие достижения объемного звука
