Органы управления и функции
8 Ru
1 Индикаторы воспроизведения
(только YSP-4300)
Загорается при воспроизведении музыки,
сохраненной на iPod или USB-устройстве,
подключенных к гнезду USB (☞стр. 50, 56).
2 Индикатор TARGET
Загорается при включении режима целевого
воспроизведения (☞стр. 39).
3 Индикаторы тюнера (только для YSP-4300)
Загорается при настройке изделия на
FM-радиостанцию (☞стр. 44).
4 Индикатор REPEATER
Загорается, если функция повторителя пульта
ДУ телевизора включена (☞стр. 10).
5 Индикаторы беспроводного соединения
TX Загорается после установки подключения
к сабвуферу (☞стр. 20).
RX Загорается после установки подключения
к YIT-W12TX. Дополнительные сведения
о YIT-W12TX см. в брошюре “Сведения
о безопасности и дополнительные сведения”
(отдельная брошюра).
6 Индикатор VOL
Указывает текущий уровень громкости (☞стр. 32).
7 Индикатор HDMI
Загорается при входе сигналов HDMI.
8 Индикатор CINEMA DSP
Высвечивается при выборе программы звукового
поля (☞стр. 34).
9 Индикатор UNIVOLUME
Загорается при включении функции UniVolume
(☞стр. 40).
0 Индикаторы системы радиоданных
(только модель для Европы)
Загорается в соответствии с текущим состоянием
системы радиоданных (☞стр. 48).
a Индикатор ENHANCER
Загорается при включении функции Compressed
Music Enhancer (☞стр. 33).
b Многофункциональный дисплей
Отображается информация о входном источнике
и окружающем звучании устройства воспроизведения
(☞стр. 41). Отображение настроек и информации
в алфавитно-цифровом представлении.

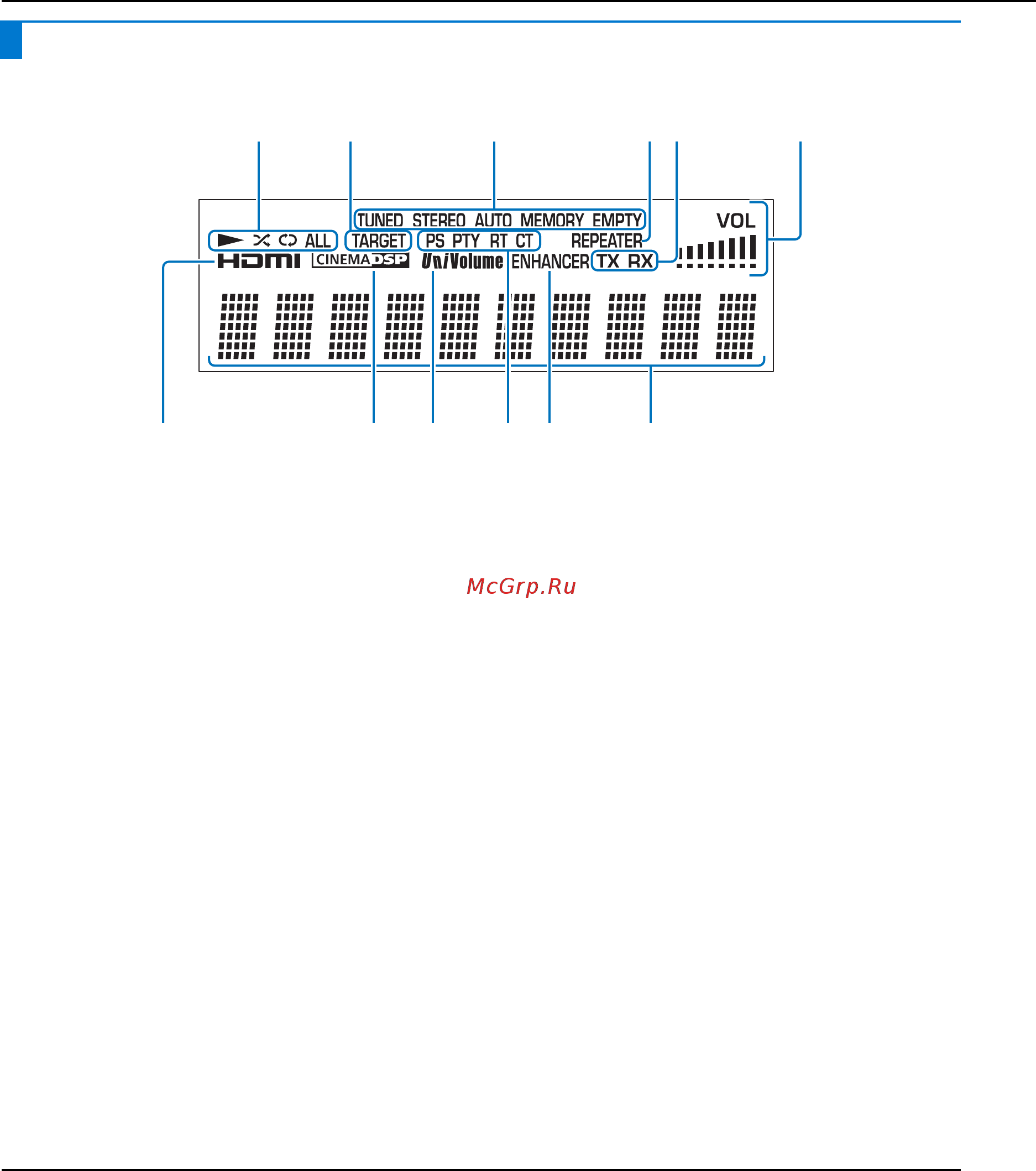

Дисплей передней панели
1)
12 3 45 6
789
0A B
Учтите, что дисплей передней панели отключается,
если функция Eco включена, и остается выключенным,
пока не будет выполнена какая-либо операция.
1) y
