Подключения
20 Ru
Подключите прилагаемую FM-антенну к гнезду FM ANTENNA.
Чтобы подключить прилагаемый сабвуфер
(NS-WSW160) к центральному устройству по
беспроводной связи (AirWired), сабвуферу
и центральному устройству должен быть назначен
одинаковый код группы. Код группы для обоих
компонентов по умолчанию — A1, что позволяет
использовать беспроводную связь, просто подключив
кабель питания сабвуфера к электрической розетке.
При использовании передатчика (YIT-W12TX)
1)
сабвуферу и центральному устройству должен быть
назначен одинаковый код группы. Код группы по
умолчанию YIT-W12TX — A1.
Индикатор LINK загорается, когда сабвуфер включен
и присоединен к центральному устройству по
беспроводной связи.
Когда центральное устройство переходит в режим
ожидания, сабвуфер и индикатор LINK выключаются.

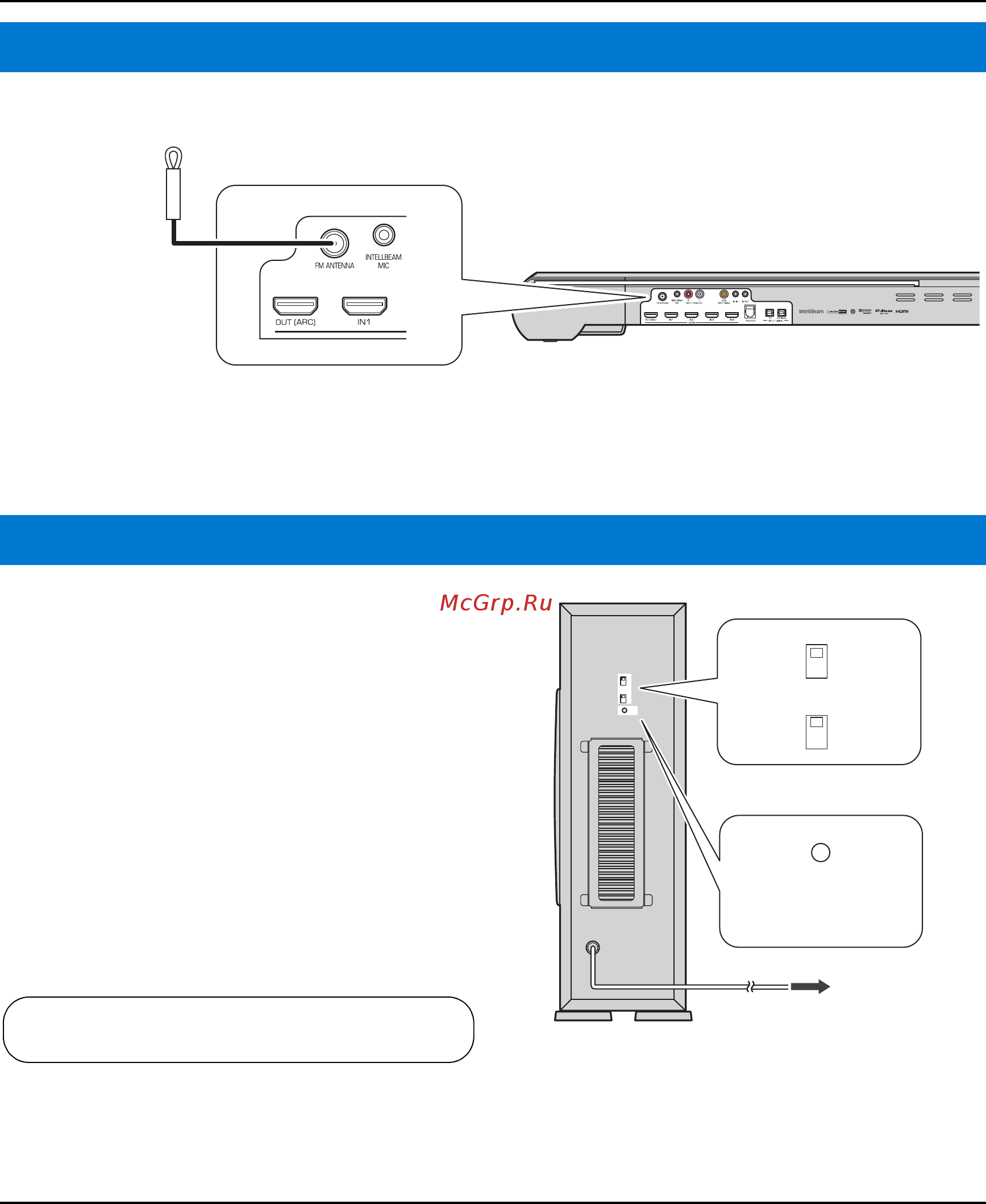

Подключение FM-антенны (только YSP-4300)
Беспроводное подключение сабвуфера
FM-антенна
y Совет
Дополнительные сведения см. на стр. 21.
A
B
C
1
2
3
LINK
A
B
C
1
2
3
LINK
Переключатели
идентификатора группы
Индикатор LINK
Мигает: установка
подключения
Горит: подключение
установлено
К розетке переменного тока
Дополнительные сведения о YIT-W12TX см. в брошюре
“Сведения о безопасности и дополнительные сведения”
(отдельная брошюра).
1) y
