Подключения
19 Ru
ПОДГОТОВКА ВОСПРОИЗВЕДЕНИЕ УСТАНОВКИ
ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
ПРИЛОЖЕНИЕ

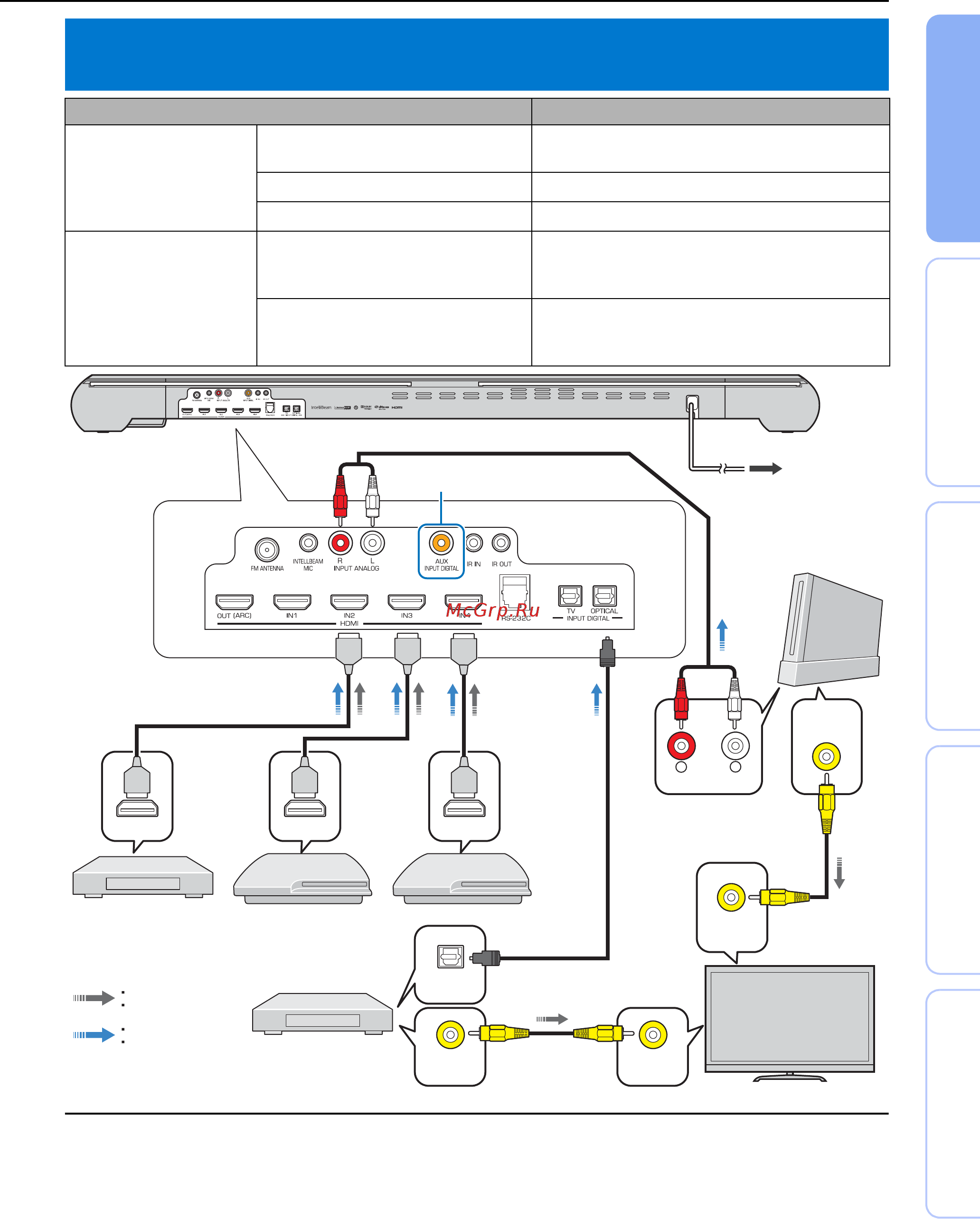

Подключение игровой приставки или тюнера
спутникового/кабельного ТВ
Внешнее устройство (пример) Соединительный кабель
С поддержкой HDMI
1 Тюнер спутникового/
кабельного ТВ
Кабель HDMI (дополнительно)
2 Игровая приставка
Кабель HDMI (дополнительно)
3 Игровая приставка
Кабель HDMI (дополнительно)
Без поддержки HDMI
4 Тюнер спутникового/
кабельного ТВ
Оптический кабель (поставляется)
Композитный видеокабель (продается
отдельно)
5 Игровая приставка
Стереокабель RCA (дополнительно)
Композитный видеокабель (продается
отдельно)
HDMI
OUTPUT
HDMI
OUTPUT
HDMI
OUTPUT
OPTICAL
OUTPUT
VIDEO
OUTPUT
VIDEO
INPUT
VIDEO
INPUT
VIDEO
OUTPUT
ANALOG
OUTPUT
RL
Видеосигналы
Аудиосигналы
ТВ
1
4
2 3
5
К розетке переменного тока
2)
Для подключения устройства с выходным гнездом AUX
подключите это гнездо к разъему AUX INPUT DIGITAL
с помощью отдельно продаваемого коаксиального цифрового
аудиокабеля.
2) y
