Установка
14 Ru

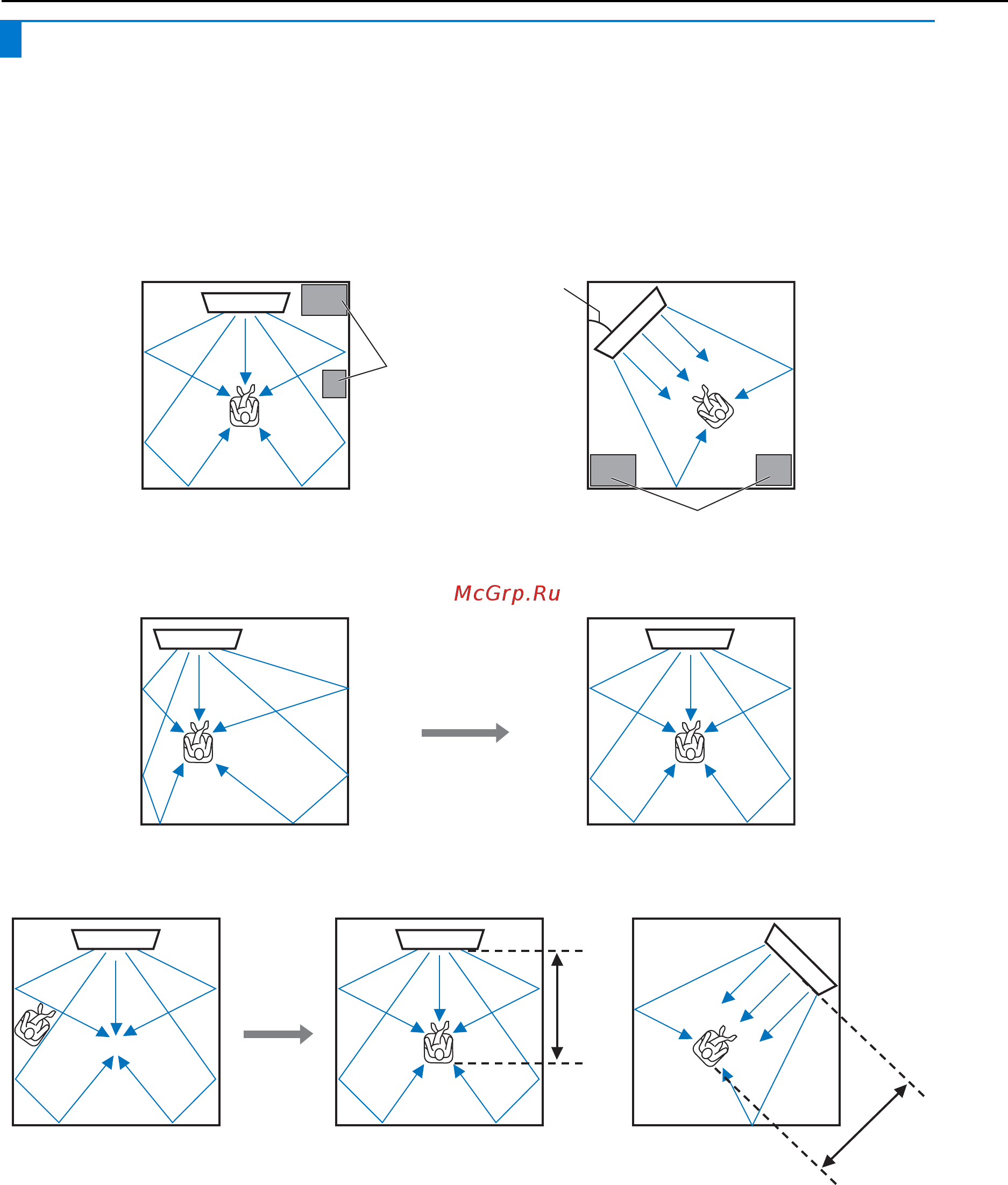

Данное изделие выводит звуковые лучи, как показано на рисунке ниже. Производите установку изделия в местах,
где отсутствуют такие объекты как мебель, которые препятствовали бы распространению звуковых лучей.
В противном случае не удастся добиться создания эффектов окружающего звука.
Это изделие можно устанавливать параллельно стене или в углу.
Параллельная установка
Установите изделие как можно ближе к центру стены.
Идеальные условия установки
Устанавливайте это изделие по возможности прямо перед местом слушателя.
Расстояние между местом слушателя и изделием должно быть больше 1,8 м.
Установка изделия
Параллельная установка
Установите изделие точно по центру стены, на равном
расстоянии от левого и правого углов.
Угловая установка
Установите аппарат под углом от 40° до 50° к смежным
стенам.
Предметы,
такие как
мебель
от 40° до 50°
Параллельная установка
(с 5Beam)
Угловая установка
(с Stereo+3Beam)
Предметы, такие как мебель
Более
1,8 м
Более
1,8 м
