29
Kurulması

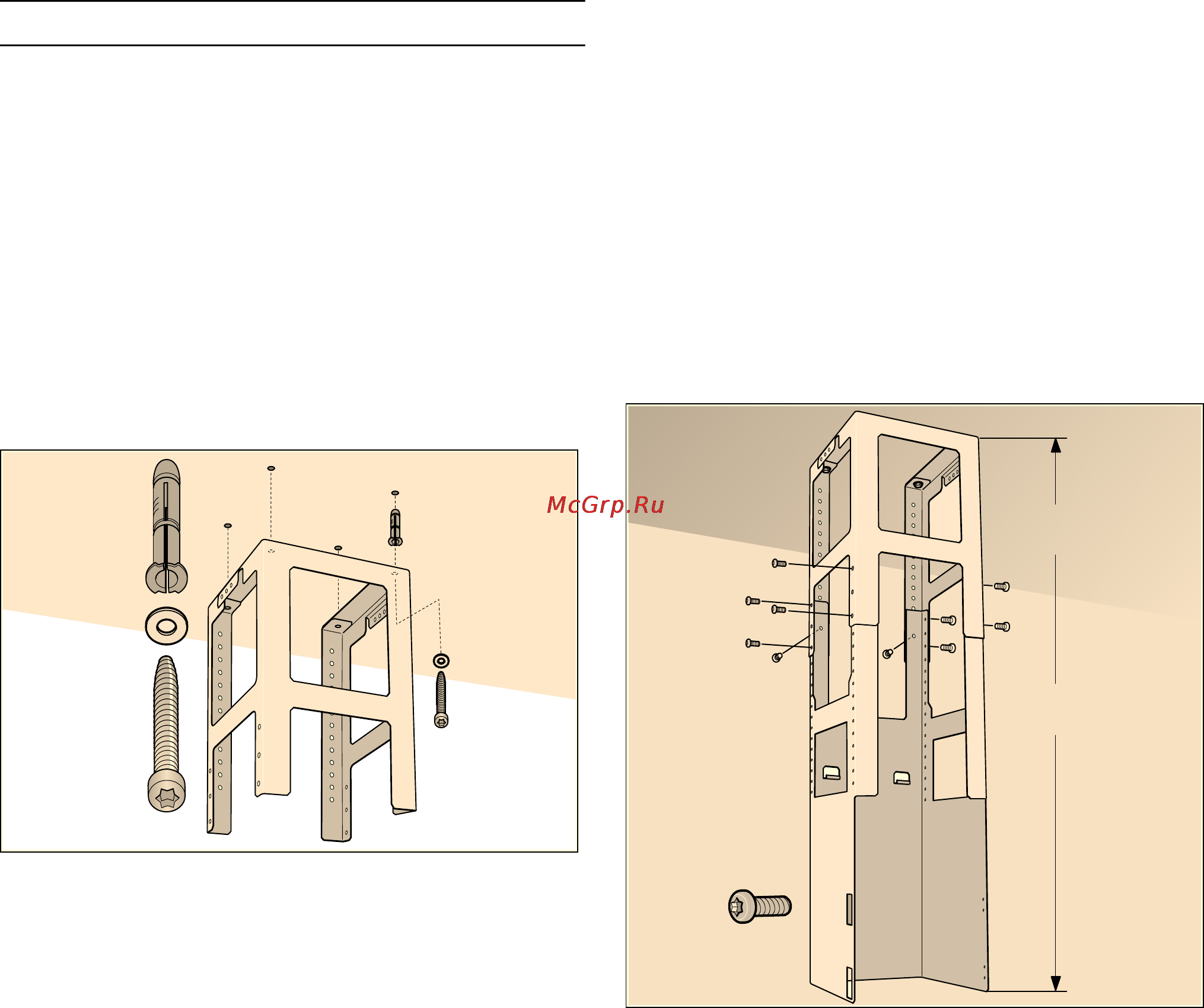

Üst taşıyıcı düzeneğin monte
edilmesi
1 Montaj işleminden önce taşıyıcı düzeneğin toplam
yüksekliğini belirleyiniz ve cıvata deliklerini
işaretleyiniz.
Bilgi: Taşıyıcı düzeneğin yüksekliği, 20 mm’lik
mesafeler şeklinde ayarlanabilir.
2 Tavana cihazın orta noktasını çiziniz.
3 Ekteki şablonun yardımı ile cıvataların konumunu
tavana çizip işaretleyiniz.
4 Sabitleme parçaları için, 8 mm çapında ve 80 mm
derinlikte dört delik açınız ve deliklerin içine
dübelleri yüzey ile aynı hizada olacak şekilde
bastırınız
5 Taşıyıcı düzeneğin üst kısmını 4 cıvata ile tavana
sabitleyiniz.
Bilgi: Taşıyıcı düzeneğin doğru pozisyonda
olmasına dikkat ediniz. Orta demir tercih edilen
tarafı belirler ve ocağın pişirme alanının kumanda
elemanları yönüne bakmalıdır.
Alt taşıyıcı düzeneğin monte
edilmesi
Taşıyıcı düzeneğin üst ve alt parçasını, belirlenmiş
toplam yükseklik seviyesinde 10 cıvata ile sabitleyiniz.
Bilgiler
‒ Alt taşıyıcı düzeneğin doğru pozisyonda olmasına
dikkat ediniz. Açık olan taraf, ocağın kumanda
elemanları yönüne bakmalıdır.
‒ Sabitleme cıvataları çözülerek, taşıyıcı düzenek
sonradan da doğru pozisyon elde edilecek
şekilde ayarlanabilir.
[
[
[
$EOXIW
PP
8POXIW
PP
[
