Gaggenau AI 230 [30/60] Boru bağlantılarının sabitlenmesi
![Gaggenau AI 230 [30/60] Boru bağlantılarının sabitlenmesi](/views2/1113431/page30/bg1e.png)
30

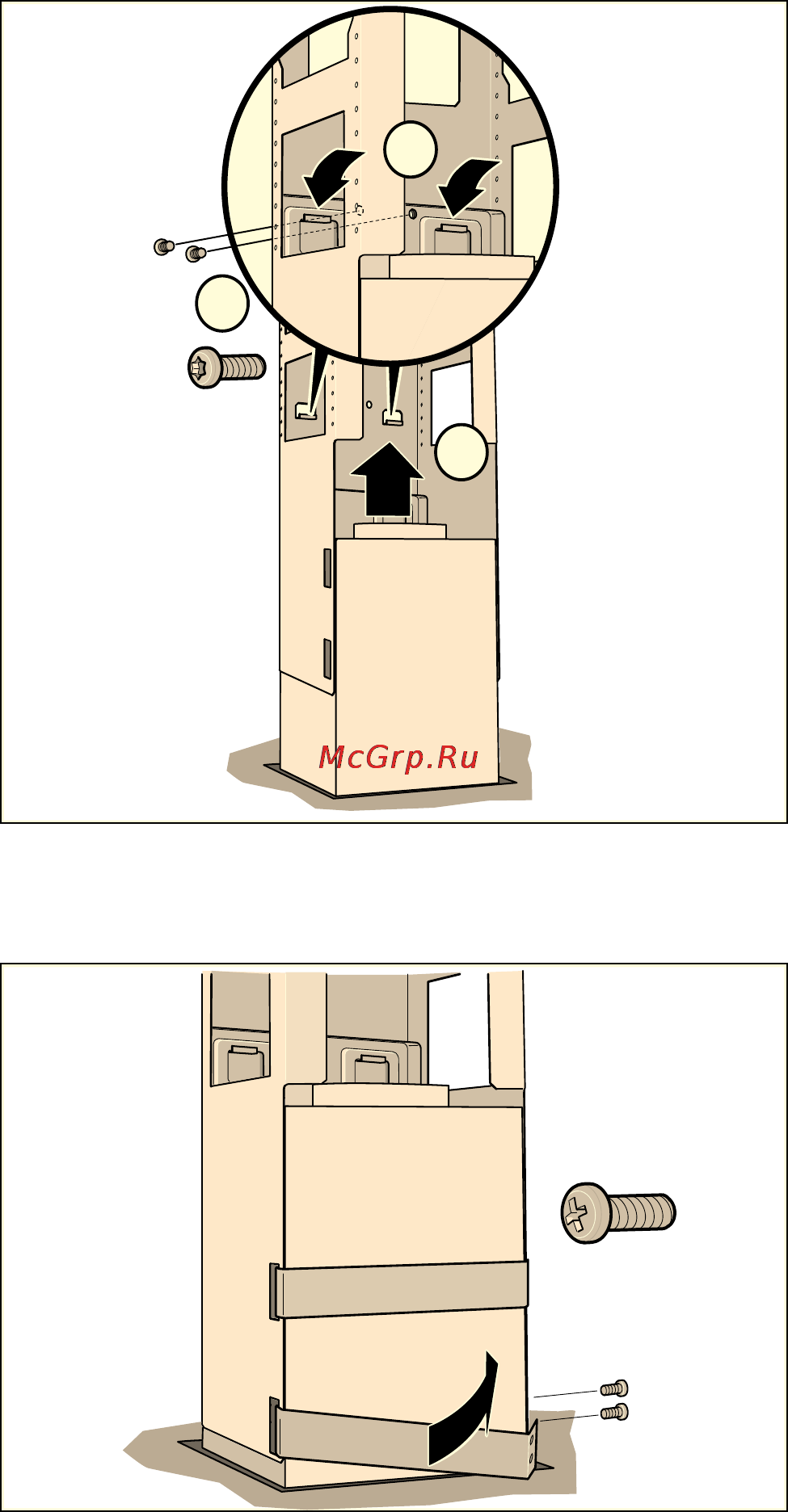

Cihazın monte edilmesi
1 Cihazı alttan taşı yıcı düzeneğin içine takıp asınız.
Bilgi: Elektrik kablosunun sıkıştırılmamasına
dikkat ediniz.
2 Cihazı 2 güvenlik cıvatası ile taşıyıcı düzeneğe
sabitleyiniz.
3 Güvenlik parçasını (demirini) yerine asınız ve
sıkıca vidalayınız.
Boru bağlantılarının sabitlenmesi
Bilgi: Bir alüminyum boru kullanılması halinde,
bağlantı alanını önceden pürüzsüz ve çapaksız hale
getiriniz.
Atık hava borusu Ø 150 mm (tavsiye edilen ebat)
Atık hava borusunu doğrudan hava borusu ağzına
sabitleyiniz ve sızdırmaz kılınız.
Atık hava borusu Ø 120 mm
1 Çap küçültme parçasını doğrudan hava deliği
parçasına sabitleyiniz.
2 Atık hava borusunu çap küçültme parçasına
sabitleyiniz.
3 Her iki bağlantı yerini uygun şekilde sızdırmaz
kılınız.
[
[
