Gaggenau AI 230 [57/60] Instalacja
![Gaggenau AI 230 [57/60] Instalacja](/views2/1113431/page57/bg39.png)
57
Instalacja

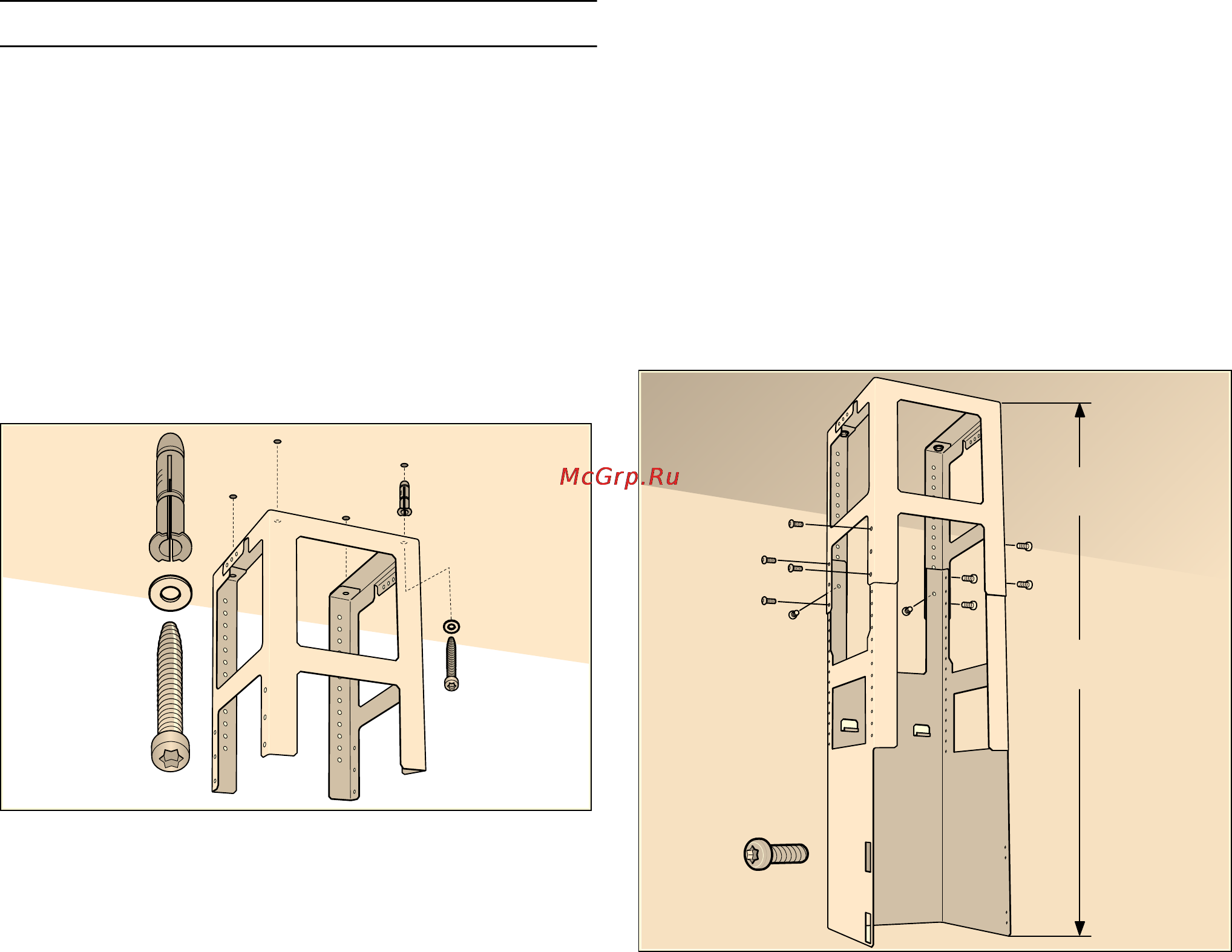

Montaż górnej ramy nośnej
1 Przed przystąpieniem do montażu ustalić
wysokość całkowitą ramy nośnej i zaznaczyć
miejsca na otwory na śruby.
Wskazówka: Wysokość ramy nośnej jest
dobierana stopniowo, w odstępach co 20 mm.
2 Na suficie zaznaczyć punkt środkowy urządzenia.
3 Za pomocą dołączonego szablonu zaznaczyć na
suficie miejsca na śruby.
4 Wywiercić 4 otwory o Ø 8 mm i głębokości 80 mm
dla zamocowań i wcisnąć kołki rozporowe tak, aby
ich brzeg był w jednej płaszczyźnie ze ścianą.
5 Górną część obudowy ramy nośnej przymocować
4 śrubami do sufitu.
Wskazówka: Zwrócić uwagę na prawidłową
pozycję ramy nośnej. Środkowy pałąk określa
preferowaną stronę i musi wskazywać w kierunku
elementów obsługi płyty grzewczej.
Montaż dolnej ramy nośnej
Górną i dolną część ramy nośnej o ustalonej
wysokości całkowitej przymocować 10 śrubami.
Wskazówki
‒ Zwrócić uwagę na prawidłową pozycję dolnej
ramy nośnej. Otwarta strona musi wskazywać w
kierunku elementów obsługi płyty grzewczej.
‒ Poprzez poluzowanie śrub mocujących można
później wypoziomować ramę nośną.
[
[
[
2ELHJRWZDUW\
PP
2ELHJ]DPNQLċW\
PP
[
