Gaggenau AI 230 [45/60] Монтаж обшивки вытяжной трубы
![Gaggenau AI 230 [45/60] Монтаж обшивки вытяжной трубы](/views2/1113431/page45/bg2d.png)
45
Монтаж обшивки вытяжной трубы
m Опасность травм!
Cо стороны острых кромок при установке. При
установке прибора всегда надевайте защитные
перчатки.

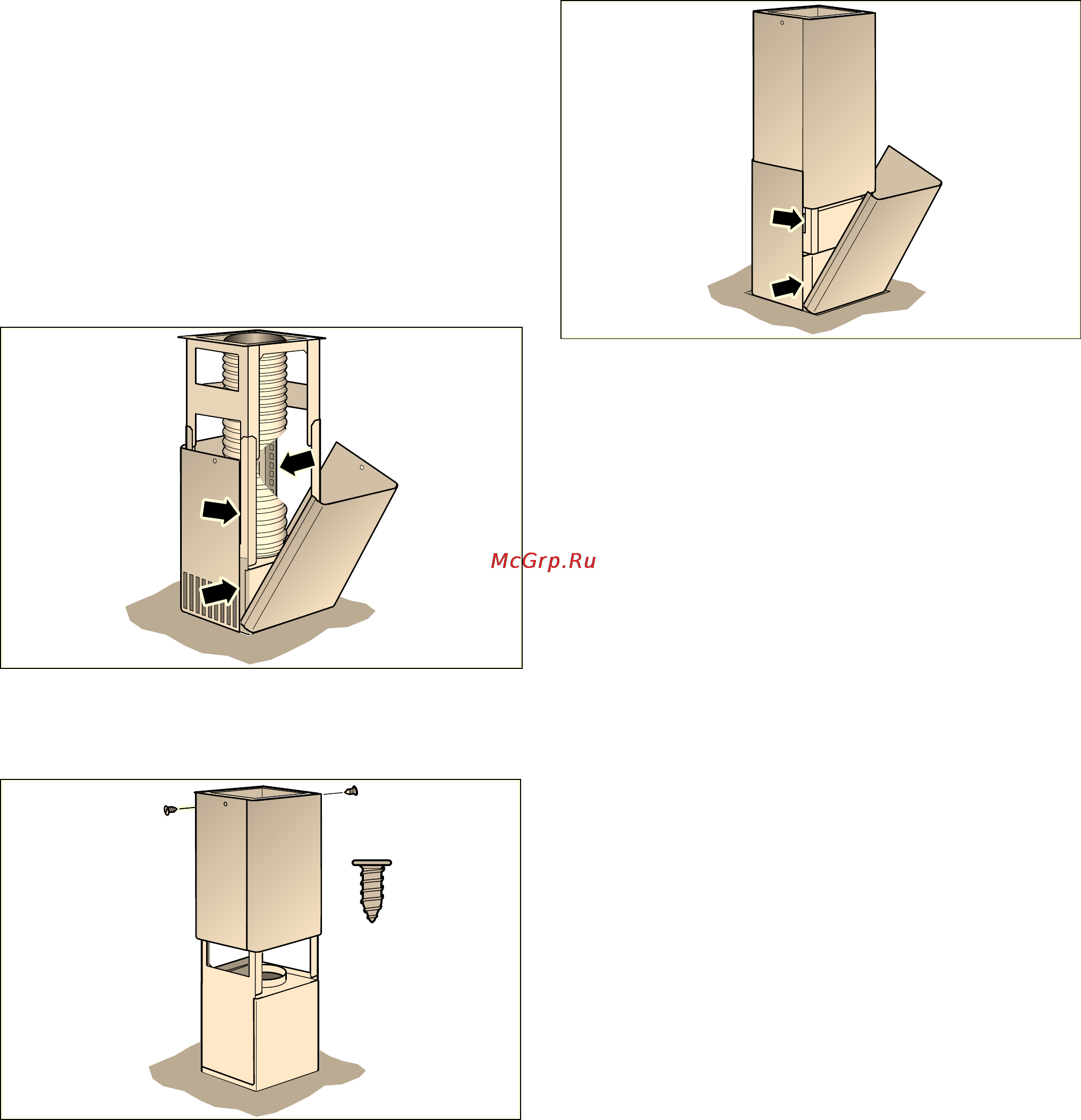

1 Разделите секции обшивки вытяжной трубы.
Для этого удалите клейкую ленту
2 Удалите защитную плёнку с обеих сторон.
3 Установите обе части верхней вытяжной трубы на
приборе и соедините.
Указание: Прорези в верхней вытяжной трубе
должны быть направлены вниз.
4 Продвиньте вверх верхнюю часть вытяжной трубы
и закрепите двумя винтами.
5 Установите нижние части вытяжной трубы и
соедините.
