Hertz HCX 165 [5/24] Tweeter
![Hertz HSK 165 [5/24] Tweeter](/views2/1011240/page5/bg5.png)

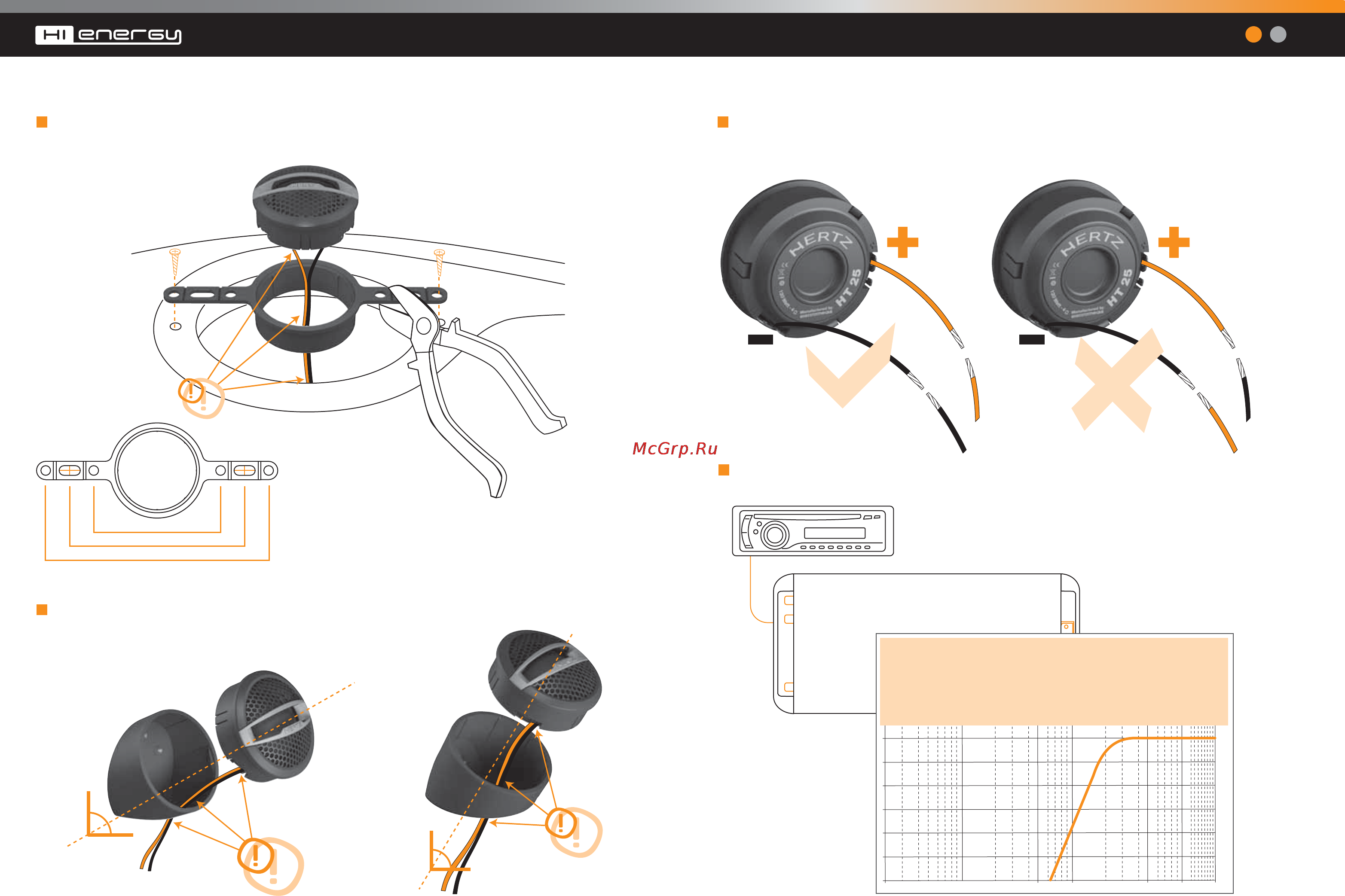

TWEETER
TWEETER
Montaggio in predisposizione / Factory cut-out mounting
Montaggio con supporto inclinato / Wedge mounting
Collegamento / Connecting
Filtraggio / Filtering
60°
30°
66 mm / 2”
5/8
91 mm / 3”
5/8
116 mm / 4”
9/16
Manuale d’uso | Owner’s manual
Minimum filtering:
HT 20: Hi-pass 3.0 kHz @ 12 dB Oct.
HT 25: Hi-pass 2.5 kHz @ 12 dB Oct.
HT 28: Hi-pass 2.0 kHz @ 12 dB Oct.
OK NO
8 9
Esec_Advanced Manual_Hi Energy.1:Advanced Manual Hi energy 29/06/09 09:08 Pagina 8
