Dell Laptop Vostro 3520 Carbon Black ( [38/0] Таблица 2 направляющая антенного кабеля

Действия

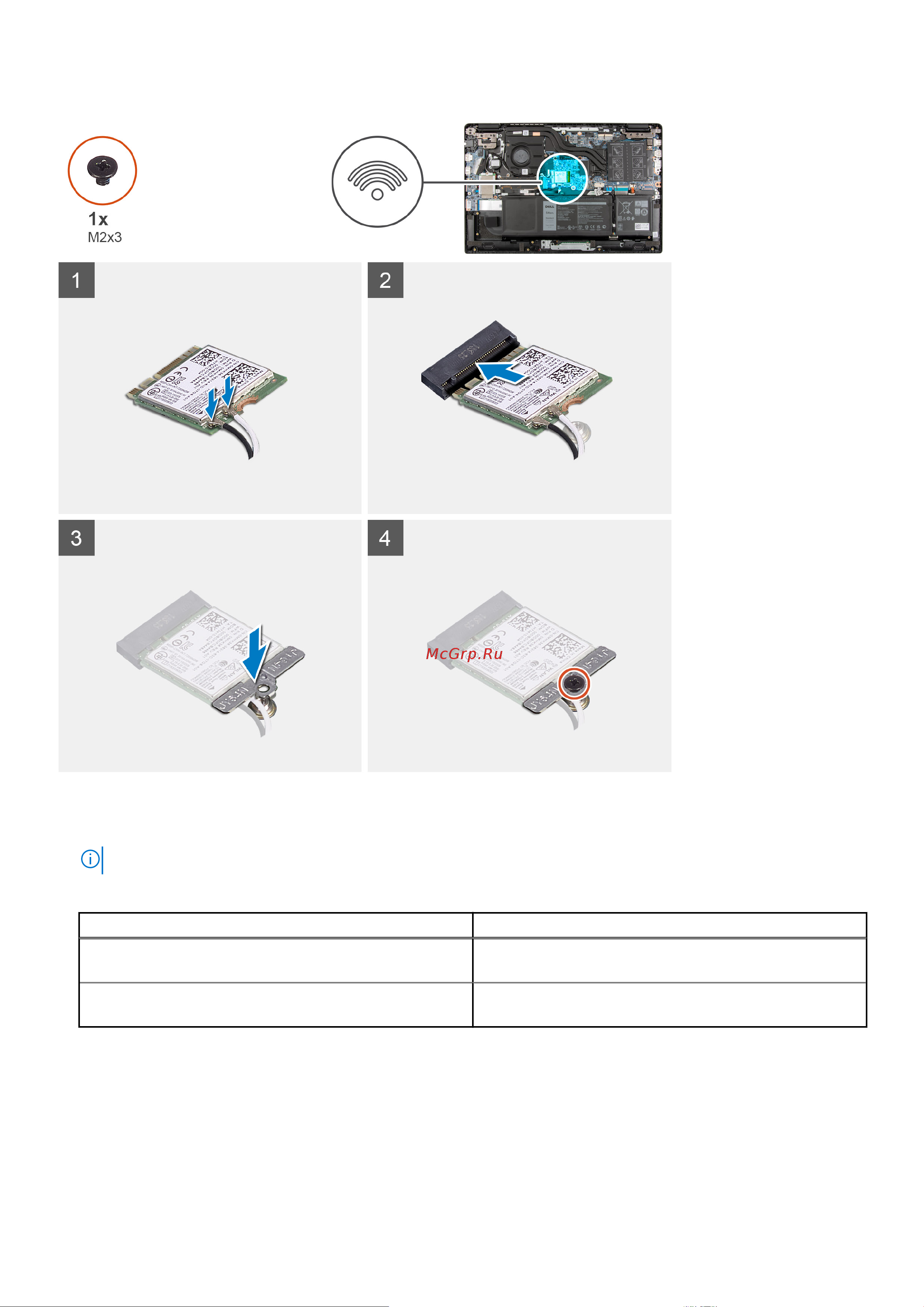

1. Подсоедините два антенных кабеля к разъемам на плате WLAN.

ПРИМЕЧАНИЕ: Разъемы антенных кабелей очень хрупкие, поэтому будьте осторожны при их подсоединении.

Таблица 2. Направляющая антенного кабеля

Цвет кабеля Разъем

Белый кабель (Main) Белый треугольник (△) на модуле WLAN на системной

плате

Черный кабель (Aux) Черный треугольник (▲) на модуле WLAN на системной

плате

2. Совместите выемку на плате WLAN с выступом на разъеме WLAN.

3. Вставьте плату WLAN под углом в соответствующий разъем.

4. Выровняйте держатель платы WLAN и установите на плату WLAN.

5. Вкрутите винт (M2x3), которым скоба платы WLAN крепится к системной плате.

38 Извлечение и установка компонентов
