Действия

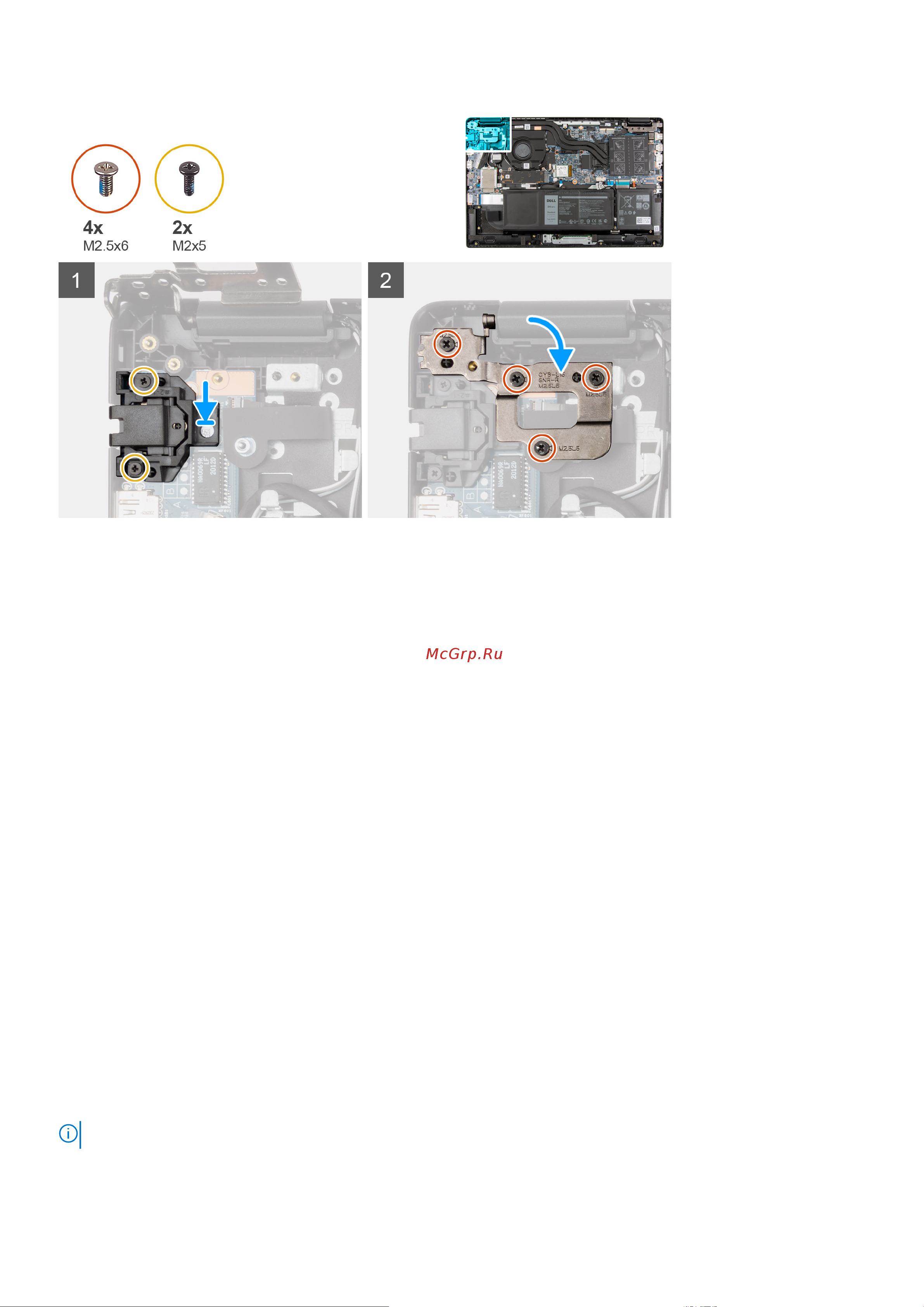

1. Выровняйте порт Ethernet и установите на плату ввода-вывода.

2. Вкрутите два винта (M2x5), которыми порт Ethernet крепится к плате ввода-вывода.

3. Нажмите на шарнир по направлению к опорной панели в сборе.

4. Вкрутите четыре винта (M2.5x6), которыми скоба шарнира крепится к опорной панели в сборе.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).

4. Установите карту microSD.

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Плата ввода-вывода

Снятие платы ввода-вывода

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту microSD.

3. Извлеките лоток для SIM-карты (для систем с поддержкой 4G LTE).

4. Войдите в режим обслуживания.

5. Снимите нижнюю крышку.

6. Извлеките порт Ethernet.

Об этой задаче

ПРИМЕЧАНИЕ:

На следующем рисунке показано расположение платы ввода-вывода и проиллюстрирована процедура извлечения.
