Dell Laptop Vostro 3520 Carbon Black ( [82/0] Установка динамика
![Dell Laptop Vostro 3520 Carbon Black ( [82/0] Установка динамика](/views2/1863527/page82/bg52.png)
Действия
1. Отсоедините кабель динамиков от разъема на системной плате.
2. Извлеките кабель динамиков из направляющих на опорной панели в сборе.
3. Отклейте ленты, приподнимите динамики и извлеките из опорной панели в сборе.
Установка динамика
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

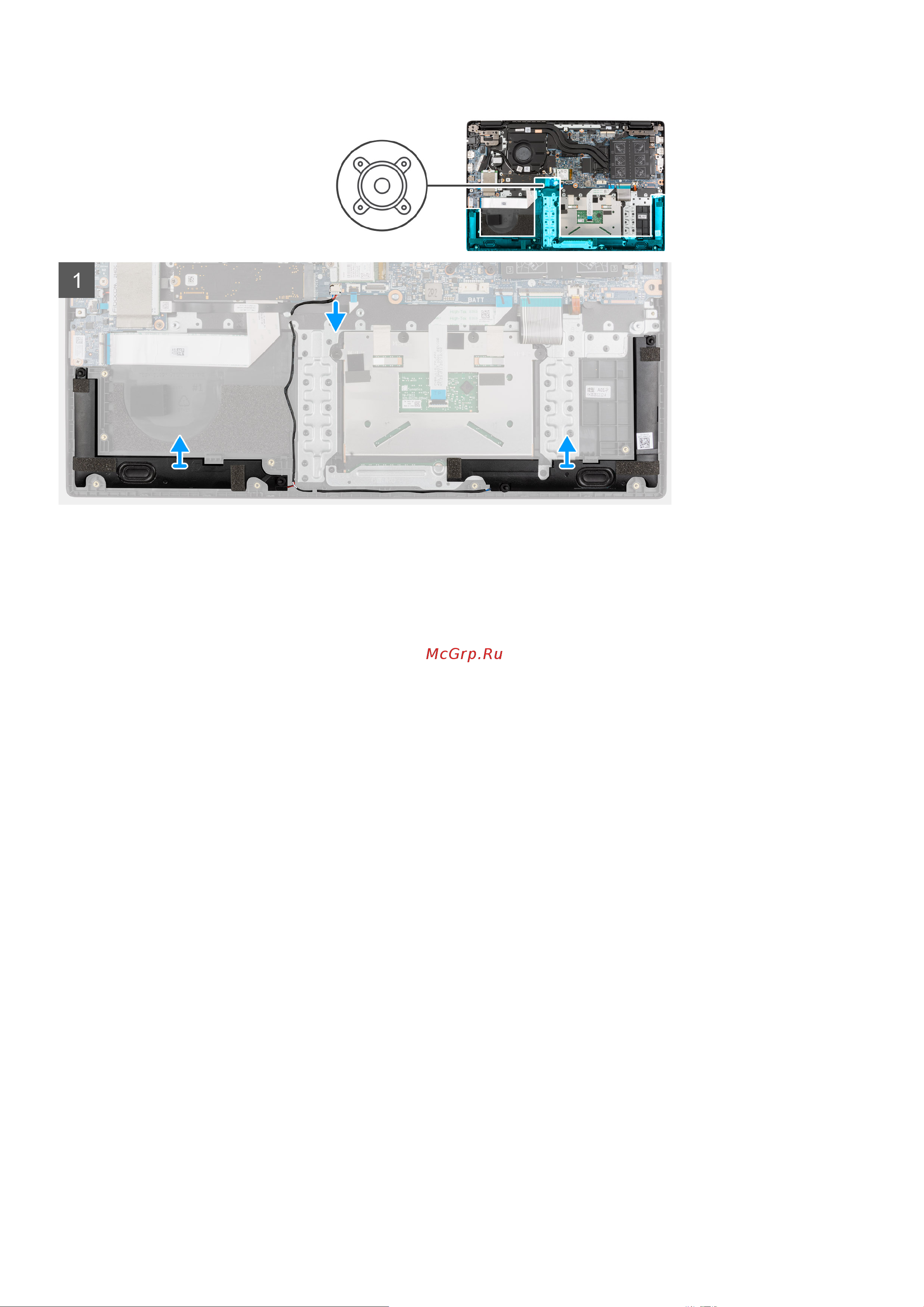

На следующем рисунке показано расположение динамиков и проиллюстрирована процедура установки.
82 Извлечение и установка компонентов
