Dell Laptop Vostro 3520 Carbon Black ( [50/0] Снятие дисплея в сборе

Об этой задаче

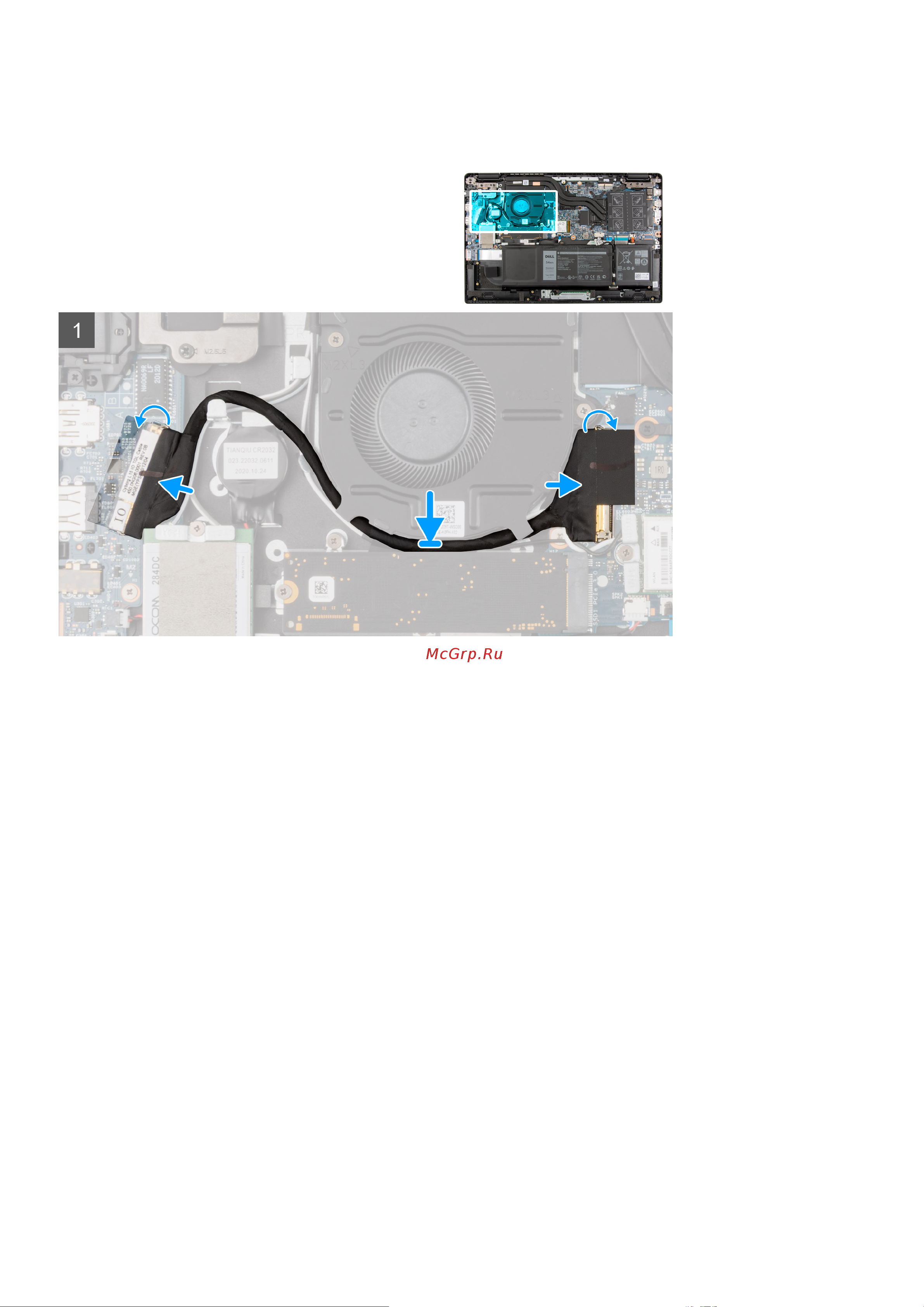

На следующем рисунке показано расположение кабеля ввода-вывода и проиллюстрирована процедура установки.

Действия

1. Проложите кабель ввода-вывода через направляющие и закрепите его с помощью клейкой ленты.

2. Подсоедините кабель ввода-вывода к разъему на системной плате, приклейте ленту и закройте защелку.

3. Подсоедините кабель ввода-вывода к разъему на плате ввода-вывода, приклейте ленту и закройте защелку.

Следующие действия

1. Установите нижнюю крышку.

2. Выйдите из режима обслуживания.

3. Установите карту microSD.

4. Установите лоток для SIM-карты (для систем с поддержкой 4G LTE).

5. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.

Дисплей в сборе

Снятие дисплея в сборе

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту microSD.

3. Извлеките лоток для SIM-карты (для систем с поддержкой 4G LTE).

4. Войдите в режим обслуживания.

5. Снимите нижнюю крышку.

6. Извлеките плату WLAN.

7. Извлеките плату WWAN (для систем с поддержкой 4G LTE).

50 Извлечение и установка компонентов
