Dell Laptop Vostro 3520 Carbon Black ( [49/0] Извлечение кабеля ввода вывода

кабель ввода/вывода

Извлечение кабеля ввода-вывода

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките лоток для SIM-карты (для систем с поддержкой 4G LTE).

3. Войдите в режим обслуживания.

4. Снимите нижнюю крышку.

Об этой задаче

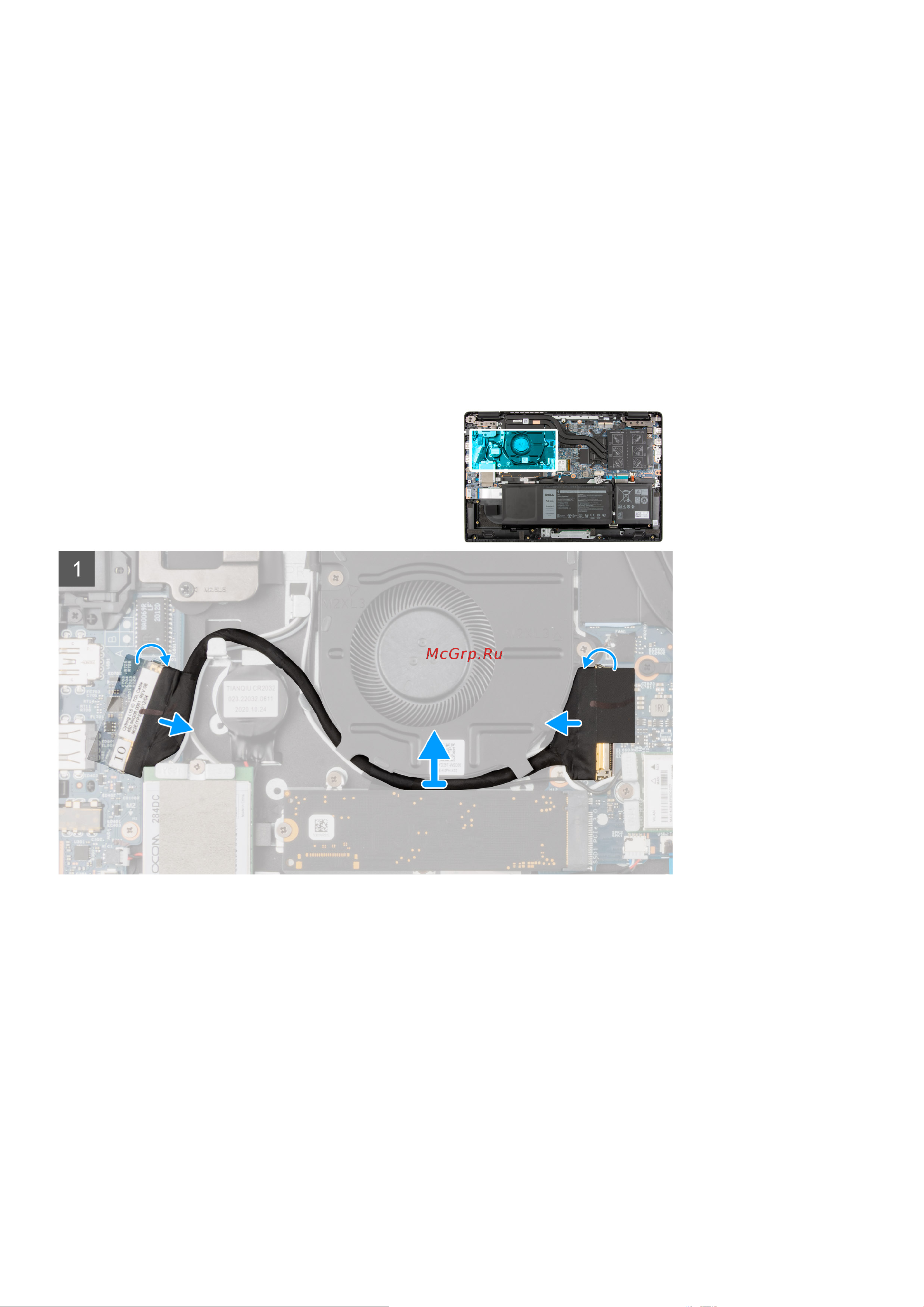

На следующем рисунке показано расположение кабеля ввода-вывода и проиллюстрирована процедура извлечения.

Действия

1. Отклейте ленту, откройте защелку и отсоедините кабель ввода-вывода от разъема на системной плате.

2. Отклейте ленту и извлеките кабель ввода-вывода из направляющих на опорной панели в сборе.

3. Отклейте ленту, откройте защелку и отсоедините кабель ввода-вывода от разъема на плате ввода-вывода.

4. Приподнимите кабель ввода-вывода и извлеките из опорной панели в сборе.

Монтаж кабеля ввода-вывода

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Извлечение и установка компонентов 49
