Dell Laptop Vostro 3520 Carbon Black ( [67/0] Установка платы ввода вывода

Действия

1. Для систем, поставляемых с кнопкой питания: отклейте ленту, откройте защелку и отсоедините кабель кнопки питания

от разъема на плате ввода-вывода.

2. Откройте защелку и отсоедините кабель ввода-вывода от разъема на системной плате.

3. Отсоедините кабель USB и кабель батарейки типа «таблетка» от разъемов на системной плате.

4. Открутите два винта (M2x3), которыми плата ввода-вывода крепится к опорной панели в сборе.

5. Приподнимите плату ввода-вывода и извлеките из опорной панели в сборе.

Установка платы ввода-вывода

Предварительные условия

Если вы заменяете компонент, перед его установкой извлеките существующий компонент.

Об этой задаче

ПРИМЕЧАНИЕ:

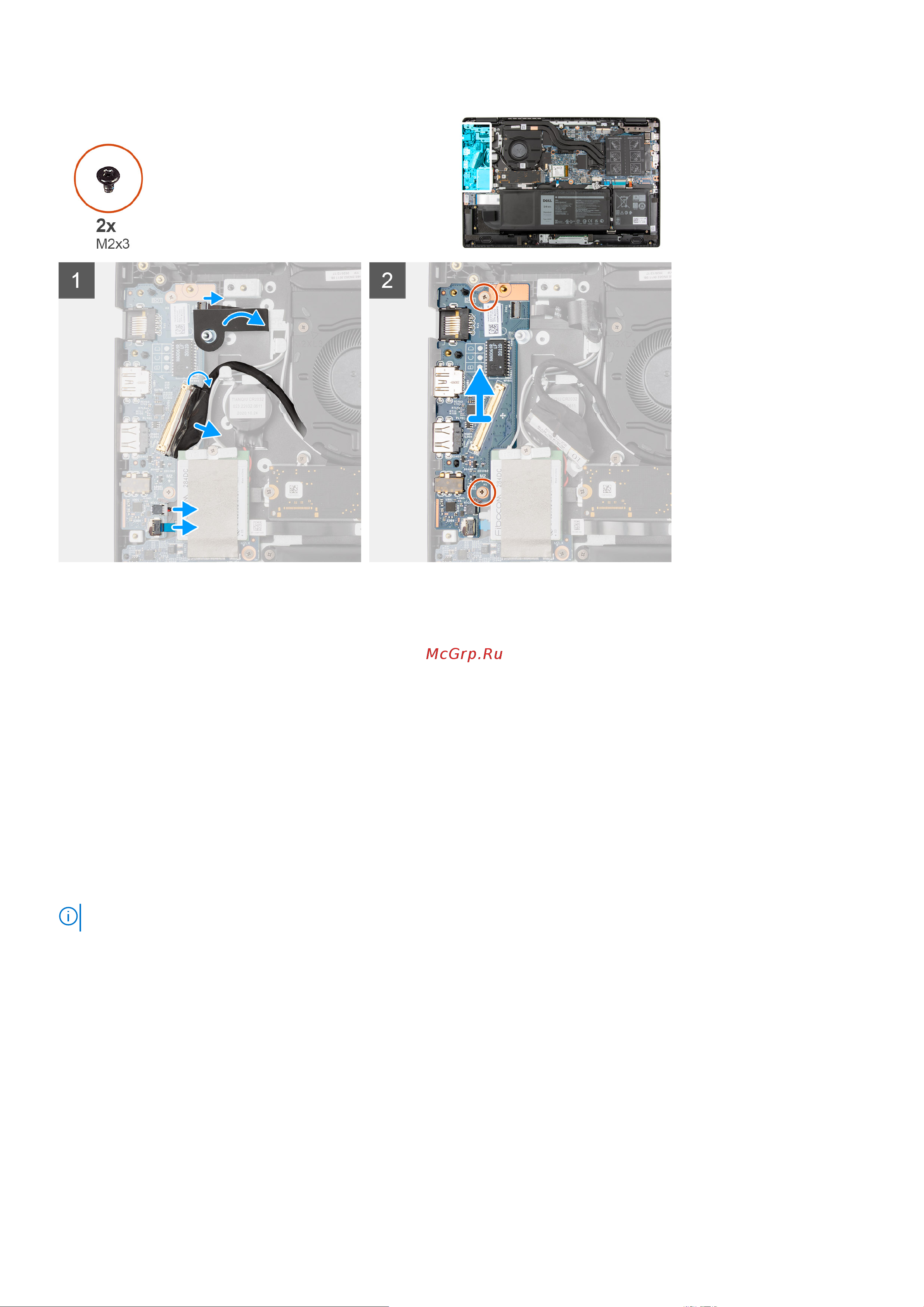

На следующем рисунке показано расположение платы ввода-вывода и проиллюстрирована процедура установки.

Извлечение и установка компонентов 67
