Об этой задаче

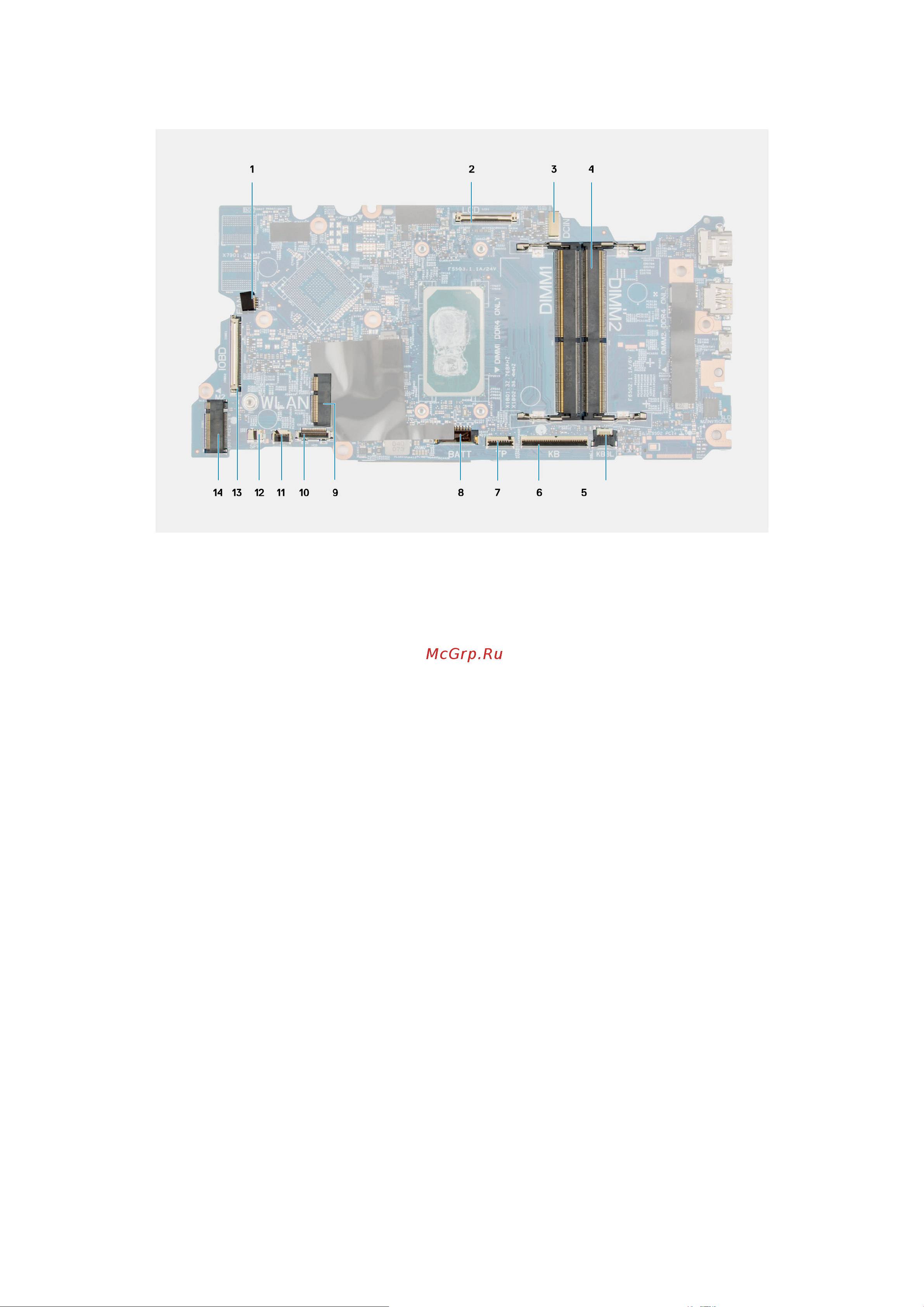

Рисунок 3. Разъемы на системной плате
1. Разъем кабеля системного вентилятора 2. Разъем кабеля дисплея
3. Разъем порта адаптера питания 4. Разъем для модуля памяти
5. Разъем кабеля индикатора подсветки клавиатуры 6. Разъем кабеля клавиатуры
7. Разъем кабеля тачпада 8. Разъем кабеля аккумулятора
9. Разъем платы WLAN 10. Разъем кабеля жесткого диска
11. Разъем кабеля USB 12. Разъем кабеля динамика
13. Разъем кабеля ввода-вывода 14. Разъем твердотельного накопителя M.2
Извлечение и установка компонентов 77
