–11–

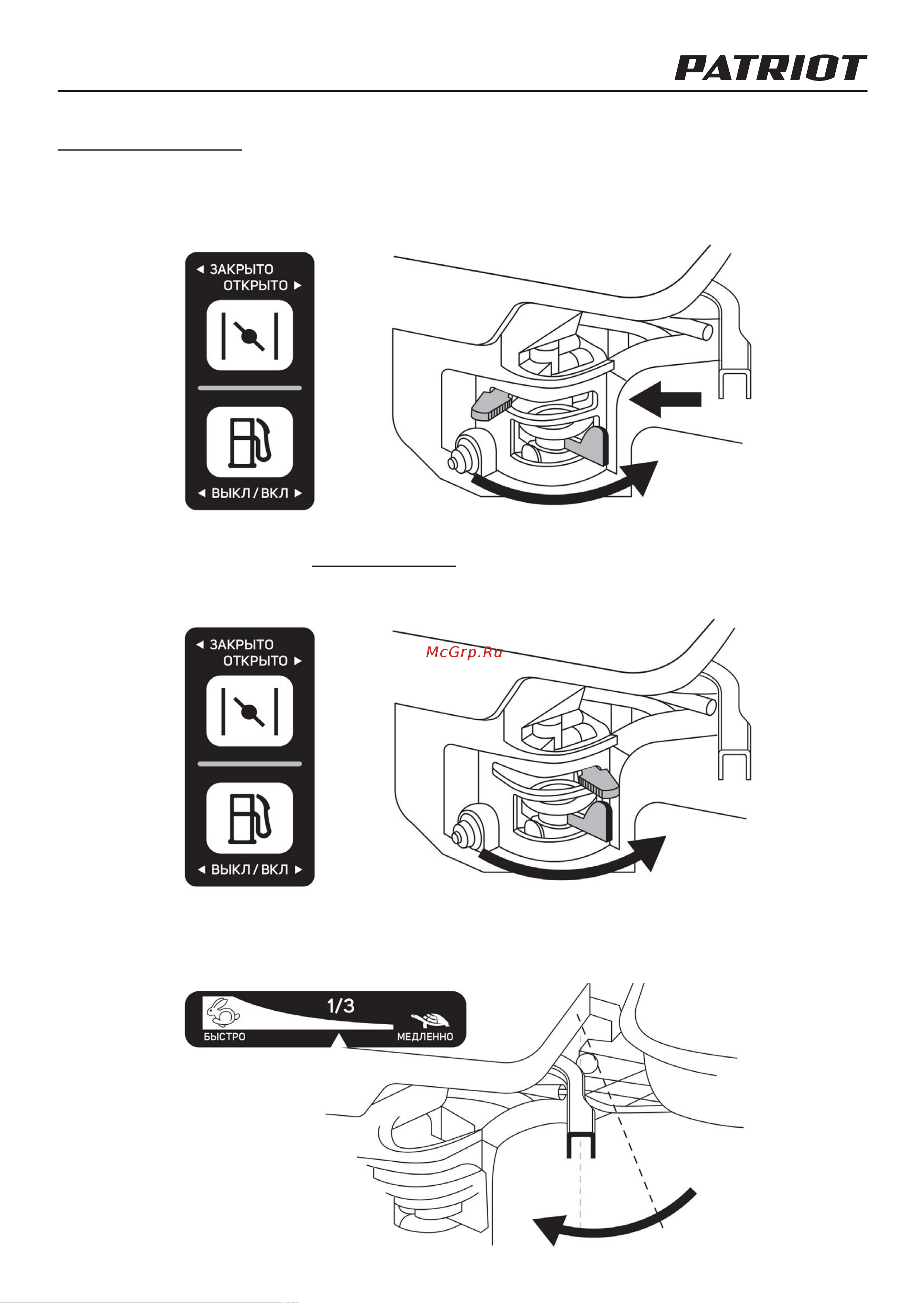

Запуск двигателя
• Переместите рукоять топливного клапана в положение «ON» (ВКЛ).
• Передвиньте рычаг воздушной заслонки в положение «CLOSED» (ЗАКРЫТО).
• Для повторного запуска горячего двигателя оставьте рычаг воздушной заслонки в положении
«OPEN» (ОТКРЫТО).
• Сдвиньте рычаг газа на двигателе или на руле от положения «MIN» (МИН), приблизительно, на 1/3
хода в направлении положения «MAX» (МАКС).
РИС. 2
РИС. 3
РИС. 4
Топливный кран
Воздушная
заслонка
Рычаг газа на двигателе
