–16–

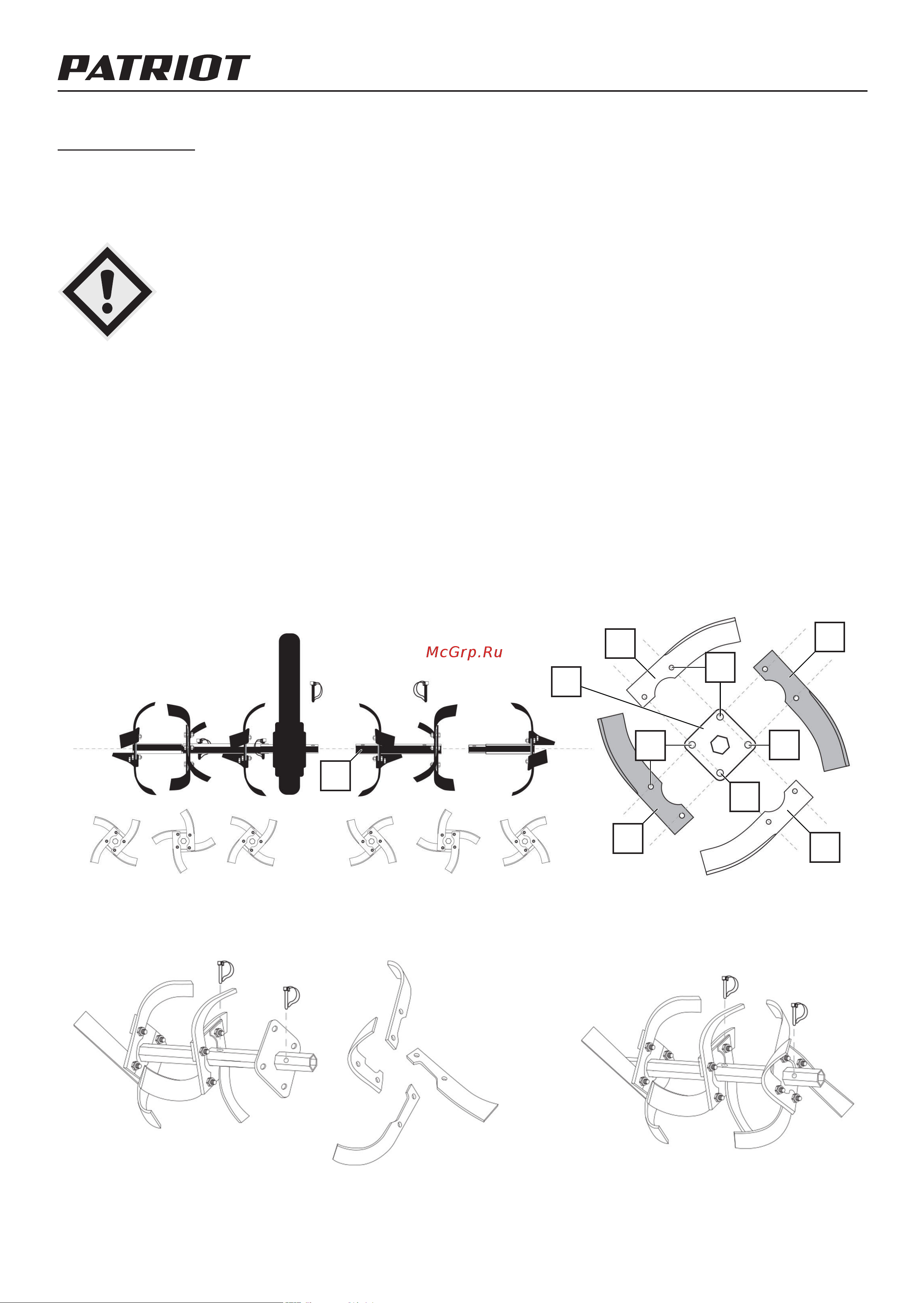

Сборка фрез
• Распакуйте коробку с фрезами и соберите их как показано на рисунках ниже. Фрезы имеют марки-
ровку R и L.
• Приложите нож фрезы 1 на квадрат втулки 4, совместив отверстие 3, приложите фрезу 5 с обратной
стороны квадрата втулки 4, закрепите в отверстии болтом и зафиксируйте его гайкой с шайбой.
Приложите фрезу 7 и совместите отверстие 6, закрепите в отверстии болтом и зафиксируйте его
гайкой с шайбой. Приложите фрезу 9, совместите отверстия 8 и 2, закрепите в отверстии болтом и
зафиксируйте его гайкой с шайбой.
• Установите блоки фрез на мотоблок таким образом, чтобы при движении мотоблока вперед острые
кромки ножей были направлены по ходу вращения выходного вала редуктора. Совместите отвер-
стия 11 во втулке блоков фрез и выходного вала редуктора, вставьте стопоры и зафиксируйте их.
ВНИМАНИЕ! Ножи первого ряда фрез со стороны редуктора
крепите на дальнюю сторону квадрата, что бы исключить
задевание фрез за корпус редуктора.
РИС. 14
РИС. 15
3
1
11
5
6
7
7
8
2
4
