–15–
• Отрегулируйте тросы привода. Для этого необходимо расконтрить гайку и добиться оптимального
натяжения тросов. Оптимальной регулировкой троса является начало движения мотоблока при
нажатом рычаге сцепления на 1/3.
• Установите крепление сошника и сам сошник. Закрепите с помощью крепежных «пальцев».
• Установите заднюю планку крепления крыльев с левой и правой стороны (если не установлены) и
закрепите на ней заднюю часть крыльев с помощью болтов.
• Переднюю часть крыльев закрепите с помощью болтов к раме.

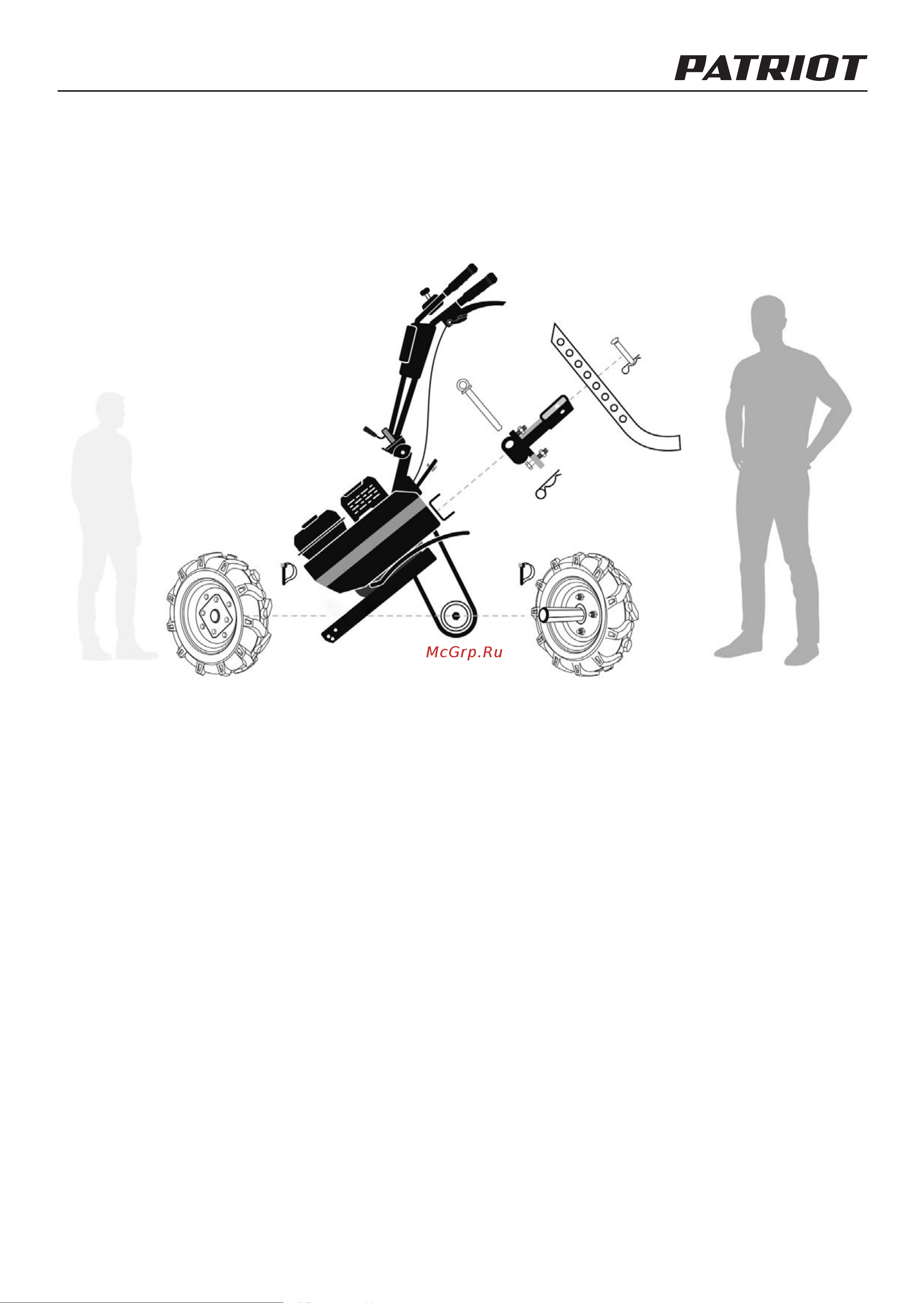

РИС. 13
