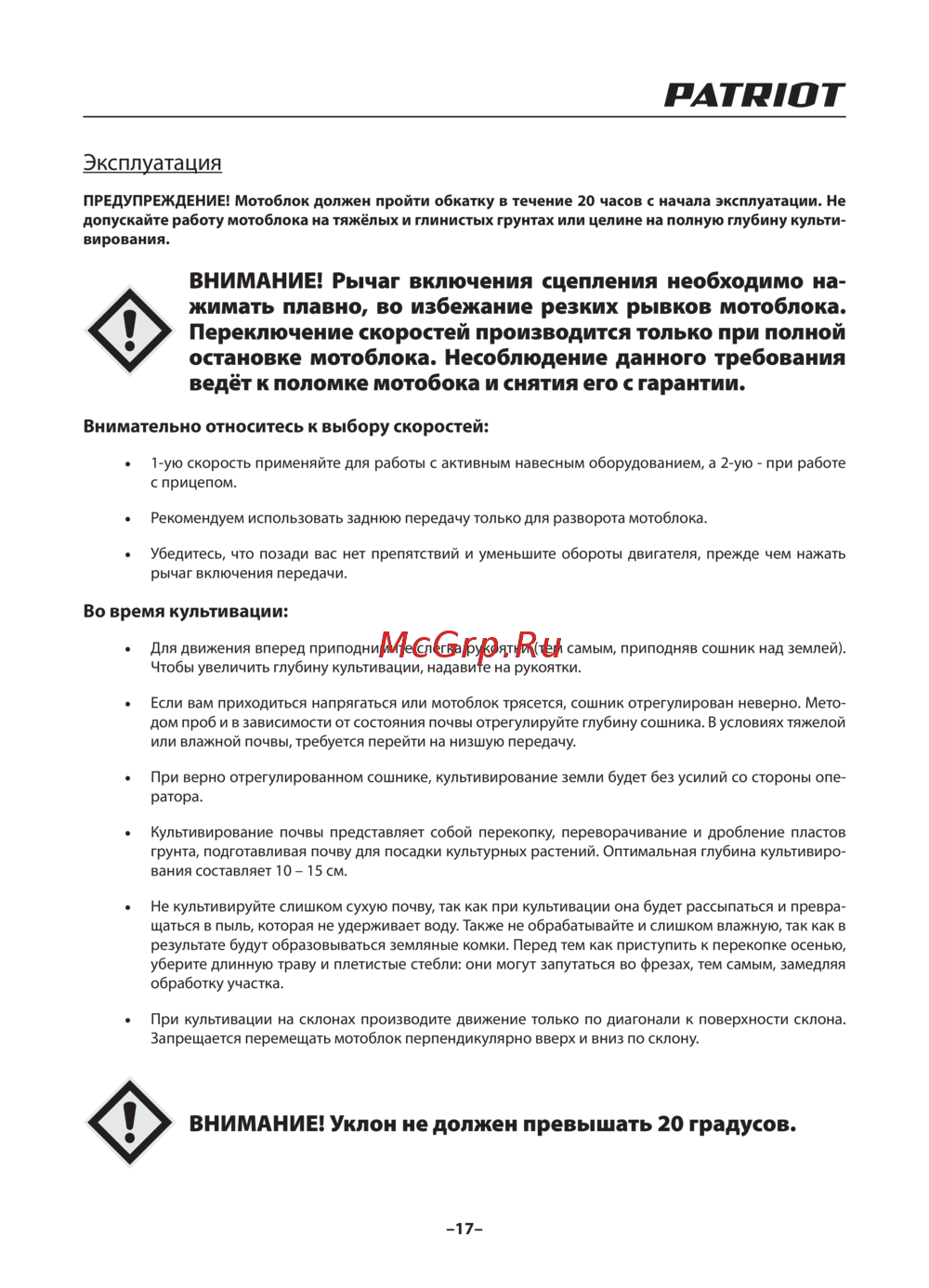

–17–
Эксплуатация
ПРЕДУПРЕЖДЕНИЕ! Мотоблок должен пройти обкатку в течение 20 часов с начала эксплуатации. Не
допускайте работу мотоблока на тяжёлых и глинистых грунтах или целине на полную глубину культи-
вирования.
Внимательно относитесь к выбору скоростей:
• 1-ую скорость применяйте для работы с активным навесным оборудованием, а 2-ую - при работе
с прицепом.
• Рекомендуем использовать заднюю передачу только для разворота мотоблока.
• Убедитесь, что позади вас нет препятствий и уменьшите обороты двигателя, прежде чем нажать
рычаг включения передачи.
Во время культивации:
• Для движения вперед приподнимите слегка рукоятки (тем самым, приподняв сошник над землей).
Чтобы увеличить глубину культивации, надавите на рукоятки.
• Если вам приходиться напрягаться или мотоблок трясется, сошник отрегулирован неверно. Мето-
дом проб и в зависимости от состояния почвы отрегулируйте глубину сошника. В условиях тяжелой
или влажной почвы, требуется перейти на низшую передачу.
• При верно отрегулированном сошнике, культивирование земли будет без усилий со стороны опе-
ратора.
• Культивирование почвы представляет собой перекопку, переворачивание и дробление пластов
грунта, подготавливая почву для посадки культурных растений. Оптимальная глубина культивиро-
вания составляет 10 – 15 см.
• Не культивируйте слишком сухую почву, так как при культивации она будет рассыпаться и превра-
щаться в пыль, которая не удерживает воду. Также не обрабатывайте и слишком влажную, так как в
результате будут образовываться земляные комки. Перед тем как приступить к перекопке осенью,
уберите длинную траву и плетистые стебли: они могут запутаться во фрезах, тем самым, замедляя
обработку участка.
• При культивации на склонах производите движение только по диагонали к поверхности склона.
Запрещается перемещать мотоблок перпендикулярно вверх и вниз по склону.
ВНИМАНИЕ! Рычаг включения сцепления необходимо на-
жимать плавно, во избежание резких рывков мотоблока.
Переключение скоростей производится только при полной
остановке мотоблока. Несоблюдение данного требования
ведёт к поломке мотобока и снятия его с гарантии.
ВНИМАНИЕ! Уклон не должен превышать 20 градусов.
