Patriot КАЛУГА М,пониженная 4вперед/2назад (440107011) [27/0] Порядок обслуживания фильтра с бумажным фильтрующим элементом
![Patriot КАЛУГА М 440107011 [27/40] Порядок обслуживания фильтра с бумажным фильтрующим элементом](/views2/1885210/page27/bg1b.png)
–27–
Порядок обслуживания фильтра с бумажным фильтрующим элементом:
• Отвинтите барашковую гайку, снимите крышку фильтра, пористый и бумажный фильтрующие эле-
менты.
• Промойте в водном растворе бытового моющего средства или воспользуйтесь пылесосом для
очистки пористого фильтрующего элемента. Отожмите и высушите. Промывайте его каждые 50 ча-
сов работы или еженедельно.
• Очистите бумажный фильтрующий элемент легким постукиванием, или при помощи пылесоса или
промойте в воде, а потом высушите. Предохраняйте его от попадания масла. Очищайте бумажный
фильтрующий элемент каждые 50 часов, а через каждые 200 часов работы замените.

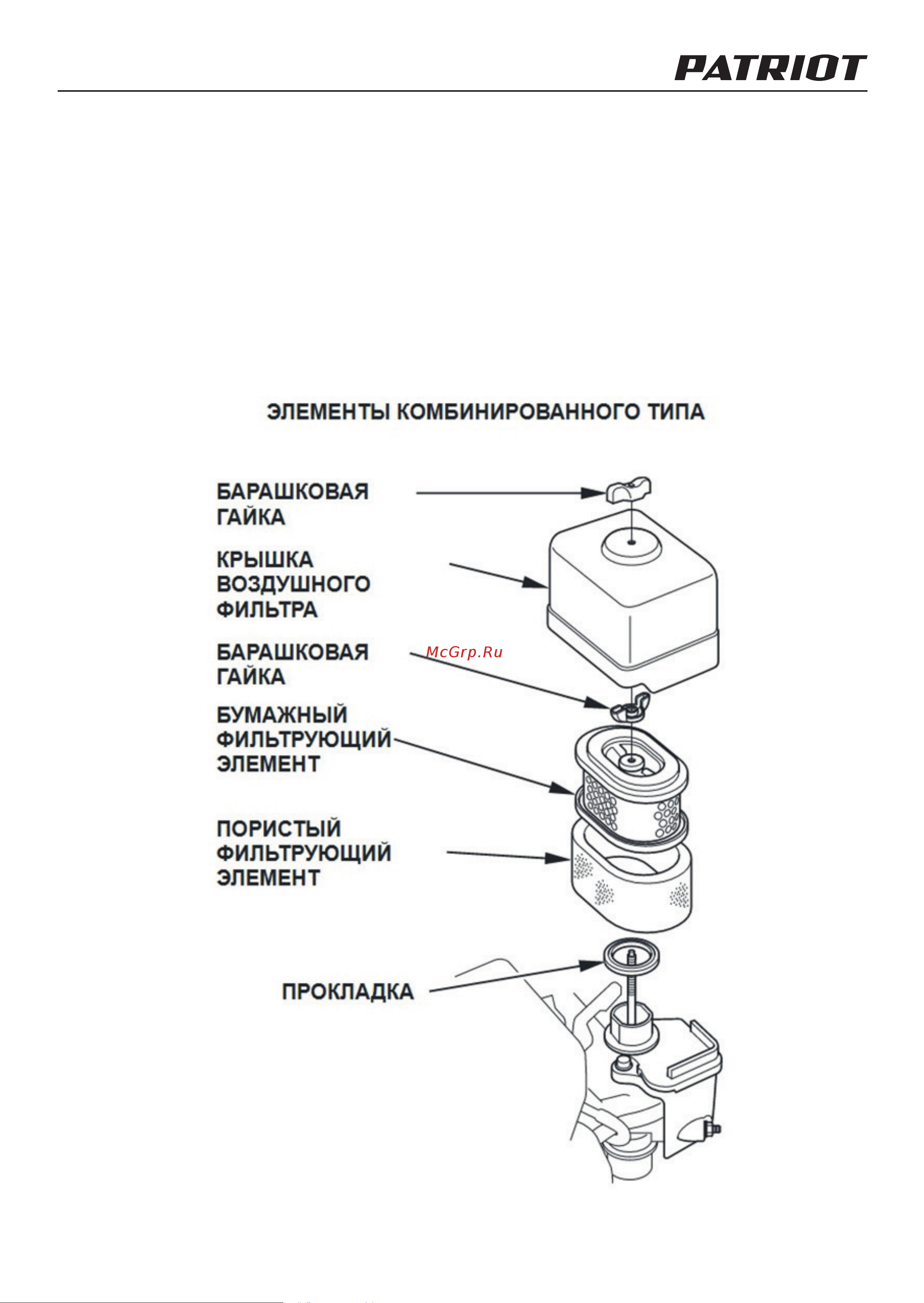

РИС. 31
