–21–

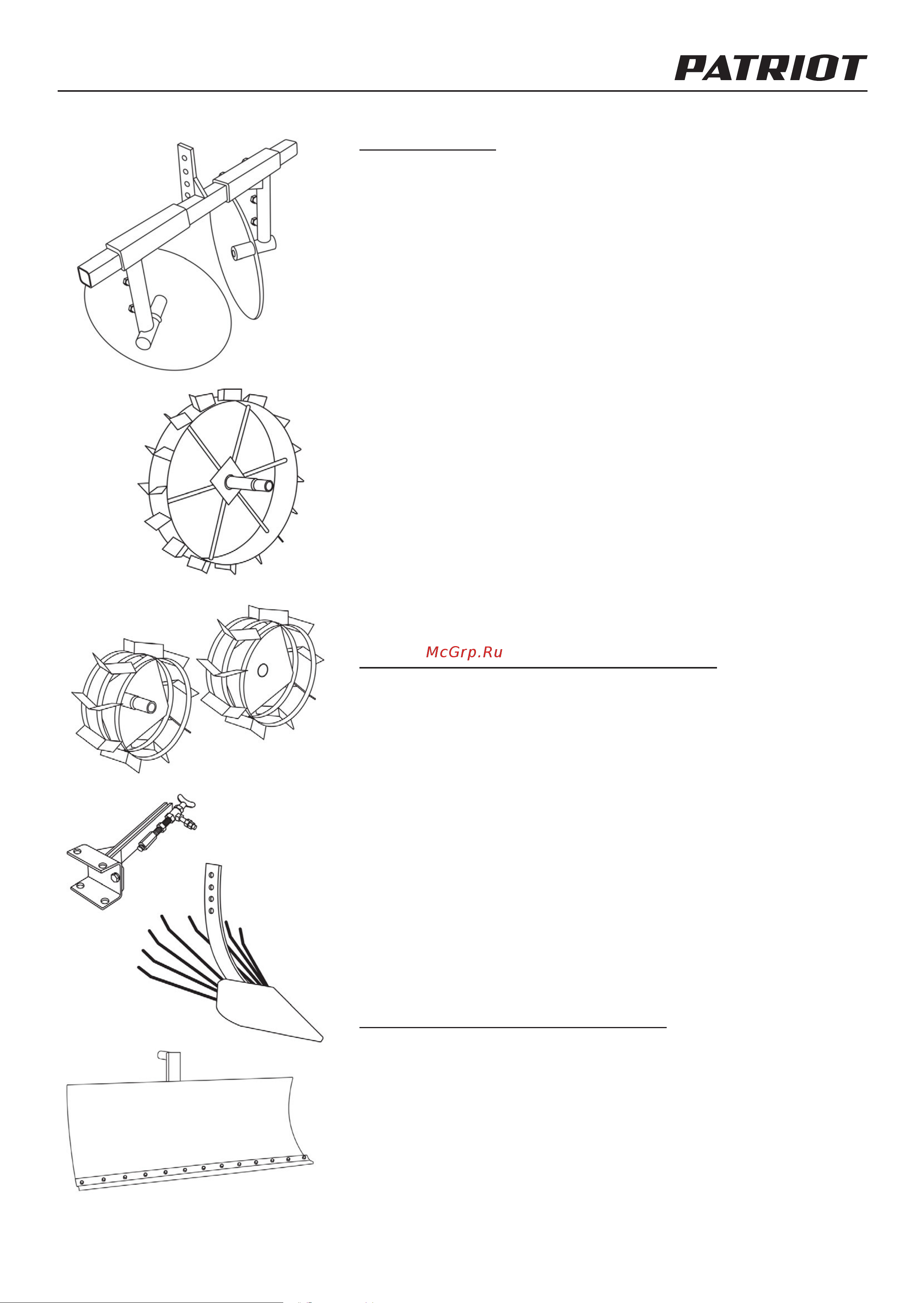

Окучивание.
Для проведения работ по окучиванию картофеля, капусты и других
культур, требующих этого технологического мероприятия, необхо-
димо дополнительно приобрести:
• регулируемый окучник (ОКД 700.625.17)
• комплект грунтозацепов нужного диаметра.
Окучивание лучше производить в три этапа. Установите на мотоблок
грунтозацепы и окучник (ОКД 700.625.17). Диски расположите таким
образом, чтобы промежуток между нижними их точками был равен
ширине между рядами (при этом ширина колеи от колёс мотобло-
ка также равна ширине между рядами), чтобы окучник не тянуло в
бок, установите одинаковые углы поворота дисков путем поворотов
талрепов.
• Первое окучивание следует проводить в самые ранние сроки
после обозначения рядков посадок.
• Через несколько дней проведите второе окучивание.
• Третье и окончательное окучивание производите, когда кусты
вырастут до 30 см.
Копка картофеля и корнеплодов.
Для проведения работ по выкапыванию корнеплодов необходимо
дополнительно приобрести:
• картофелевыкапыватель (КВ 550.445.5),
• металлические колёса грунтозацепы (ГРЗ 400.180. или большего
диаметра)
• сцепку универсальную (СЦ 120.320.4).
Установите данное оборудование на мотоблок. Во время прове-
дения работ мотоблок подводите к ряду так, чтобы металлические
колёса шли по междурядью, а картофелекопалка - по центру ряда.
Регулируя наклон картофелекопалки, добейтесь необходимой глу-
бины борозды.
Работа со снежным отвалом.
Для проведения работ по очистке территории от снега или при пла-
нировании участка необходимо дополнительно приобрести отвал
снежный ОС 100 для мотоблока.
РИС. 21
РИС. 22
РИС. 23
РИС. 25
РИС. 26
РИС. 24
