Проверка и замена масла в двигателе
Проверка уровня масла в двигателе.
• Проверку уровня масла в двигателе проводите при неработающем двигателе. Установите мотоблок
на ровную (горизонтальную) поверхность.
• Снимите крышку/щуп маслоналивной горловины и протрите его
• Вставьте крышку/щуп маслоналивной горловины для измерения уровня масла в горловину масля-
ного фильтра, как показано на рисунке, но не проворачивайте его в ней, затем выньте щуп и про-
верьте уровень масла.
• Если уровень масла оказывается вблизи или ниже минимальной отметки на щупе, долейте реко-
мендуемое масло (см. пункт 5) до уровня верхней метки (нижний край маслоналивного отверстия).
Не переливайте выше уровня.
• Установите на место крышку/щуп маслоналивной горловины.
ВНИМАНИЕ! Работа двигателя с пониженным уровнем масла
может привести к повреждению двигателя. Данный тип по-
вреждений не является гарантийным случаем.

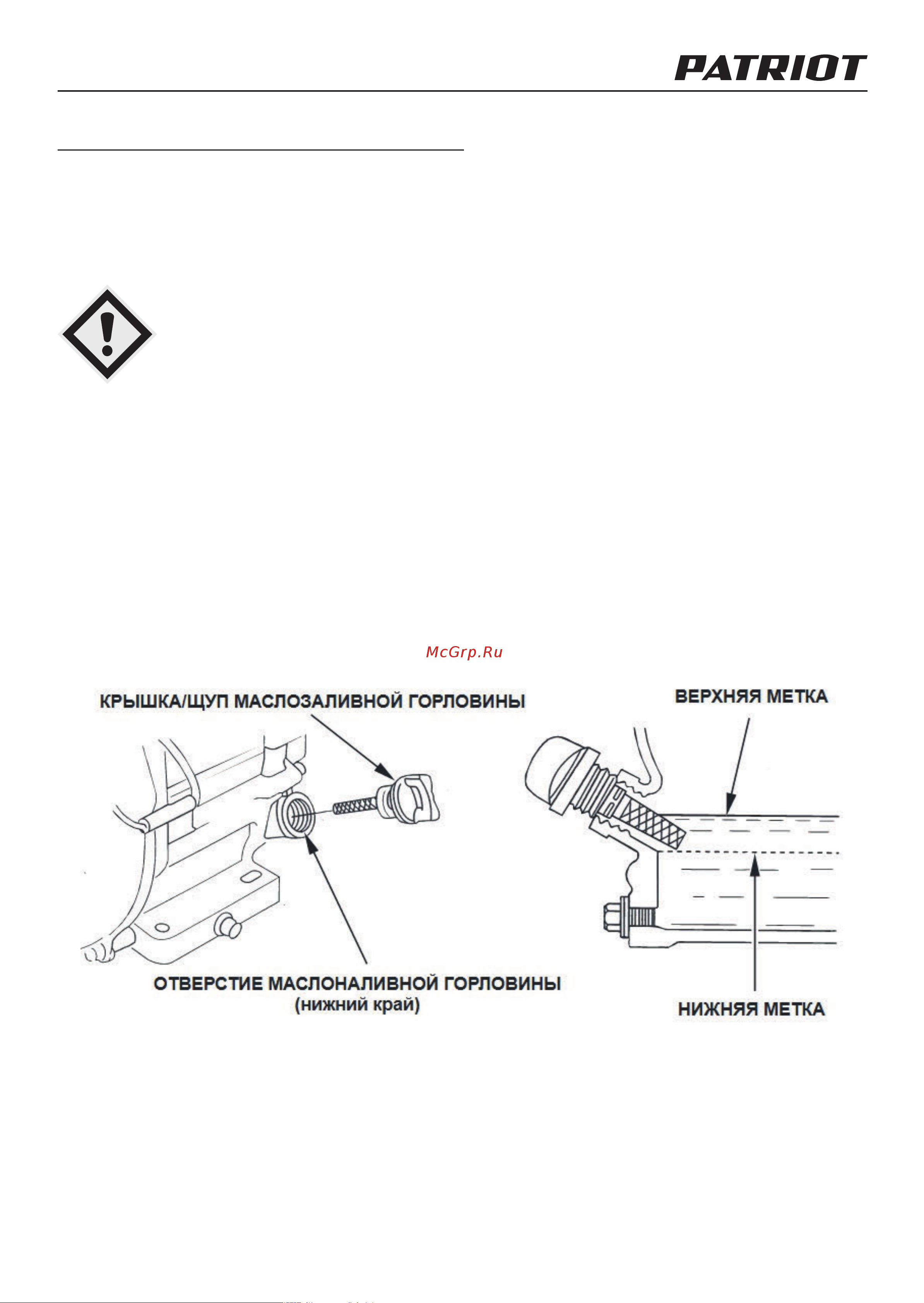

РИС. 27
