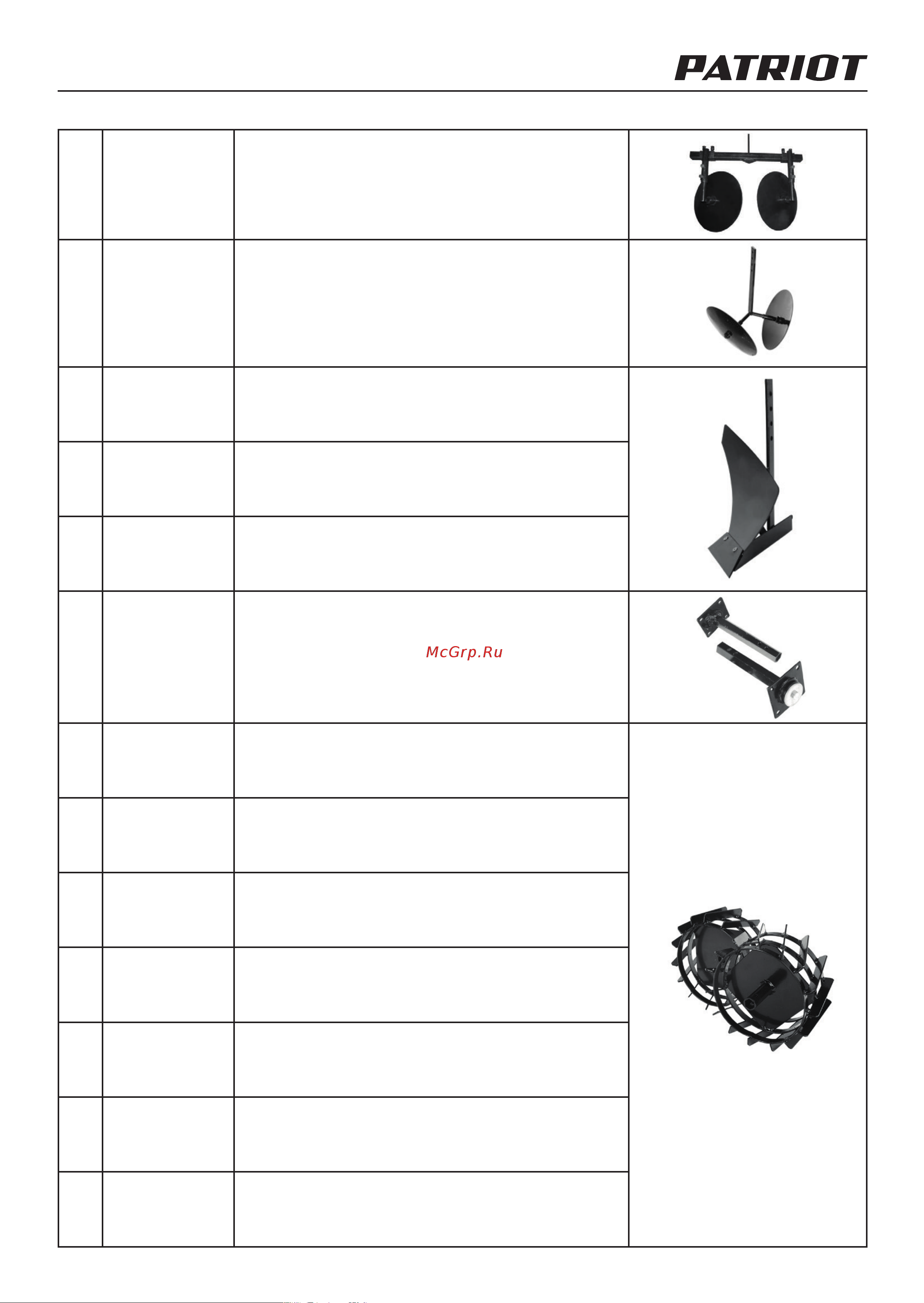

–35–
12. 490 00 1035 Окучник дисковый ОКД 700.625.17 раздвижной
13. 490 00 1040 Окучник дисковый ОКД 450.630.9
14. 490 00 1030
Плуг ПЛ 255.400.31
Ширина лемеха 255 мм
Высота 400 мм
15. 490 00 1031
Плуг ПЛ 355.455.220.5
Ширина лемеха 355 мм
Высота 455 мм
16. 490 00 1737
Плуг ПЛ 255.567.316.6
Ширина лемеха 255 мм
Высота 567 мм
17. 490 00 1650
Ступица AX 23
подвижная на шестигранную ось 23 мм
длина втулки 250 мм
18. 490 00 1070
Грунтозацепы ГР3 400.180.д30
Диаметр 400 мм
Ширина 180 мм
19. 490 00 1065
Грунтозацепы ГР3 460.180
Диаметр 460 мм
Ширина 180 мм
20. 490 00 1075
Грунтозацепы ГР1 685.12 для окучивания
Диаметр 685 мм
Ширина 125 мм
21. 490 00 1175
Грунтозацепы ГР1 680.13 для окучивания
Диаметр 680 мм
Ширина 130 мм
22. 490 00 1180
Грунтозацепы ГР3 500.200.д30 усиленные
Диаметр 500 мм
Ширина 200 мм
23. 490 00 1080
Грунтозацепы ГР3 480.190.д30 усиленные
Диаметр 480 мм
Ширина 190 мм
24. 490 00 1083
Грунтозацепы ГР3 590.130.23
Диаметр 590 мм
Ширина130 мм
