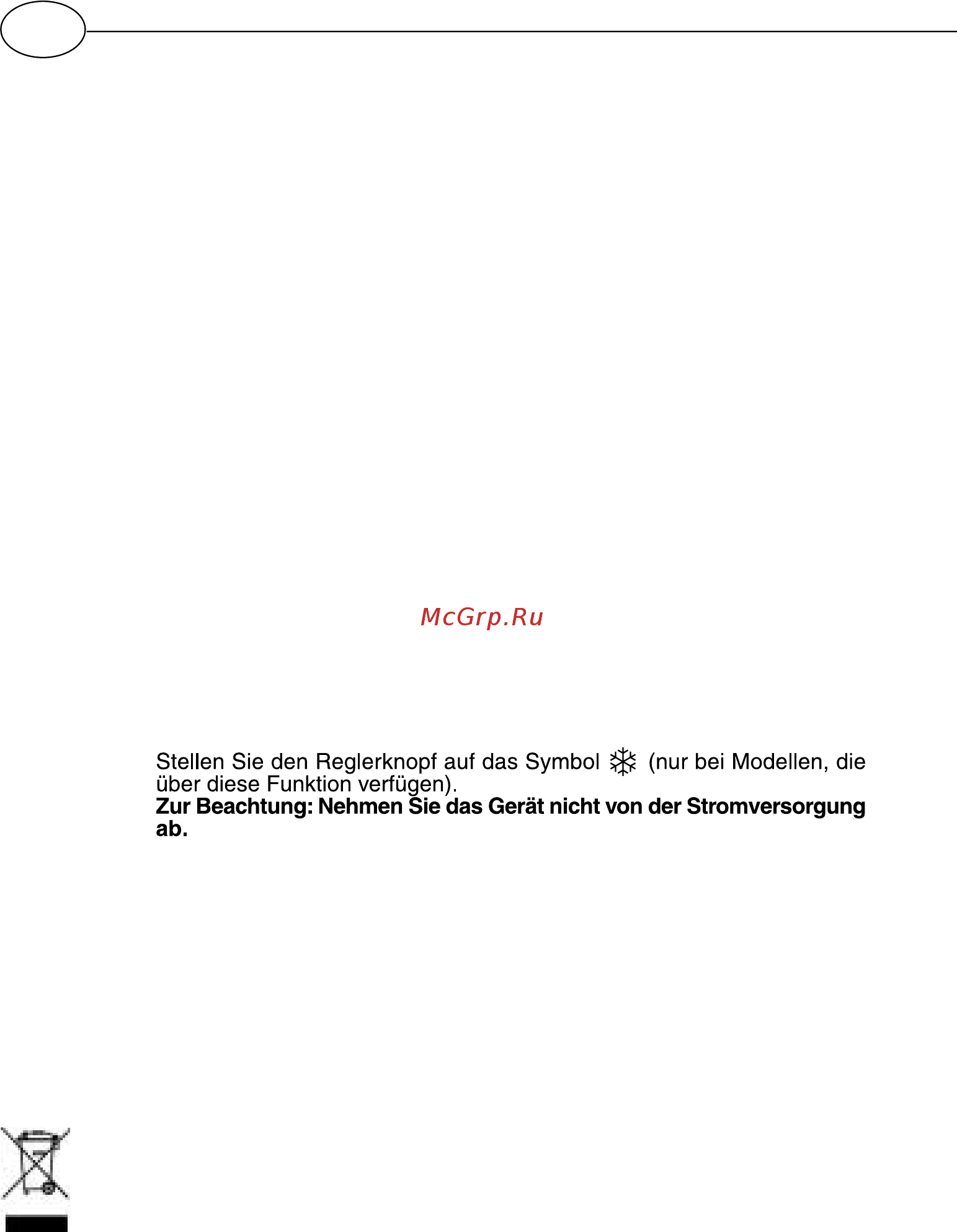

2 Wenn das Gerät Warmwasser produziert und sich das Lämpchen nicht einschaltet ist es möglich daß nur das Lämpchen unterbrochen ist Zum Austausch des Kontrollämpchens das Thermostat ausbauen indem man die zwei Befestigungsschrauben abschraubt die Verbindungsstecker L Abb 5 abstecken das Lämpchen P aus ihrem Sitz im Thermostat herausnehmen das neue Lämpchen einsetzen und das Thermostat wieder einbauen 3 Um eine optimale Betriebweise des galvanischen Schutzsystem des Boilers zu gewährleisten darf die bleibende Härte des Wasser 12 fH nicht unterschreiten Während des normalen Betribs des Gerätes können die Wasseranschlüsse warm werden Bedienungsanleitung Verbraucher Einschalten Wie gesagt wird das Gerät eingeschaltet indem man den Schalter F Abb 7 von der Stellung O in die Stellung I bringt Um das Gerät mit Strom zu versorgen drehen Sie bei Modellen ohne Schalter den Reglerknopf im Uhrzeigersinn Das Kontrollämpchen ist nur während der Aufwärmphase angeschaltet Das Thermostat schaltet automatisch beim Erreichen der vorgewählten Betriebstemperatur den Widerstand ab Betriebstemperatureinstellung Die Temperatureinstellung erfolgt durch Drehung des Drehknopfs M Abb 7 der sich auf der Vorderseite der Haube befindet Uhrzeigersinn Temperaturerhöhung gegen den Uhrzeigersinn Temperaturabsenkung Die Stellung E entspricht der idealen Betriebsstemperatur 55 60 C Diese Temperatur ermöglicht eine optimale Leistung des Geräts eine deutliche Energieersparnis und eine höhere Lebensdauer des Wassererhitzers Frostschutz Stellen Sie den Reglerknopf auf das Symbol nur bei Modellen die funktion über diese Funktion verfügen Zur Beachtung Nehmen Sie das Gerät nicht von der Stromversorgung ab Das Gerät entspricht den Bestimmungen der EG Richtlinien EMC 89 336 in Bezug auf elektromagnetische Verträglichkeit ACHTUNG In Ländern die die europäische Norm EN 1487 2000 anerkannt haben entspricht die eventuell mitgelieferte Überdruckschutzvorrichtung nicht den nationalen Vorschriften Die den Vorschriften entsprechende Schutzvorrichtung muss einen Maximaldruck von 0 7 MPa 7 bar erreichen und mindestens über folgende Teile verfügen Absperrhahn Rückschlagventil Rückschalgventil Kontrollvorrichtung Sicherheitsventil WasserlastAbsperrvorrichtung Dieses Produkt entspricht der EU Richtlinie 2002 96 EG Das Symbol der durchgestrichenen Mülltonne welches am Produkt angebracht ist bedeutet daß das Z 2 Pro dukt am Ende seines Lebenszyklus separat behandelt werden muss Es muss in eigens dafür H x vorgesehenen Sammelstellen zurückgebracht werden oder es kann im Falles des Erwerbs eines entsprechenden neuen Gerätes beim Händler zurückgegeben werden Der Endkunde ist dafür verantwortlich dass das Produkt zu einer entsprechenden Sammelstelle zurückgegeben wi rd Die gezielte Sammlung der Produkte trägt dazu bei die nicht mehr benutzten Produkte der Wiederverwertung zu zuführen und eine umweltfreundliche Entsorgung zu gewährleisten Dies hilft negative Ein fl üsse auf Ihre Gesundheit und die Umwelt zu verringern und es ermöglicht eine Wiederverwertung der Rohstoffe Für detaillierte Informationen über das Elektro Altgeräte Sammlung System wertlen Sie sich bitte an Ihren kommunalen Entsorgungsbetrieb oder an Ihren Händler 22
