Gigabyte GA-P55-US3L (REV. 2.3) [21/26] F_audio разъем фронтальной аудиопанели
![Gigabyte GA-P55-US3L (REV. 2.3) [21/26] F_audio разъем фронтальной аудиопанели](/views2/1115242/page21/bg15.png)

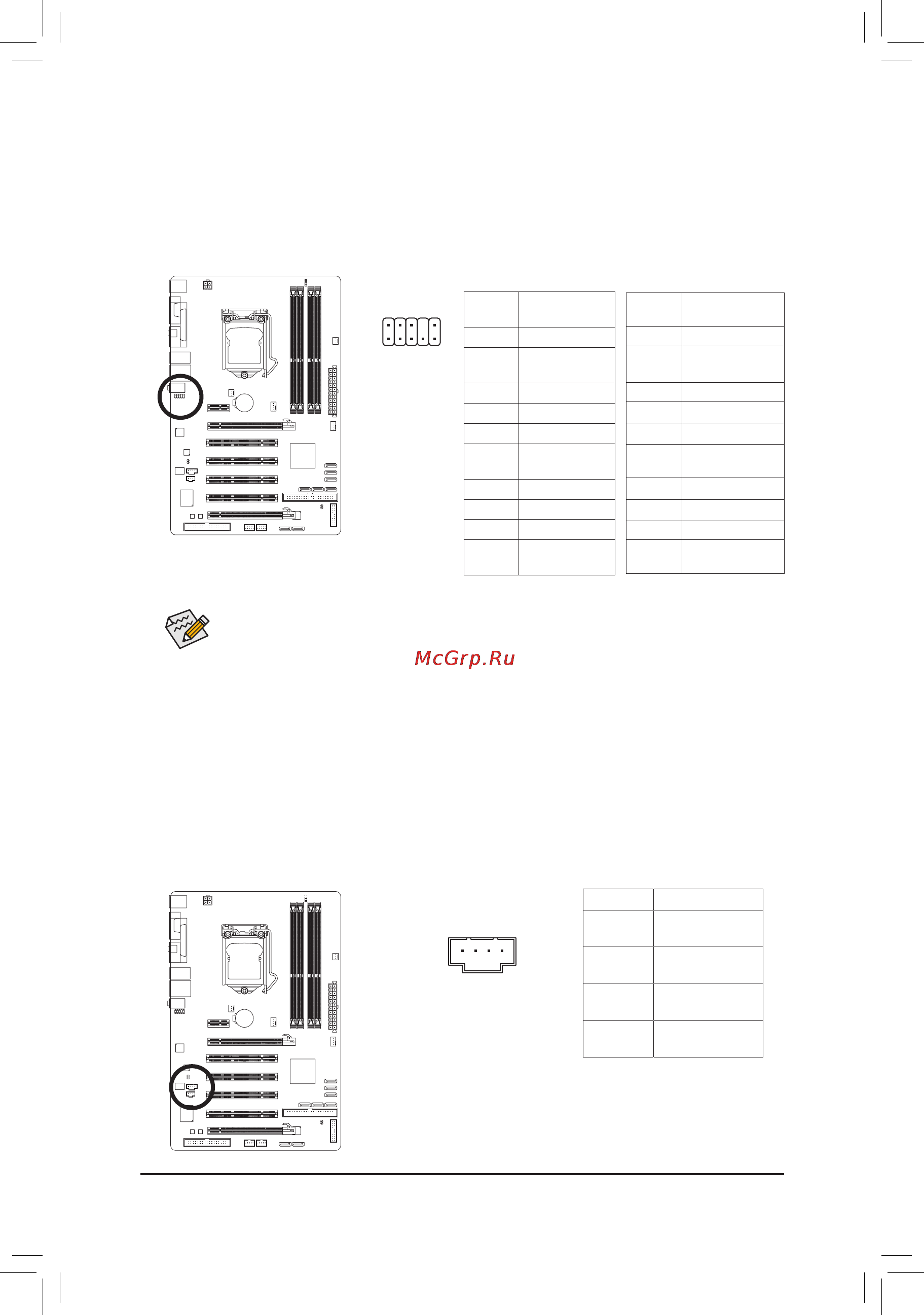

- 21 - Инсталляция аппаратного обеспечения
2
10
1 9
1
13) CD_IN (Разъем CD IN)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
№ контакта Пояснения
1
CD-L
(Левый канал)
2
GND
(контакт Земля)
3
GND
(контакт Земля)
4
CD-R
(Правый канал)
12) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Denition audio (HD) и AC'97, и предназначена для подключения аудиомодуля ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
Для фронтальной панели
HD Audio:
Для фронтальной панели
AC'97 Audio:
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой •
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с аудиоподсистемой AC'97 обратитесь за дополнительной
информацией к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели •
системного блока. Если требуется активировать режим Mute (временное отключение
аудиосигнала) для задней панели, обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы" (только для шасси с фронтальной панелью HD Audio).
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается •
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
№
контакта
Пояснения
1 MIC2_L
2
GND
(контакт Земля)
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6
GND
(контакт Земля)
7 FAUDIO_JD
8 Нет контакта
9 LINE2_L
10
GND
(контакт Земля)
№
контакта
Пояснения
1 MIC
2
GND
(контакт Земля)
3 MIC Power
4
Не используется
5
Line Out (R)
6 Не используется
7
Не используется
8
Нет контакта
9 Line Out (L)
10 Не используется
