ОРГАНЫ УПРАВЛЕНИЯ
И ЭЛЕМЕНТЫ МАШИНЫ

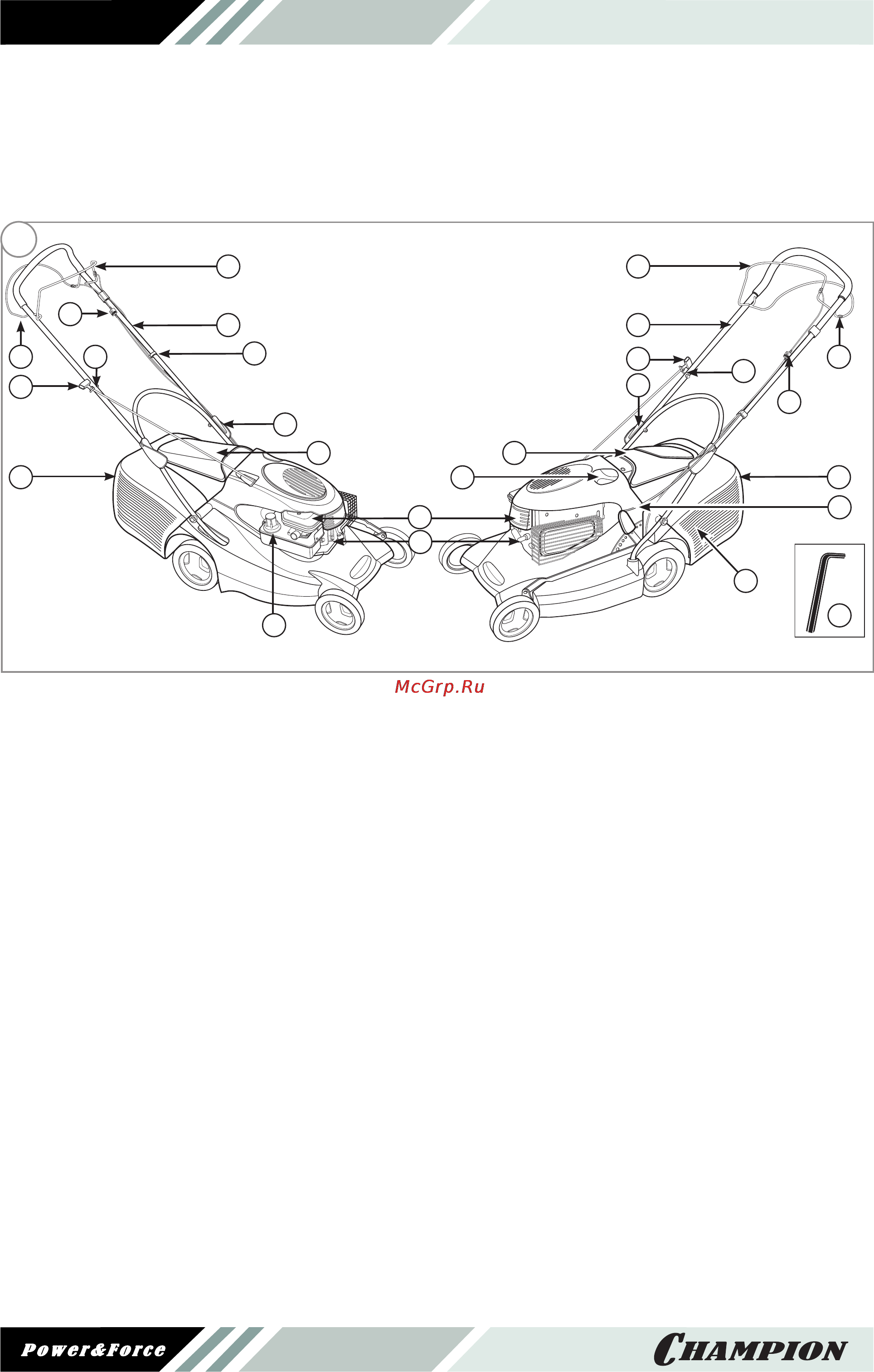

Сравните следующие узлы и органы управления с Вашей моделью (Рис. 1).
Убедитесь, что Вы знаете их расположение и понимаете их назначение.
A. Рычаг останова двигателя
B. Верхняя рукоятка ручного стартера
C. Быстросъемная рукоятка
D. Задняя дверца (Самоходная модель)
E. Двигатель
F. Рукоятка регулировки высоты для измерения уровня масла
G. Контейнер для травы
H. Рукоятка троса ручного стартера
I. Рычаг привода (Самоходная модель)
J. Направляющая для троса
K. Регулятор тросика
L. Маслозаливная горловина/Щуп
M. Крышка топливного бака
N. Свеча зажигания
O. Табличка технических данных
P. Универсальный гаечный ключ
Q. Зажим для тросика
