Champion LM3826BS [12/36] Распаковка и сборка
![Champion LM3826BS [12/36] Распаковка и сборка](/views2/1011718/page12/bgc.png)
12

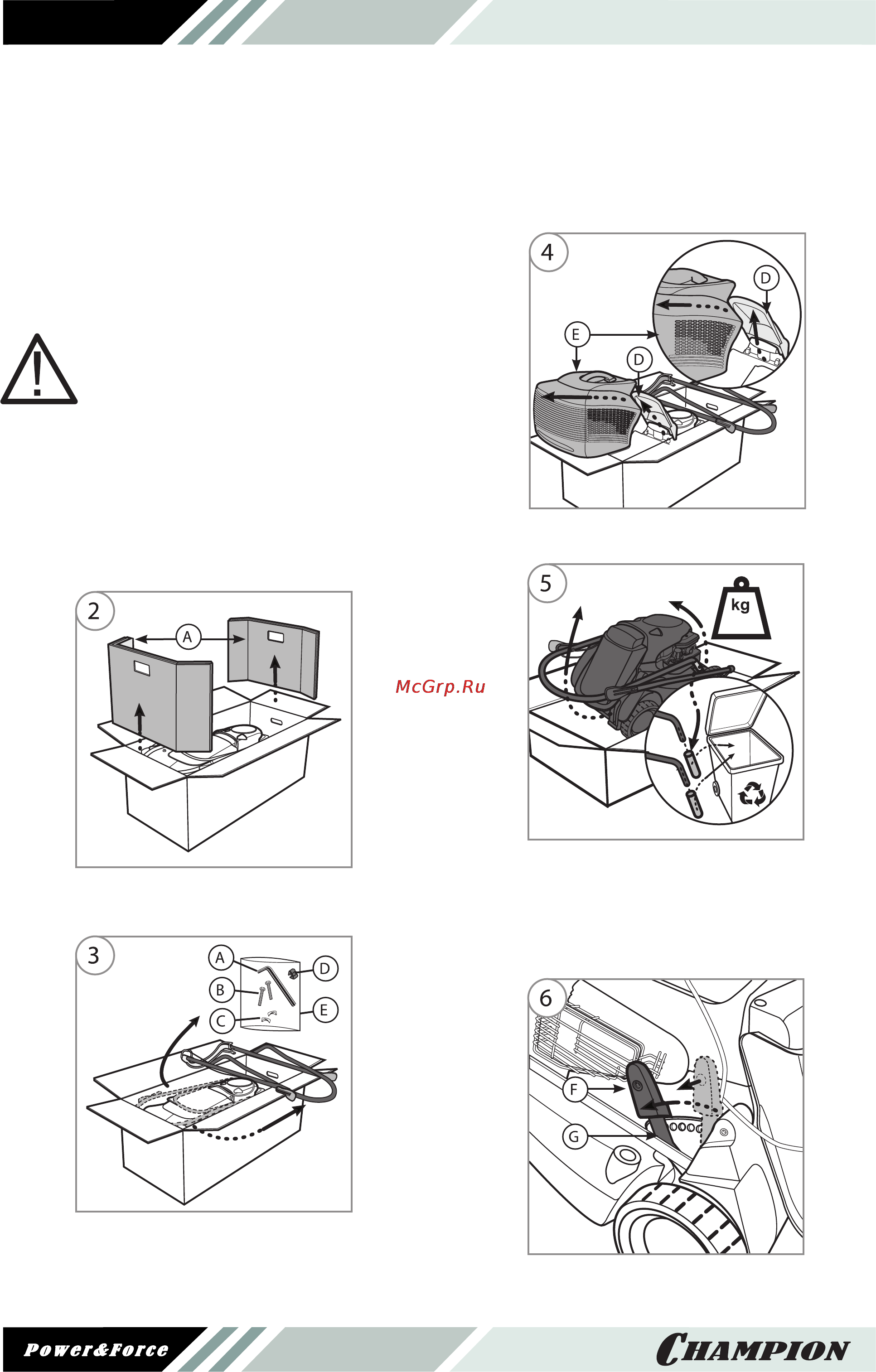

РАСПАКОВКА И СБОРКА
ИНСТРУКЦИИ ПО РАСПАКОВКЕ
И СБОРКЕ
В целях транспортировки рукоятка не была
прикреплена к корпусу косилки. Чтобы уста-
новить рукоятку в рабочее положение, вы-
полните следующие шаги.
ПРИМЕЧАНИЕ:
Будьте осторожны при складыва-
нии или поднятии рукоятки. Не по-
вредите тросики. Погнутый тро-
сик не будет работать должным
образом. Перед использованием ма-
шины, замените погнутый или по-
врежденный тросик.
1. Извлеките угловые картонные вставки
(A, Рис. 2) из коробки.
2. Выньте пакет с деталями (E, Рис. 3) из
коробки.
3. Поднимите и поверните сложенные ру-
коятки и прислоните их к краю коробки
(Рис.3).
4. Поднимите заднюю дверцу (D, Рис. 4) и
извлеките контейнер для травы (E) из ко-
силки и отложите его в сторону.
5. Извлеките косилку из коробки. См. Рис. 5.
6. Снимите картонные трубки с концов ру-
кояток и выбросите их. См. Рис. 5.
7. Оттяните ручку регулятора высоты (F,
Рис. 6) и установите в положение для са-
мого высокого среза (G).
8. Поворот рукоятки: См. Рис. 7
