Honda TRX450R (2005-2011) [116/210] Дроссельная заслонка
![Honda TRX450R (2005-2011) [116/210] Дроссельная заслонка](/views2/1011741/page116/bg74.png)
Ознакомьтесь с правилами техники безопасности на стр. 71.
ПРАВАЯ РУКОЯТКА
Проверка
Величина свободного хода проверяется на рычаге (1) акселератора.
Свободный ход: 3$8 мм
Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3)
троса акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода акселератора
проверьте корректность его работы во всех положениях руля.
Дроссельная заслонка
Обслуживание мотовездехода Honda
108

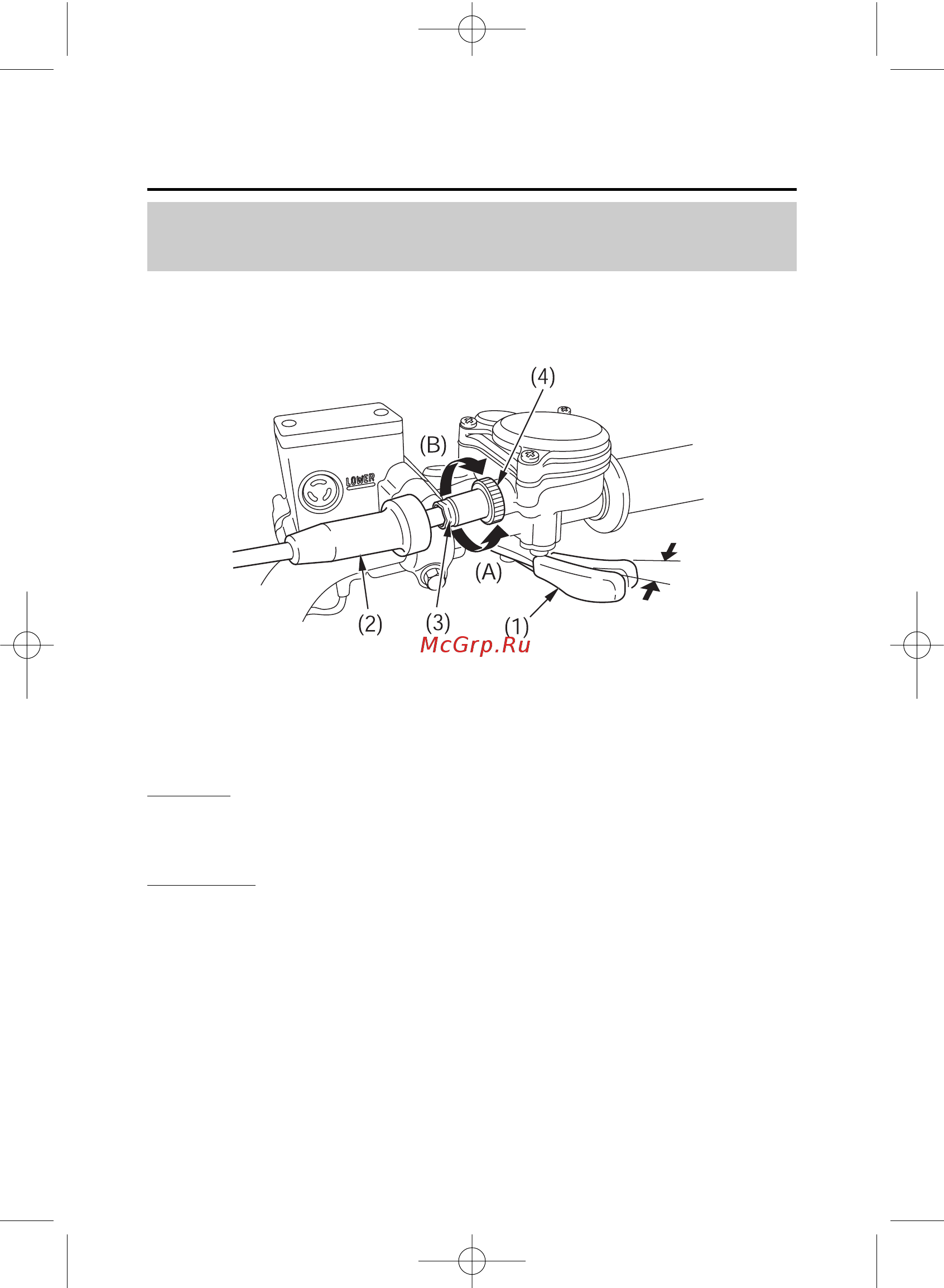

Свободный ход рычага акселератора
(1) рычаг управления
дроссельной заслонкой
(2) резиновая гильза
(3) регулятор троса
акселератора
(4) контргайка
(А) уменьшение свободного
хода
(В) увеличение свободного хода
TRX450_rus.qxp 26.07.2005 17:39 Page 108
