ПРАВАЯ РУКОЯТКА
Дроссельная заслонка служит для управления частотой вращения вала
двигателя. Для увеличения частоты вращения вала двигателя нажмите на
рычаг (1) акселератора большим пальцем. Для уменьшения частоты
вращения вала двигателя убавьте усилие на рычаге дроссельной
заслонки. При убирании большого пальца дроссельная заслонка
автоматически закроется (положение холостого хода двигателя).
Рычаг сцепления служит для выключения сцепления при переключении
передач. Перед переключением передачи полностью выжмите рычаг.
После переключения отпустите рычаг. См. раздел "Сцепление" на стр. 110.
Органы управления и их функции
Приборы и органы управления 21

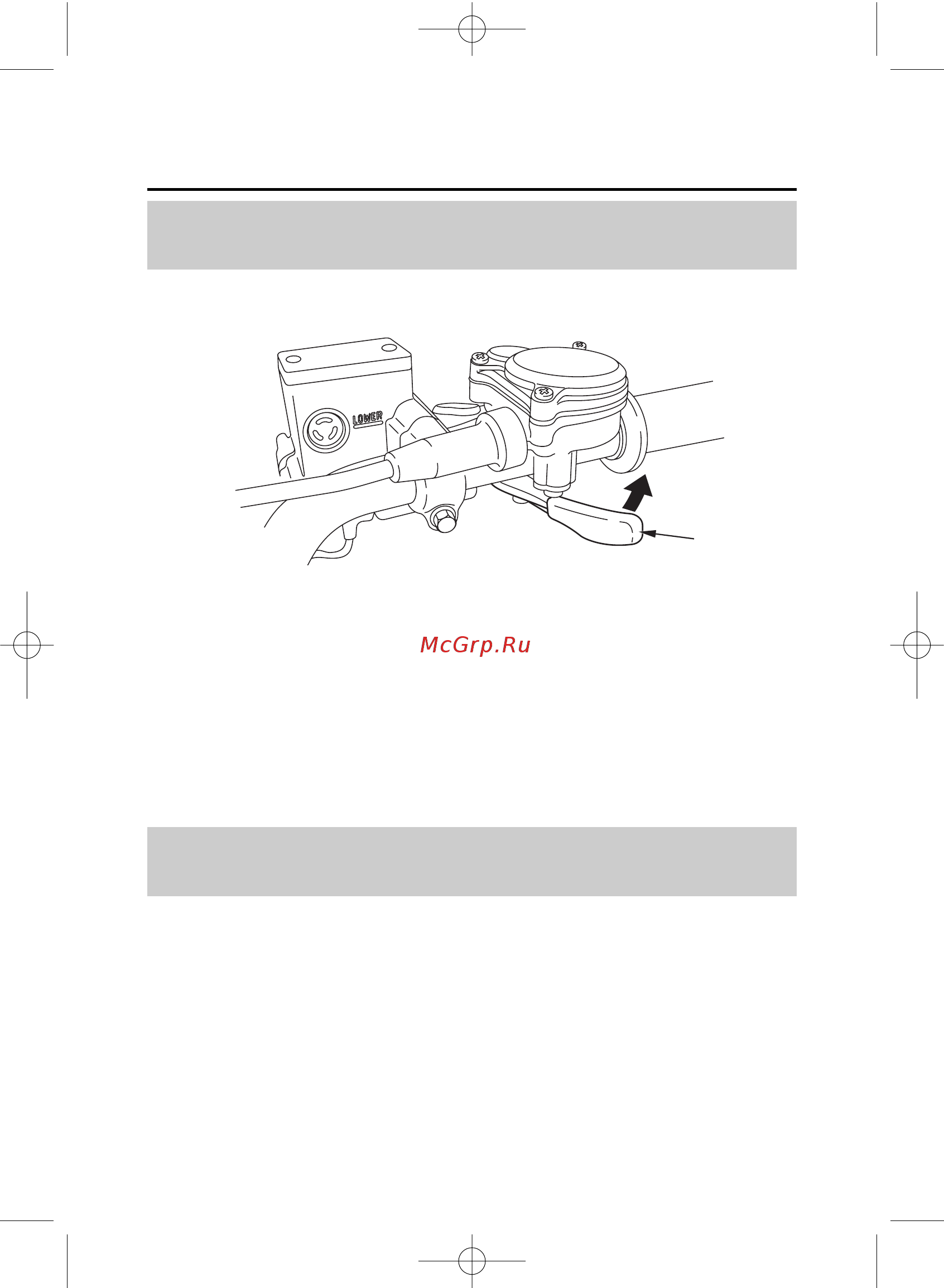

(1)
(А)
(1) рычаг акселератора
(А) чтобы открыть дроссельную заслонку
Рычаг акселератора
Рычаг сцепления
TRX450_rus.qxp 26.07.2005 17:39 Page 21
