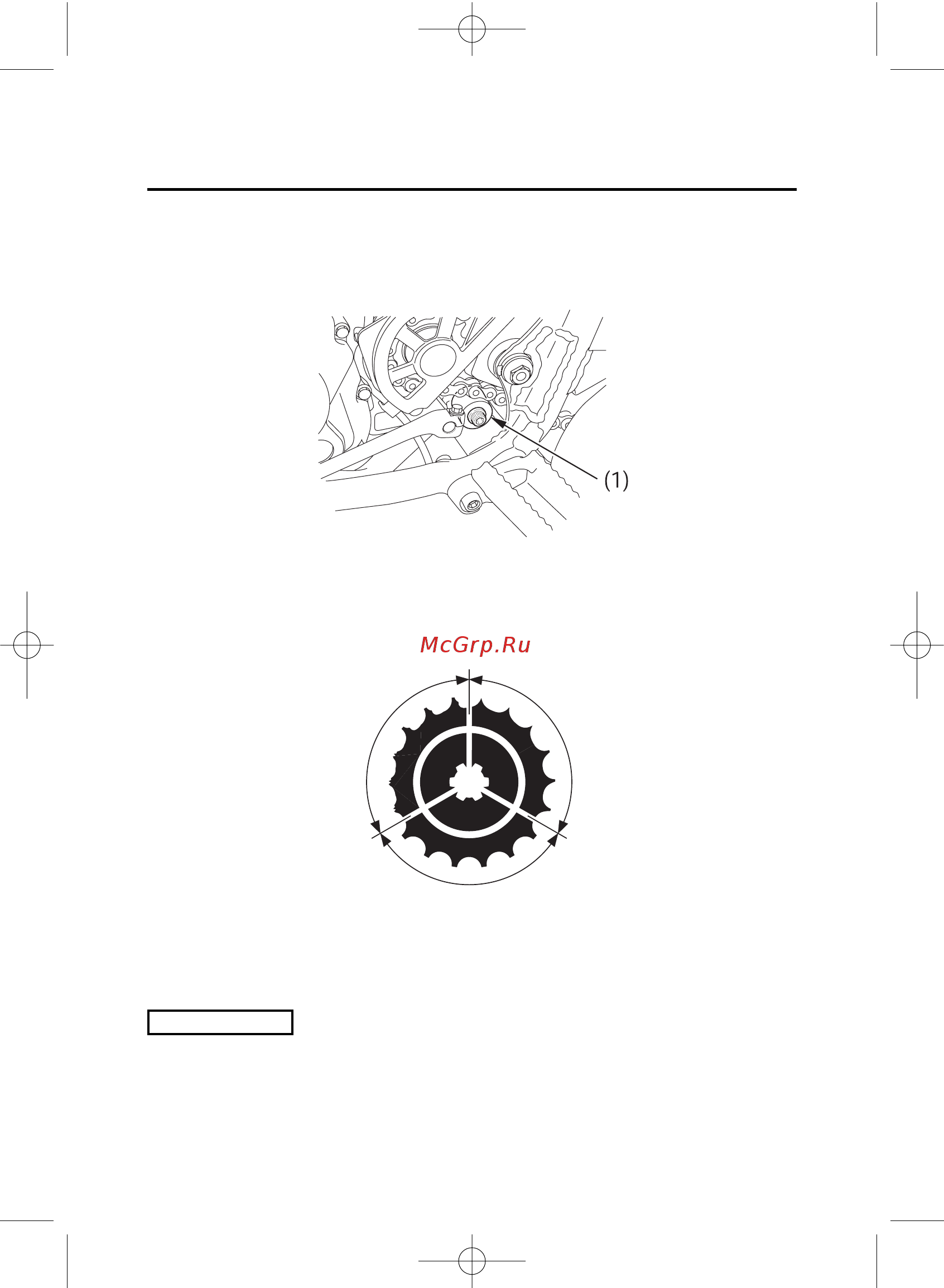

6. Проверьте износ ролика (1) приводной цепи. При необходимости
замените.
ПРАВАЯ СТОРОНА
7. Осмотрите зубья передней и задней звездочки на предмет наличия
повреждений либо чрезмерного износа. При необходимости замены
изношенной звездочки обратитесь к официальному дилеру Honda.
Использование новой приводной цепи совместно с изношенными
звездочками приведет к преждевременному выходу приводной цепи из
строя.
Приводная цепь
Обслуживание мотовездехода Honda 149
(1) ролик приводной цепи
Повреждённые зубья
звёздочки
ЗАМЕНИТЬ
Изношенные зубья
звёздочки
ЗАМЕНИТЬ
Исправные зубья
звездочки
ИСПРАВНО
ПРИМЕЧАНИЕ
TRX450_rus.qxp 26.07.2005 17:40 Page 149
