Honda TRX450R (2005-2011) [128/210] Пламегаситель
![Honda TRX450R (2005-2011) [128/210] Пламегаситель](/views2/1011741/page128/bg80.png)
Ознакомьтесь с правилами техники безопасности на стр. 71.
Систему выпуска необходимо регулярно очищать от нагара. Для очистки
системы:
1. Дайте двигателю и системе выпуска остыть.

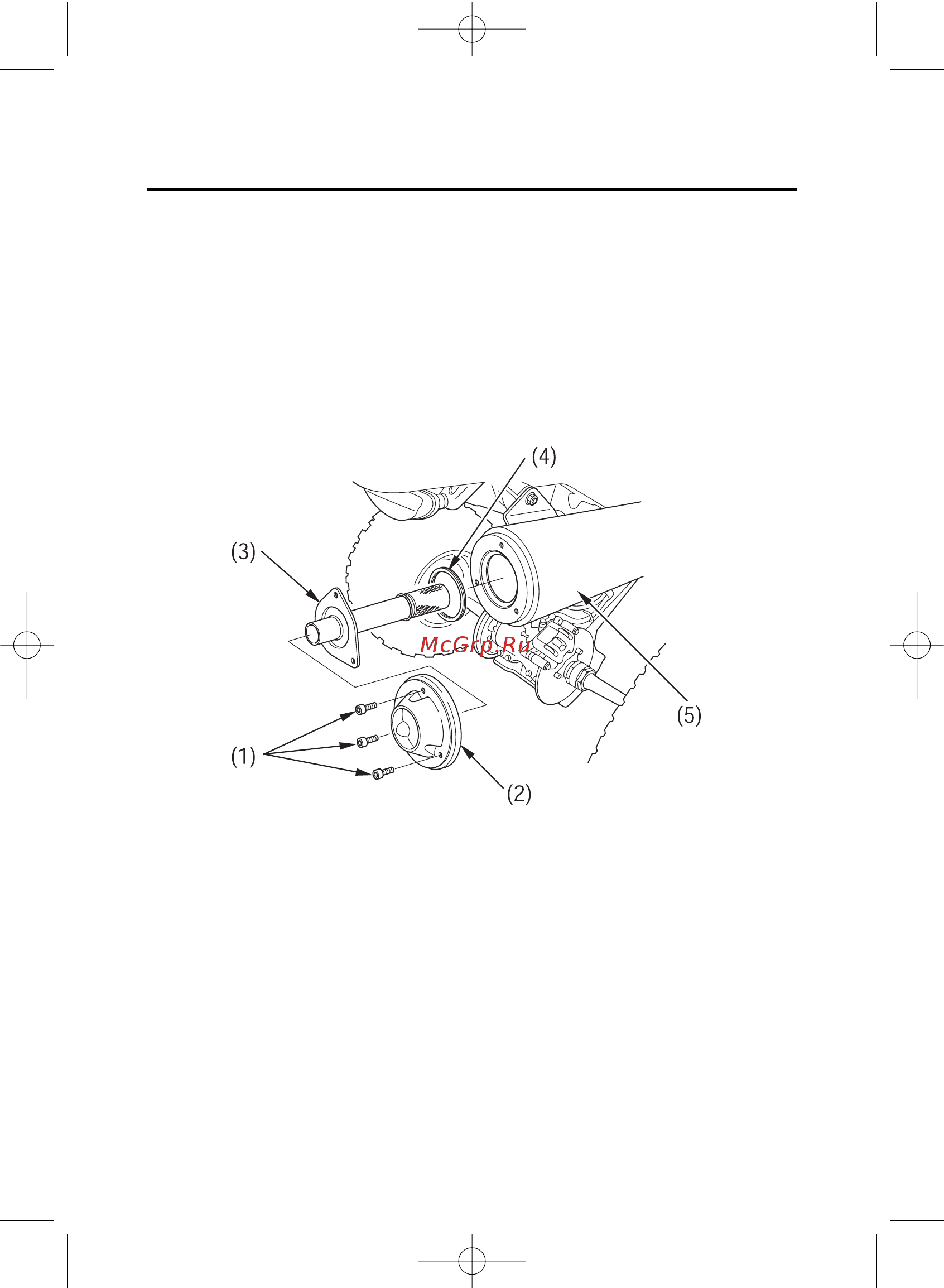

2. Открутите три болта (1), снимите кожух выпускного патрубка (2),
пламегаситель (3) и прокладку (4) с глушителя (5).
Вид сзади
Пламегаситель
Обслуживание мотовездехода Honda
120
(1) болты
(2) кожух выпускного
патрубка
(3) пламегаситель
(4) прокладка
(5) глушитель
TRX450_rus.qxp 26.07.2005 17:39 Page 120
