Honda TRX450R (2005-2011) [156/210] Приводная цепь
![Honda TRX450R (2005-2011) [156/210] Приводная цепь](/views2/1011741/page156/bg9c.png)

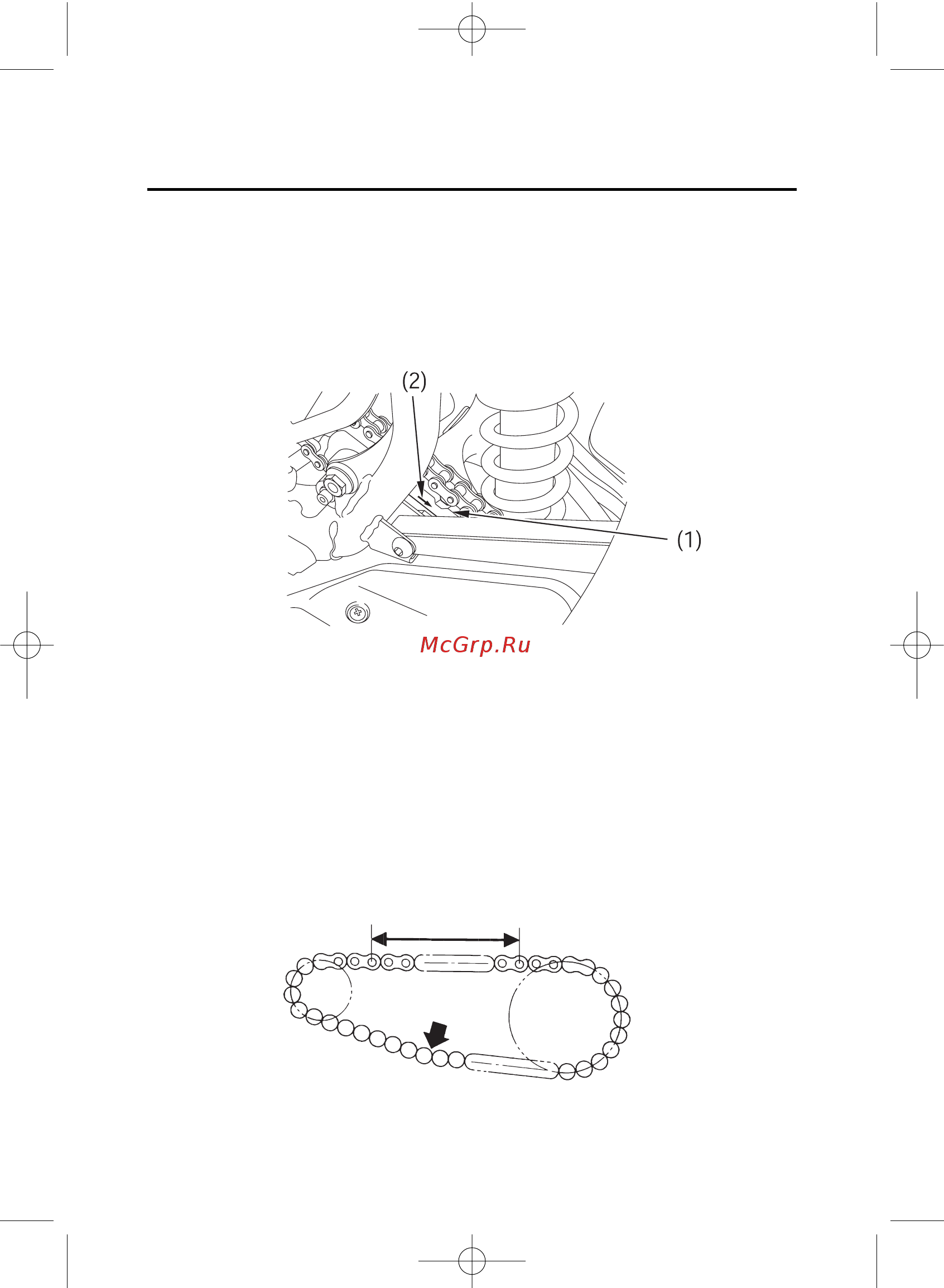

4. Проверяйте направляющую приводной цепи с соблюдением
интервалов, указанных в Регламенте технического обслуживания.
Направляющая приводной цепи подлежит замене, если ее износ
достиг линии предельного износа (2). В этом случае обратитесь к
официальному дилеру Honda.
ЛЕВАЯ СТОРОНА
5. При натянутом нижнем или верхнем секторе цепи измерьте расстояние
между центрами осей шарниров 21 звена цепи. Превышение
максимально допустимого значения указывает на чрезмерный износ
цепи и необходимость ее замены.
Максимально допустимое значение:
319,1 мм
Измерьте длину 21 звена
Приводная цепь
Обслуживание мотовездехода Honda
148
(1) направляющая приводной цепи (2) линия предельного износа
TRX450_rus.qxp 26.07.2005 17:40 Page 148
